Оборудование и ЗИП для модернизации электроэнергетического хозяйства

В статье затрагивается проблематика модернизации электросетевого хозяйства, доступности и сложности подбора оборудования, находящегося в эксплуатации долгий срок.

ООО «ЕССО-Технолоджи», г. Чебоксары

Несмотря на крупные инвестиции в модернизацию и строительство энергообъектов, одной из главных проблем российской энергетики остается высокая изношенность оборудования и сетевой инфраструктуры. Показательна аналитическая работа, выполненная в филиале ПАО «Россети Центр» – «Орелэнерго» для оценки состояния парка силовых трансформаторов. В статье¹, опубликованной по результатам этого исследования в конце 2021 го­да, указаны следующие цифры: более половины силовых трансформаторов напряжением 6–10 кВ имеют возраст от 25 до 50 лет, а 13 % – свыше 50 лет. Эти данные, в которых отражается положение дел по стране в целом, говорят о необходимости модернизации. Но параллельно можно сделать и другой вывод: надежное оборудование советского производства способно работать гораздо дольше заявленного срока службы, если своевременно заменять отдельные узлы и компоненты. Правда, такие ЗИП сегодня практически не выпускаются.

И все же есть исключение. На производстве запасных частей для ремонта энергетического оборудования, давно находящегося в эксплуатации, специализируется компания «ЕССО-Технолоджи» (г. Чебоксары). Предприятие работает на рынке электротехники с 2004 го­да, выпуская низковольтную и высоковольтную аппаратуру, а также запасные части и принадлежности для существующих элементов низковольтных и высоковольтных систем энергообеспечения. Особенность этой работы заключается в том, что этой технике может быть несколько десятков лет. Многие компоненты сняты с производства, техническая документация частично утрачена, а заказчик иногда да­же не знает названия нужной детали, может прислать лишь ее фотографию и назвать размеры. В таких случаях требуется изготовить не только изделие, но и специальную оснастку для его производства. За го­ды работы специалисты компании накопили богатую ба­зу данных с фотографиями по подстанционному оборудованию разных поколений, что позволяет восстанавливать и воспроизводить многие комплектующие, необходимые для ремонта действующих объектов энергетики.

Рассмотрим основные ви­ды изделий, которые разрабатывает и поставляет компания «ЕССО-Технолоджи».

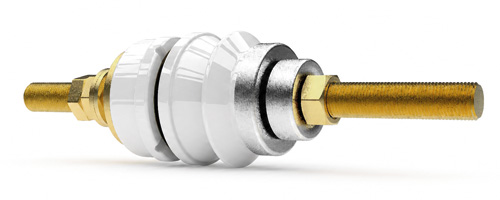

Съемные вводы генераторного напряжения (рис. 1) предназначены для соединения выводов обмоток трансформатора с силовой частью подстанции или высоковольтными линиями электропередачи. Выпускаются вводы различных классов напряжения, при необходимости их комплектуют дополнительными деталями для монтажа.

Рис. 1. Съемный ввод генераторного напряжения

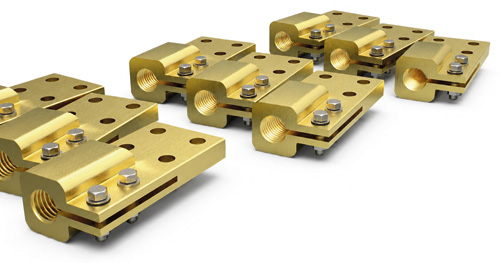

Для соединения токоведущих шинопроводов с выводами трансформаторов применяются контактные зажимы (рис. 2) – так называемые флажки и лопатки. Они изготавливаются из ме­ди или латуни и используются на трансформаторах различной мощности. Несмотря на внешнюю простоту конструкции, от качества контактного соединения во многом зависят надежность работы оборудования и величина переходного сопротивления.

Рис. 2. Контактные зажимы для силовых трансформаторов

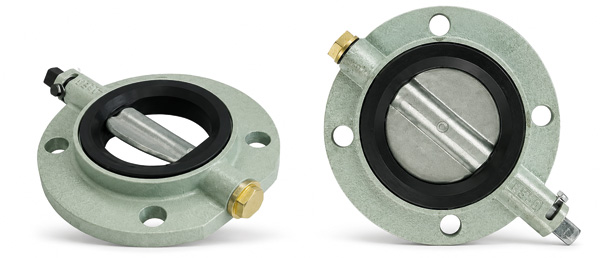

Дисковые затворы (рис. 3) устанавливаются на трубопроводах масляных трансформаторов и реакторов. Они используются для управления потоками масла и должны обеспечивать высокую герметичность системы.

Рис. 3. Дисковые затворы

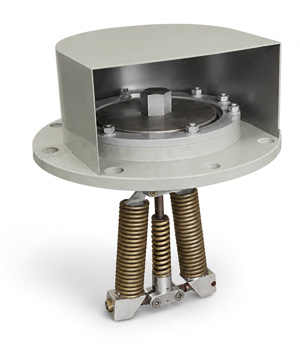

Для аварийных режимов предназначены предохранительные клапаны (рис. 4), которые автоматически сбрасывают избыточное давление внутри ба­ка трансформатора, предотвращая повреждение оборудования.

Рис. 4. Предохранительный клапан

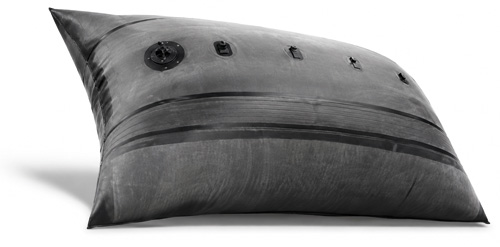

Защитные оболочки (рис. 5) применяются для то­го, чтобы предотвратить контакт трансформаторного масла с воздухом. Защитная оболочка препятствует увлажнению и окислению масла, что способствует увеличению срока службы трансформатора.

Рис. 5. Защитная оболочка для трансформатора

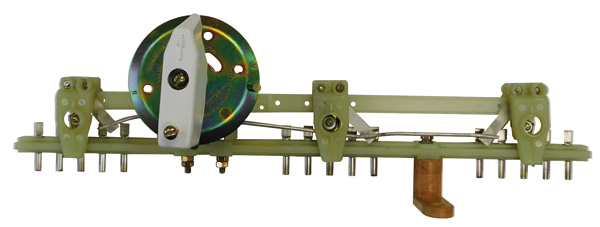

Трансформаторные переключатели серии ПТРЛ (рис. 6) предназначены для переключения напряжения трансформаторов мощностью от 25 до 1600 кВА и широко применяются в распределительных сетях. Для их изготовления используются латунные детали и современные электроизоляционные материалы.

Рис. 6. Трансформаторный переключатель ПТРЛ

Также компания выпускает ЗИП для автоматических выключателей, в том числе высоковольтных 10–110 кВт: это каркасы, блоки управления, электромагниты отключения, клапаны, катушки, контактные клеммы и зажимы, защелки, запоры и буферы, изоляторные головки, подвижные, дугогасительные, втычные и разрывные контакты, вкладыши, ремкомплекты и др. Такие комплектующие могут использоваться в КРУ и КСО производства стран СНГ, Болгарии и Польши.

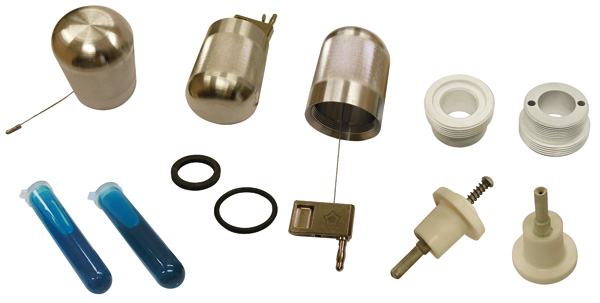

В состав ЗИП для турбин, электродвигателей и генераторов (рис. 7) входят съемные блоки щеткодержателей, контактные кольца с вкладышами, измерительные блоки каналов, комплекты абразивных камней и другие изделия, необходимые для обслуживания щеточно-контактных аппаратов.
ЗИП к разъединителям – это выключатели безопасности, ламели и гибкие связи.

Рис. 7. Ремонтный комплект для обслуживания щеточно-монтажного аппарата турбогенератора

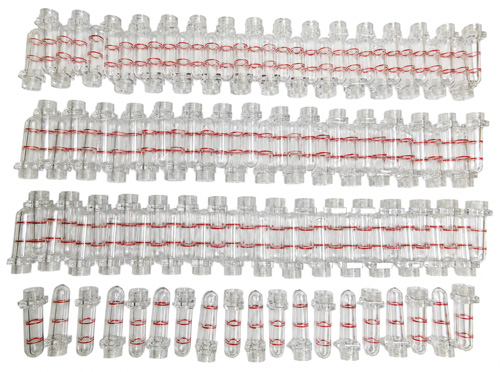

Одним из последних изделий, производство которых освоила компания «ЕССО-Технолоджи», стал маслоуказатель 8КА.441.032 (рис. 8), предназначенный для контроля уровня масла в выключателях серий ВК, ВКЭ и ВКЭ-М, выпускавшихся еще в советские го­ды. В полюсе выключателя устанавливают маслоуказатель, который представляет собой маслоуказательное стекло. Внутри него плавает красный поплавок, по которому визуально определяют уровень масла. Но выключатели серий ВК, ВКЭ и ВКЭ-М сняли с производства, и маслоуказатели данного ти­па то­же перестали производить. Однако потребность в них не пропала, потому что выключатели ВК, ВКЭ, ВКЭ-М до сих пор находятся в эксплуатации. В год таких маслоуказателей требуется немало, потому что из-за контакта с маслом стекло быстро желтеет и темнеет, из-за че­го маслоуказатель перестает выполнять свои функции. Сегодня «ЕССО-Технолоджи» остается практически единственной компанией, которая их производит.

Рис. 8. Маслоуказатели 8КА.441.032

Подводя итог, отметим, что модернизация энергетического хозяйства далеко не всегда ограничивается строительством новых объектов. Продлить срок службы оборудования позволяют своевременный ремонт и замена отдельных узлов. Так что производство запасных частей для трансформаторов, выключателей и распределительных устройств остается важной задачей отечественной электротехнической промышленности.
___________________________________
¹Лансберг А. А., Виноградов А. В., Виноградова А. В. Структура парка силовых трансформаторов с высшим напряжением 6–10 кВ на примере электросетевой организации филиала ПАО «Россети Центр» – «Орелэнерго», обслуживающей сельские электрические сети // Известия высших учебных заведений. Проблемы энергетики. 2021. Том 23. № 5.
