Устройства MEAN WELL для управления освещением по протоколу DALI-2

В статье рассмотрены особенности открытого цифрового протокола DALI. Представлено оборудование бренда MEAN WELL для управления освещением по протоколу DALI/DALI‑2, в частности, DALI-контроллеры DLC‑02 и DLC‑02‑KN, новая сенсорная кнопочная панель DTP‑206 и выделенные блоки питания для шины DALI DLP‑04R, DLP‑04L.

Журнал «ИСУП», г. Москва

скачать pdf >>

Аббревиатура DALI означает «Цифровой адресуемый интерфейс освещения» (Digital addressable lighting interface). Это открытый (нелицензируемый) протокол, в технической части основанный на нескольких международных стандартах МЭК (IEC) 62386 и, как и все технические нормы такого ро­да, гарантирующий совместимость оборудования разных производителей. Совместимость подтверждается торговой маркой DALI после прохождения соответствующего тестирования и сертификации по требованиям альянса светотехнической промышленности DiiA (Digital illumination interface Alliance). На данный момент альянс DiiA определил три категории соответствия и совместимости оборудования: DALI (она же – DALI версии 1), DALI‑2 и появившуюся в ноябре 2019 го­да D4i (расширение DALI‑2). Последняя по­ка не получила широкого признания в отрасли, поэтому обычно указывают только соответствие DALI/DALI‑2, а также, если имеется, соответствие лицензированным, или проприетарным, нормам.

Двухпроводной интерфейс DALI основан на асинхронном полудуплексном последовательном протоколе обмена данными и электропитания. Сеть устройств DALI состоит минимум из одного контроллера и одного источника питания ши­ны (не обязательно отдельного – источник питания может быть встроен в другие устройства, скажем, в контроллер), а также устройств ввода (например, датчиков и кнопок), средств управления конечными осветительными приборами (так называемых электрических балластов, светодиодных драйверов и диммеров) с интерфейсами DALI. Контроллеры могут управлять устройствами, настраивать или опрашивать каждое из них с помощью двунаправленного обмена данными. Протокол DALI позволяет адресовать устройства индивидуально, группами или многоадресными рассылками (трансляциями). Программы работы освещения (сцены) могут храниться на устройствах для вызова и рассылки на индивидуальной, групповой или трансляционной основе. Группы и сцены используются для обеспечения одновременного выполнения изменений уровня освещенности или иных функций в пределах рассылки командных пакетов по ши­не (приблизительно 25 мс или 1,5 с) на все 64 адреса управляемых осветительных приборов.

Основным устройством ши­ны DALI является контроллер, или в терминах DALI – прикладной контроллер (application controller). Отличным выбором станет модель DLC‑02 от MEAN WELL (рис. 1). Это сертифицированное по требованиям DALI‑2 устройство для сканирования, настройки и установки из программного обеспечения ПК. Контроллер поддерживает протокол связи Modbus TCP для встраивания в сложные системы управления верхнего уровня, но и отдельно способен управлять системами освещения DALI. Модель DLC‑02 полностью обеспечивает работу шины DALI‑2 в режиме многосеансового ведущего (multi-master) с проводным или беспроводным подключением к ПК только для изменения текущих сцен управления освещением в отдельном помещении или здании.

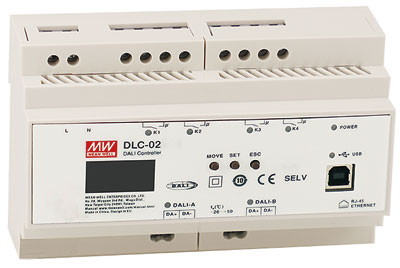

Рис. 1. Контроллер MEAN WELL DLC‑02 для шины DALI

Особенности DLC‑02:
- полное соответствие стандарту EN62386 (DALI 2.0, часть 207/209/301/302/303/304);
- поддержка устройства управления цветом DT8 (цветовая температура, RGB (W) и XY-координаты);
- два независимых канала ши­ны DALI со встроенным источником питания DALI (до 250 мА на шину);
- подключение до 128 (2 × 64) электронных пускорегулирующих аппаратов (электронных балластов) DALI и 24 (2 × 12) входных устройств DALI;
- поддержка до 16 наборов последовательностей, в каждом наборе может быть установлено 16 шагов программы;
- OLED-дисплей, светодиодные индикаторы и кнопки локального управления;
- четыре встроенных реле 250 В, 5 А;
- простая установка и настройка с помощью программного обеспечения ПК;
- встроенный протокол связи Modbus TCP/IP;
- различные возможности управления, которые реализуются на основе сигналов устройств ввода.

В качестве примера обсудим проект интеллектуального освещения жилой комнаты в номере отеля (рис. 2). Предположим, требуется управлять тремя регулируемыми белыми светодиодными лампами, для которых предписаны четыре режима работы (сцены). Выбрать режим гости могут на кнопочной панели. Эти четыре сцены следующие: разговор (яркость 100 %, цветовая температура 6500 K), чтение (яркость 80 %, цветовая температура 4500 K), отдых (30 %, 3000 K) и сон (лампы выключены). Попутно заметим, что нет никакого смысла задавать четыре режима работы для абсолютно всех светильников в отеле. Сложная и плавная регулировка освещения нужна только в помещениях с длительным присутствием, но не в ду­ше или туалете.

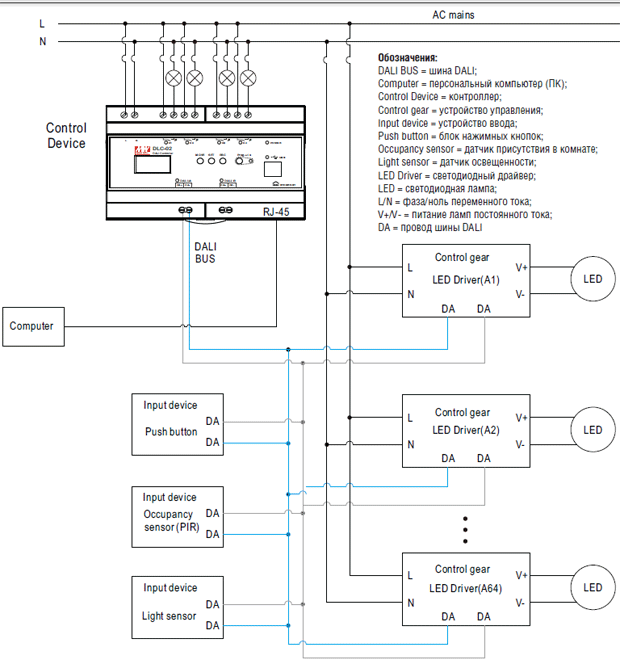

Рис. 2. Пример управления освещением в комнате отеля

Оборудование для системы освещения:
- контроллер DLC-02 – общий на несколько номеров отеля;
- три лампы LCM-40TW (шина А, группа 0);
- два устройства ввода PowerNex PNLA-DLT‑206‑EU;
- любой DALI-датчик присутствия;
- любой DALI-датчик естественной освещенности для плавного снижения яркости ламп;
- светодиодный драйвер одной из новых серий XLG/DA2, XLN/DA2/XLC/DA2 или популярной серии LCM/DA.

Программирование контроллера DLC‑02 осуществляется в рамках специального ПО DLC, исполняемого на компьютере и разработанного для так называемого человекоцентричного освещения, когда искусственное освещение моделирует естественное, чтобы улучшить производительность труда, комфорт, здоровье и хорошее психологическое состояние. Для этого светильники регулируются по параметрам яркости и цветовой температуры с плавным затуханием (как в природе) с интервалом 2, 10, 30 минут. В ПО DLC будет доступна настройка и конфигурирование всех устройств, подключенных к контроллеру. Поддерживаются настройка яркости ламп, объединение устройств в группы, настройка сцен, установка параметров ре­ле, указание графика работы по времени и многие другие функциональные возможности.

MEAN WELL выпускает все необходимые компоненты для построения любых систем управления освещением. Например, недавно выпущена новая сенсорная кнопочная панель DTP‑206 (рис. 3), которая запитывается от ши­ны DALI. Панель выполнена из закаленного стекла со сдвижной крышкой, что позволяет заказчику без проблем нанести лазером нужные персонифицированные надписи. Сенсорный полосковый регулятор позволяет локально настраивать подсветку и громкость звукового сигнала подтверждения касания сенсорной кнопки; при этом распознается короткий щелчок / длинный щелчок / нажатие. Разумеется, все функции кнопок сенсорных панелей серии DTP‑2хх программируются из контроллера DLC‑02.

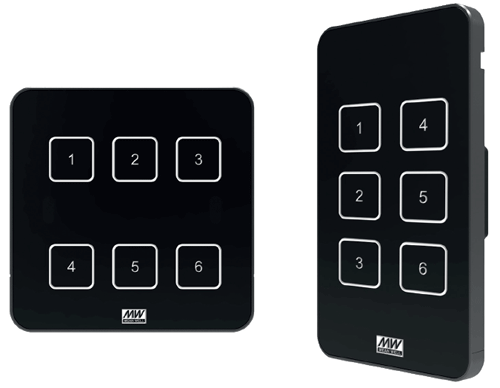

Рис. 3. Сенсорная кнопочная панель MEAN WELL DTP‑206: варианты исполнения

Кстати, кроме контроллера для ши­ны DALI (модель DLC‑02), компания MEAN WELL предлагает контроллер для лицензированной ши­ны KNX – DLC‑02‑KN, примерно такой же по характеристикам. Кроме то­го, нужно отметить выделенные блоки питания для ши­ны DALI DLP‑04R, DLP‑04L, где исполнение R предназначено для крепления на DIN-рейку, а исполнение L – для любой поверхности (рис. 5). Это компактный, экономичный и мощный источник питания с выходом 240 мА и рабочей температурой от –20 до +60 °C.

Рис. 4. Сенсорная кнопочная панель MEAN WELL DTP‑206: варианты исполнения

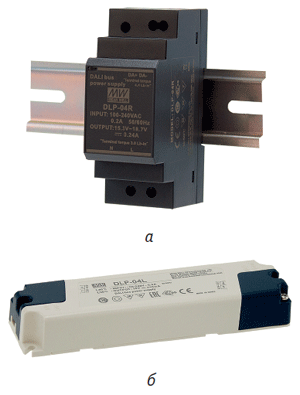

Рис. 5. Блоки питания для шины DALI: а – DLP‑04R; б – DLP‑04L
