В статье рассмотрен архитектурный подход к проектированию распределенных сетей промышленных объектов – подбор роутеров под конкретный класс задач и централизованное управление парком устройств. Представлены три серии 4G-роутеров (LT5x, RTU1068 V4, LT7x) и новая программная платформа «TELEOFIS: Система Дистанционного Мониторинга».
АО «Телеофис», г. Москва
Существенная статья расходов распределенной сети промышленных объектов – не цена оборудования, а стоимость администрирования. При масштабировании сети в несколько сотен узлов точечная настройка, ручной мониторинг каналов связи и локальное обновление прошивок перестают укладываться в норматив сетевого инженера: операции, штатные для парка из десятков устройств, становятся узким местом по мере роста числа подключенных объектов. Промышленный роутер рассматривается уже не как автономный канал связи, а как управляемый элемент инфраструктуры. На этапе проектирования это требует параллельной проработки двух уровней: подбора оборудования под нагрузку конкретного объекта и обеспечения единой точки управления всем парком.
Помимо операционных сложностей, проектирование сети ограничено нормативными требованиями. Оборудование зарубежных вендоров не проходит закупки по 44‑ФЗ и 223‑ФЗ, а их уход с российского рынка делает невозможной долгосрочную поддержку. Регулирование в отрасли последовательно ужесточается: для части значимых объектов критической информационной инфраструктуры (КИИ) уже обязательно применение сертифицированных средств криптографической защиты информации (СКЗИ). Перечень требований продолжит расширяться.
Экосистема промышленных 4G-роутеров TELEOFIS: масштабирование от точечных узлов до сложных объектов
Узлы связи распределенной инфраструктуры неоднородны: от трансформаторных подстанций и добывающих скважин до светофорных объектов и производственных цехов. Универсального промышленного роутера, оптимального под все сценарии, не существует: задачи различаются по составу интерфейсов, требованиям к шифрованию канала и условиям эксплуатации.
Модельный ряд 4G-роутеров TELEOFIS построен на единой программно-аппаратной платформе. В базовом исполнении устройства соответствуют промышленному стандарту связи: оснащены модулем 4G LTE Cat. 4, поддерживают прозрачную передачу данных по RS‑232/485 и встроенную конвертацию протоколов Modbus TCP в RTU/ASCII. Для безопасной интеграции в корпоративные сети реализована штатная поддержка востребованных VPN-протоколов: OpenVPN, IPsec, GRE, PPTP, L2TP, а на моделях LT5х и LT7х дополнительно реализована поддержка WireGuard.
Благодаря единым базовым возможностям выбор конкретной модели сводится к подбору необходимых аппаратных интерфейсов (портов и GPIO) под масштаб проекта, что исключает неиспользуемый набор функций.

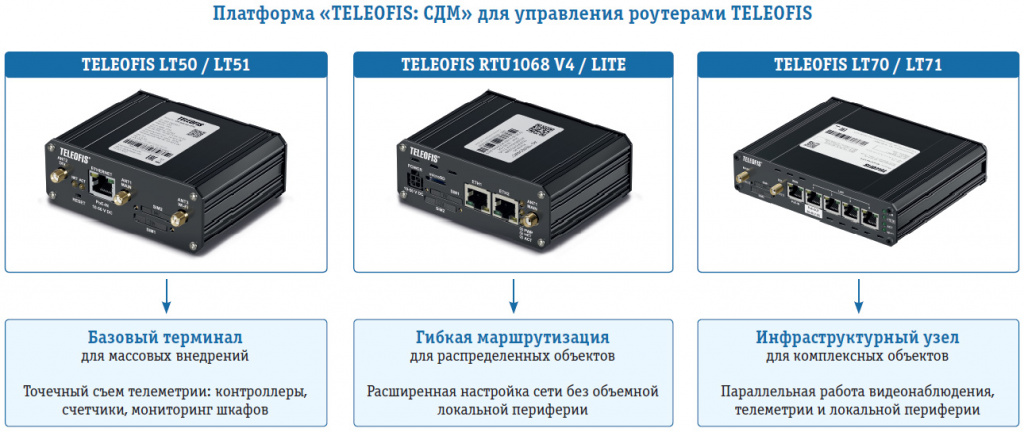

Рис. 1. Принципы выбора промышленного роутера под класс задач распределенной инфраструктуры (увеличить изображение)
Роутеры 4G TELEOFIS LT50 и LT51 – базовый терминал для массовых внедрений
Модель рассчитана на точечный съем телеметрии: подключение одного контроллера или счетчика (1 LAN-порт) и мониторинг состояния шкафа (3 линии GPIO). LT50 поставляется с закрытой стабильной версией прошивки, включающей все необходимые для работы промышленные протоколы. Поддержка Passive PoE IN дает возможность запитать роутер по витой паре, сэкономив место для блоков питания. Логика устройства адаптируется под специфику объекта с помощью встроенных функций Python. Модификация роутера со встроенным Wi-Fi выпускается под индексом LT51 и поддерживает частоты 2,4/5 ГГц.
Один из реализованных проектов на базе данного устройства – удаленный мониторинг распределенного куста из 300 добывающих скважин. Задача – организовать защищенный канал связи (OpenVPN, TLS 1.3) между полевыми контроллерами и сервером при минимальном сопровождении на месте. На каждом объекте установлен промышленный роутер TELEOFIS LT50. Защищенный канал между полевыми контроллерами и сервером поддерживается без локального сопровождения на каждом объекте.
Роутеры 4G TELEOFIS RTU1068 V4 и RTU1068 V4 LITE с гибкой маршрутизацией
Промышленный 4G-роутер для объектов, где требуется расширенная настройка сети, но нет необходимости подключать объемную локальную периферию. Устройство работает на базе OpenWrt 21 с доступом к репозиторию пакетов и поддерживает балансировку нагрузки. Два порта Ethernet (100 Мбит/с) позволяют физически разделить сети WAN и LAN. Модель подходит для проектов, где инженеру необходимо развернуть специфическое сетевое ПО прямо на роутере внутри стандартного шкафа автоматики. Если опрос периферии по последовательным интерфейсам и локальная автоматика на объекте не требуются, можно использовать версию роутера RTU1068 LITE, в которой исключены порты RS‑232/485, GPIO и USB.
Пример внедрения – организация удаленного доступа к щитам релейной защиты в труднодоступных местах: лесных массивах и удаленных подстанциях. На обслуживание сети из 40 объектов выездная бригада тратит часы пути, что напрямую сказывается на скорости реакции на инциденты. Задача проекта – перевести диагностику и контроль защит в режим удаленного мониторинга в реальном времени. Решение построено на базе роутера TELEOFIS RTU1068 V4: гибкая настройка сети и резервирование канала связи поддерживают непрерывный мониторинг с диспетчерского пункта.
Роутеры 4G TELEOFIS LT70 и LT71 – инфраструктурные узлы для комплексных объектов
Флагманская модель в линейке, работающая на базе ОС OpenWrt 22. Устройство объединяет функции маршрутизатора, коммутатора и модуля ввода/вывода. Наличие пяти Ethernet-портов (включая два гигабитных) обеспечивает достаточную пропускную способность для передачи объемного трафика (например, в системах видеонаблюдения) параллельно с опросом телеметрии. Функция Passive PoE OUT позволяет питать внешнюю периферию напрямую от роутера. Девять линий GPIO, работающих в режимах АЦП, «сухой контакт» и «открытый коллектор», дают возможность собирать данные с аналоговых датчиков и управлять нагрузкой через Python-скрипты без использования дополнительных ПЛК. Для резервирования каналов связи реализована поддержка балансировки нагрузки. Для проектов, требующих развертывания локальной беспроводной сети, разработана модификация LT71 с модулем Wi-Fi.
Типовой сценарий – управление светофорными объектами и мониторинг транспортного потока в городах и на загородных автомагистралях. Каждый объект агрегирует данные от детекторов транспорта, камер фото- и видеофиксации, локальных контроллеров. Задача – передавать данные в диспетчерский центр и аналитическую платформу, классифицирующую инциденты (ДТП и нештатные ситуации). Роутер TELEOFIS LT71‑G одновременно обеспечивает передачу видеопотока через гигабитные интерфейсы, опрос телеметрии по последовательным каналам и питание внешней периферии через Passive PoE OUT. В результате один сетевой инженер обслуживает парк, ранее требовавший выездной бригады.
Таблица 1. Технические характеристики промышленных роутеров TELEOFIS (увеличить изображение)
Соответствие требованиям национального режима закупок и регулирование КИИ
Оборудование TELEOFIS систематически вносится в реестр российской промышленной продукции Минпромторга России (ПП РФ № 719), а программные продукты – в реестр российского программного обеспечения Минцифры. Это позволяет применять решения в проектах, попадающих под действие 44‑ФЗ и 223‑ФЗ, без рисков для процедуры закупки. Оборудование зарубежных вендоров эти процедуры не проходит, а их уход с российского рынка делает невозможной долгосрочную поддержку.
Развитие продуктового ассортимента TELEOFIS также сопровождается расширением партнерства в области информационной безопасности: компания сотрудничает с российскими разработчиками средств криптографической защиты информации и решений сетевой безопасности (СКЗИ). Это дает возможность интегрировать сертифицированные СКЗИ в инфраструктуру значимых объектов КИИ без изменения базовой аппаратной платформы.
Новая разработка АО «Телеофис» – платформа «TELEOFIS: СДМ» для централизованного мониторинга и управления парком роутеров
С ростом числа устройств на первый план выходит задача централизованного управления, актуальная для всех отраслей с распределенной инфраструктурой, от энергетики до транспорта и ритейла. Новая платформа «TELEOFIS: Система Дистанционного Мониторинга» (TELEOFIS: СДМ) – собственная разработка компании «Телеофис», объединяющая роутеры в управляемую сеть из единой точки.
Облачное решение отслеживает статус устройств, качество сигнала и сетевые события в режиме 24/7, формирует уведомления о сбоях до того, как они повлияют на бизнес-процессы. Из одной панели выполняются массовая настройка, удаленное обновление прошивок, управление политиками доступа и мониторинг состояния тысяч устройств в реальном времени – без необходимости публичного IP-адреса на объекте. На уровне платформы реализованы шифрование канала связи, гибкая ролевая модель и аутентификация устройств по сертификатам, что обеспечивает соответствие требованиям промышленной кибербезопасности и защиту от несанкционированного доступа. Сетевой инженер видит парк целиком, оперативно реагирует на инциденты и снимает с себя большую часть рутинных задач: проблемы, которые раньше требовали выезда на каждый объект, решаются дистанционно.
Запуск платформы «TELEOFIS: СДМ», запланированный на ближайшее время, завершит формирование комплексного решения TELEOFIS для распределенной инфраструктуры: от устройства на объекте до единой точки управления.
Заключение
Подбор роутера под класс задач конкретного объекта в сочетании с единой системой централизованного управления удерживает эксплуатационные затраты от нелинейного роста при масштабировании сети. Промышленные 4G-роутеры TELEOFIS и платформа «TELEOFIS: СДМ» – это комплексное отечественное решение, позволяющее реализовать такой подход на распределенных сетях телеметрии.
Опубликовано в журнале «ИСУП» № 3(123)_2026
АО «Телеофис», г. Москва,
тел.: 8 (800) 200‑5895,
эл. почта: postteleofis.ru
Иллюстрации предоставлены АО «Телеофис»
