В статье представлены модули ввода/вывода BIXANIT ATD1‑R, выполненные с применением российской электронной компонентной базы. Рассмотрены особенности архитектуры устройств, применение микроконтроллера MIK32 Амур и микросхемы MIK3485, а также принципы обработки сигналов и другие функциональные возможности модулей.
ООО «КОЛИБРИ МИКРОЭЛЕКТРОНИКС», г. Санкт-Петербург
В 2024 году объем российского рынка промышленной автоматизации превысил 120 млрд рублей. По данным совместного исследования «УльтимаТек», Positive Technologies и «Аквариус»1, к 2027 году этот показатель может достичь 218,3 млрд рублей при среднем темпе роста около 27 % в год. Для оценки использовались данные более 100 промышленных компаний, госзакупок и таможенной статистики.
Чем больше объектов автоматизации, тем больше аппаратных средств требуется для их построения. Один из базовых элементов автоматизированных систем – модуль ввода/вывода, через который сигналы от датчиков и оборудования поступают в систему управления, а команды от контроллера передаются исполнительным устройствам. Требования к модулям ввода/вывода растут: в одном устройстве приходится сочетать разные типы сигналов, нужное число каналов, компактный корпус, интерфейс связи и электрическую изоляцию. Особый вопрос – электронная компонентная база, затрагивающая внутреннюю архитектуру модуля: вычислительную часть, интерфейсы и работу отдельных узлов.
В одном из последних выпусков журнала «ИСУП» были представлены модули ввода/вывода BIXANIT ATD1 – платформенное решение для сбора сигналов и управления оборудованием2. Рассмотрим развитие этой платформы с другой стороны – в контексте обновления электронной компонентной базы. В модулях исполнения ATD1‑R (рис. 1) используются микроконтроллер MIK32 Амур и интерфейсная микросхема MIK3485 завода Микрон – крупнейшего российского производителя микроэлектроники (входит в группу компаний «Элемент», MOEX:ELMT), резидента ОЭЗ «Технополис Москва». Обе микросхемы внесены в реестр ЕРРРП как микросхемы 1-го уровня. Применение микроконтроллеров Микрона – ключевое отличие серии ATD1-R. Отечественная электронная компонентная база позволяет снизить зависимость от импортных поставок и обеспечить стабильность серийного производства оборудования.

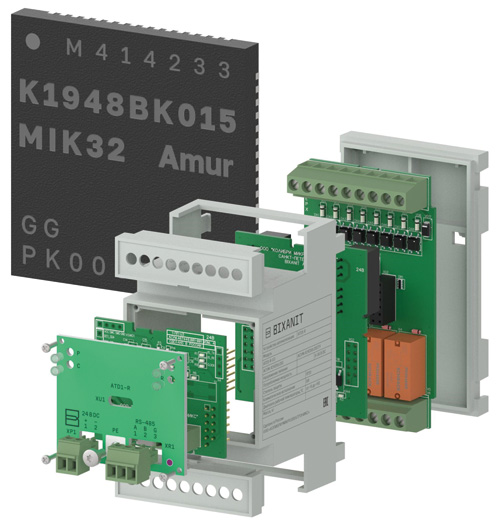

Рис. 1. Модуль ввода/вывода ATD1‑R в разобранном виде и микроконтроллер MIK32 Амур
Микрон: от пластины до микроконтроллера
Микрон выпускает микроэлектронную продукцию на двух технологических линиях: на 150‑миллиметровых пластинах применяются технологии с проектными нормами от 2 до 1,2 мкм, на 200‑миллиметровых – от 250 до 90 нм. Предприятие серийно производит более 1000 типономиналов изделий. Среди них – микроконтроллер MIK32 Амур, который используется и в ATD1‑R.
Рис. Технический специалист ООО «КОЛИБРИ МИКРОЭЛЕКТРОНИКС» держит кремниевую пластину с микросхемами российского завода Микрон
ATD1‑R с российской ЭКБ
Модули ввода/вывода ATD1‑R имеют ту же конструкцию, что и семейство ATD1: устройства устанавливаются на DIN-рейку, а корпуса выпускаются в четырех типоразмерах (рис. 2). Ширина исполнений составляет 53,3 мм для 3М, 106,25 мм для 6М, 159,5 мм для 9М и 212 мм для 12М. Высота всех вариантов равна 95,5 мм, глубина – 67 мм. Такое построение корпуса сохраняет единый принцип компоновки шкафов для разных вариантов исполнения.

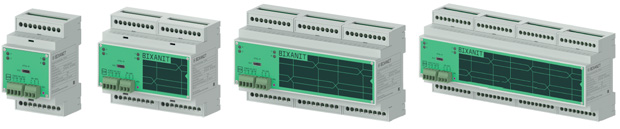

Рис. 2. Модули ввода/вывода ATD1‑R в корпусах 3М, 6М, 9М и 12М
Во всех модулях серии ATD1‑R используются микроконтроллер MIK32 Амур на архитектуре RISC‑V и интерфейсная микросхема MIK3485 для работы по RS‑485. Сама линейка при этом сохраняет широкий набор вариантов: в нее входят модули дискретного и аналогового ввода, дискретного и аналогового вывода, а также комбинированные исполнения.
Набор поддерживаемых сигналов рассчитан на подключение различных устройств шкафной автоматики. Для дискретного ввода предусмотрены исполнения на 5, 12, 24 и 220 В постоянного тока, а также 24 и 220 В переменного тока. Аналоговые входы работают с термопреобразователями сопротивления Pt, П, Cu, М и Ni, сигналами 0–20 мА и ±10 В, а также термисторами NTC. В выходных модулях применяются электромагнитные реле и электронные ключи, аналоговые выходы рассчитаны на сигналы 0–20 мА и 0–10 В.
На передней панели модулей версии R находятся светодиодные индикаторы питания, работы контроллера и обмена по RS‑485. Максимальная скорость интерфейса составляет 115 200 бит/с. Для настройки и обновления встроенного программного обеспечения используется USB Type‑C и программа BIXANIT Configurator.
Из указанных характеристик видно, что ATD1‑R практически не отличается от основной серии: та же конструкция, те же четыре типоразмера. Основные изменения находятся внутри, на уровне электронной компонентной базы. Рассмотрим, как устроена электронная часть модуля и какую роль в ней выполняют российские микросхемы.
Компоненты и архитектура
Центральный компонент ATD1‑R, микроконтроллер MIK32 Амур K1948 ВК015, – это 32‑разрядное устройство с вычислительным ядром на архитектуре RISC‑V. Оснащен интерфейсами UART, SPI и I²C, таймером, часами реального времени, сторожевым таймером, АЦП и ЦАП, а также контроллерами памяти. Микроконтроллер выпускается в корпусе QFN64 и рассчитан на работу при температуре от –40 до +85 °C.
Такой набор периферии обеспечивает аппаратную базу для работы с внешними цепями. В частности, MIK32 имеет восемь каналов 12‑разрядного АЦП с максимальной частотой дискретизации 0,8 МГц и два канала 12‑разрядного ЦАП с частотой до 1 МГц. Есть 16‑ и 32‑разрядные таймеры с функциями захвата и сравнения, поддержкой ШИМ, а также несколько UART, SPI и I²C.
В составе модуля предусмотрены отдельные цепи обработки входных и выходных сигналов. Для аналоговых каналов – индивидуальные АЦП и ЦАП, где каждый канал имеет гальваническую изоляцию, а сами цепи – аппаратную и программную защиту. В аналоговых входах применяются 24‑разрядные АЦП. При этом микроконтроллер работает не отдельно от измерительных цепей, а вместе с другими узлами модуля: они отвечают за прием и преобразование сигналов, а MIK32 обрабатывает полученные данные и управляет работой устройства.
Второй компонент, непосредственно связанный с коммуникацией, – микросхема MIK3485. Она используется для интерфейса RS‑485, через который ATD1‑R обменивается данными с внешними устройствами. Сигналы от полевых устройств проходят входные и измерительные цепи, после чего поступают в управляющую электронику. В обратном направлении модуль передает команды контроллера на реле, электронные ключи или аналоговые выходы.
Сам интерфейс RS‑485 в модуле имеет гальваническую изоляцию и аппаратную защиту от импульсных помех. Подключение выполнено через разъем на передней панели, поэтому модуль можно отключать от линии связи при наладке или техническом обслуживании. Настройка и обновление программного обеспечения осуществляются по USB Type-C. Через BIXANIT Configurator можно изменять параметры устройства и каналов, а также обновлять прошивку.
Новые модули ATD1‑R
В рамках серии ATD1‑R разработаны модули ввода/вывода с большим количеством дискретных выходов, которые сейчас проходят этап запуска в серийное производство.
Для корпуса 12М разработаны модули на 32 электромагнитных реле и 64 электронных ключа. Ширина корпуса в обоих случаях составляет 212 мм. Для релейных модулей есть варианты с нормально разомкнутыми контактами (до 32 каналов) и переключающими контактами (до 16 каналов). В исполнениях на электронных ключах количество дискретных выходов достигает 64. В той же линейке созданы модули дискретного ввода, имеющие до 64 каналов, и аналогового ввода (до 16 каналов). Один и тот же корпусный ряд используется для модулей с разным назначением, а различия между ними определяются составом каналов и электронной частью.
Заключение
Модули ввода/вывода ATD1‑R сохранили конструкцию платформы ATD1, но получили новую отечественную элементную базу: микроконтроллер MIK32 Амур и микросхему интерфейса RS‑485 MIK3485 производства завода Микрон, обеспечивающие поддержку дискретных и аналоговых каналов ввода/вывода. Использование отечественной электронной компонентной базы позволяет российским производителям оборудования снизить зависимость от импортных поставок, обеспечить стабильность серийного выпуска устройств и выполнение требований по локализации.

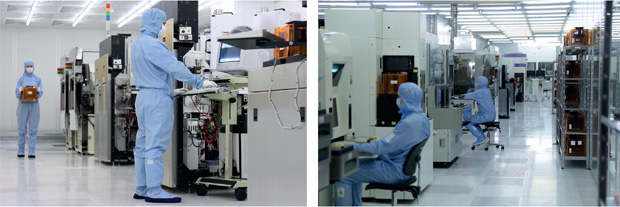

Рис. 3. Производство на заводе Микрон
