Контроллер Davotec М245 для систем вентиляции и управления климатом

В статье представлен контроллер Davotec М245, предназначенный для управления приточными, приточно-вытяжными или вытяжными установками систем вентиляции. Описаны основные составные части решения: сам контроллер, программное обеспечение v1.4.Vent и v1.4.Vent EF, которое устанавливается в ПЛК производителем, программа-конфигуратор Config IO, а также выносная панель управления, позволяющая настраивать систему удаленно.

Компания ДАВОТЕК, г. Москва

Контроллер – управляющее уст­рой­ст­во, которое является центральным звеном любой автоматизированной системы. Поскольку число исполнительных механизмов, подключенных к системам автоматизации, постоянно растет, перед разработчиками контроллеров (да и перед потребителями то­же) встает вопрос: как оптимизировать этот продукт? Как охватить все возможные функции, но оставить стоимость решения в разумных пределах? Многие разработчики идут по пу­ти модульной конструкции: смена модулей позволяет менять функциональность, а значит, контроллер становится буквально универсальным. Однако есть и другой путь: выпустить контроллер со специализированным ПО для выполнения одной задачи. Такой подход се­бя оправдывает, когда функция очень широко применяется и важна быстрая настройка на ­объектах.

Например, общеобменная вентиляция сегодня используется почти повсеместно: в жилых, общественных, административно-бытовых и производственных зданиях. Ее основная задача – постоянное обновление воздуха: удаление загрязненного и нагнетание свежего. Вытяжка и нагнетание воздуха осуществляются с помощью вентиляционных установок, работой которых управляет автоматика. Такую систему можно построить на ба­зе универсального контроллера. Но более оправдан другой подход: применение контроллера со специализированным программным обеспечением, разработанным для управления приточными и вытяжными установками систем вентиляции.

ПЛК Davotec М245

Рассмотрим контроллер М245 версии 1.4 с предустановленным ПО v1.4.Vent или v1.4.Vent EF. Это ПО разработали в компании ДАВОТЕК специально для управления приточными, приточно-вытяжными (v1.4.Vent) или вытяжными (v1.4.Vent EF) общеобменными вентиляционными установками. Именно программа превращает контроллер в специализированное устройство для систем вентиляции, которое может обслуживать до восьми установок одновременно (исполнение v1.4.Vent EF).

Контроллер М245 (рис. 1) – российский продукт. На его жидкокристаллическом русскоязычном дисплее отображаются основные текущие параметры вентиляционной установки: режим работы, температура в приточном канале, уставки температуры и влажности, положение регулирующего клапана, скорость вентилятора и др. Все эти и другие параметры можно настраивать с помощью разработанного компанией ДАВОТЕК конфигуратора Config IO.

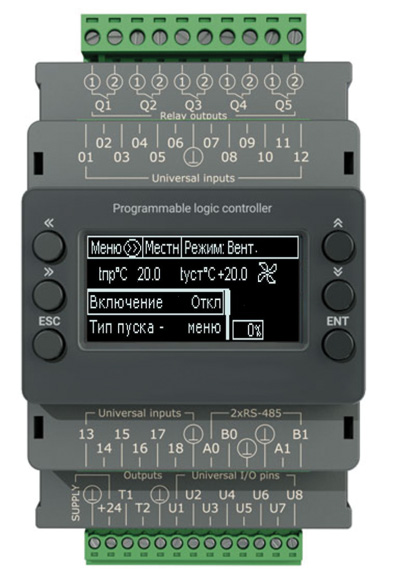

Рис. 1. Контроллер М245 версии 1.4

Подключившись к контроллеру по интерфейсу RS‑485, с рабочего ПК в программе-конфигураторе можно менять не только уставки, но и большинство алгоритмов работы приточных и вытяжных установок, настраивать входы/выходы, таймеры. Можно сохранять созданные конфигурации, чтобы позже загрузить их повторно. Все это позволяет сократить время на настройку контроллера и повысить производительность труда. Ведь оператору не на­до программировать контроллер, достаточно просто задать настройки в соответствии с функциональностью вентустановки с помощью программы-конфигуратора Config IO (рис. 2).

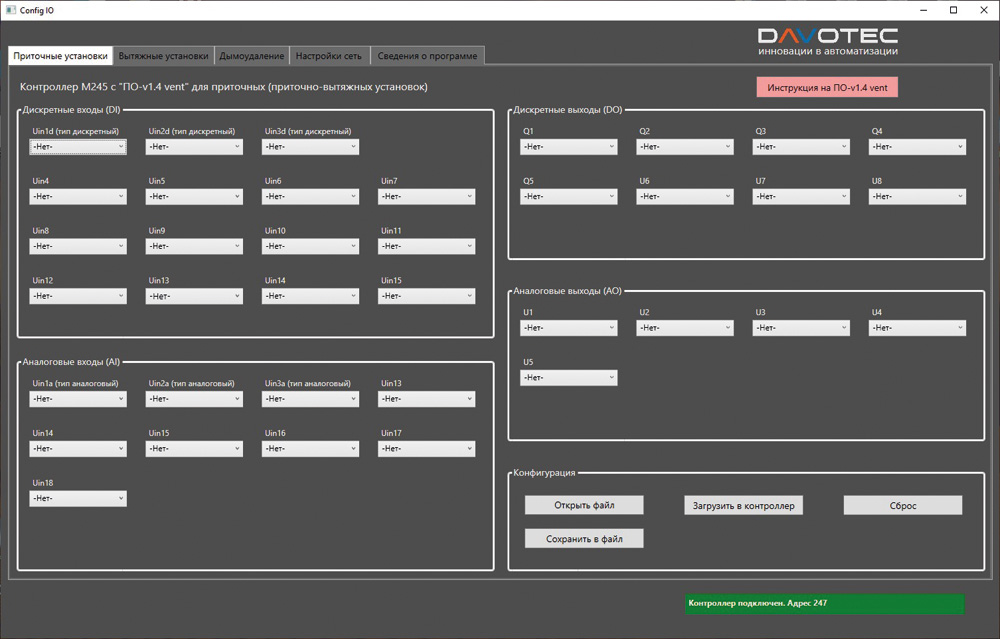

Рис. 2. Конфигуратор Config IO на ПК для быстрой настройки параметров контроллера

Дополнительно в ПО контроллера реализована функция автоматической настройки. Например, в зависимости от назначенного сигнала автоматически настраиваются входы: для датчика давления вход настраивается как аналоговый 0–10 В, для дискретного сигнала – как дискретный потенциальный вход 24 В и т. д. Система автоматически активирует нужные алгоритмы работы: например, контуры нагрева, рекуперации, рециркуляции или охлаждения. После этого в ме­ню контроллера появляются связанные параметры, настройки PI-регуляторов и диагностические пункты, что заметно упрощает ввод установки в эксплуатацию.

Интерфейс управления настройками контроллера позволяет приспособить его под задачи как жилых, так и офисных, и производственных помещений. Пуск установки может осуществляться из ме­ню контроллера, от системы диспетчеризации, по таймеру расписания, по сигналу выносного пульта или по дискретному входу контроллера, в том числе подключенного к переключателю на дверце электротехнического шкафа.

Прибор оснащен встроенными алгоритмами, оптимизирующими энергопотребление. Для поддержания допустимого расхода воздуха система управления оснащена датчиком, измеряющим скорость потока в канале. Также контроллер сохраняет климатические условия на требуемом уровне. Заданные температура и влажность воздуха поддерживаются в приточном канале и в помещении. Возможно как увлажнение, так и осушение воздуха в зависимости от текущей необходимости. Работу установки можно настроить в соответствии с сезоном, используя режимы «Зи­ма» и «Ле­то». Причем переключение между режимами может выполняться и вручную, и автоматически благодаря датчикам.

Кроме стандартных сезонных режимов, в ПО реализован режим «Межсезон», предназначенный для работы установки при нестабильных погодных условиях, когда теплоноситель водяного (основного) нагревателя уже отключен, но еще требуется подогрев приточного воздуха до температурной уставки. В этом случае контроллер может автоматически подключать дополнительный источник нагрева, например, ТЭН или компрессорно-конденсаторный блок в режиме теплового насоса.

С помощью контроллера Davotec М245 осуществляется управление нагревом и охлаждением. Для нагрева могут использоваться электрический или жидкостный нагреватель, а для охлаждения – фреоновый или жидкостный охладитель. Поддерживается рециркуляция воздуха в автоматическом и ручном режимах. Установка оснащена системой рекуперации тепла, рассчитанной на разный тип рекуператоров – пластинчатый, роторный, гликолевый. Тип рекуператора определяется автоматически при настройке входов и выходов контроллера.

Для рекуператоров в ПО предусмотрены функции защиты от обмерзания. Однако эти функции необходимо настроить для одного из входов контроллера в пункте «Настройки входов DI». В зависимости от ти­па теплообменника система может автоматически снижать скорость вращения ротора, изменять положение байпасной заслонки или регулировать клапан гликолевого контура по сигналу PI-регулятора. Управление осуществляется по температуре вытяжного воздуха после рекуператора, что позволяет поддерживать эффективность теплообмена без перехода в аварийный режим.

Отметим и функцию управления воздушными заслонками. В большинстве конфигураций вытяжных установок управление воздушными заслонками сблокировано с сигналом пуска вентилятора и отдельный дискретный выход контроллера для этого не используется. Но иногда воздушными заслонками, основной и резервной, необходимо управлять отдельно, например, если их требуется предварительно открыть, задержав пуск вентилятора. Для этого используются отдельные выходы контроллера. Кроме то­го, для вентиляционных установок наружного исполнения в программе предусмотрена функция управления обогревом воздушных заслонок по показаниям датчика температуры наружного воздуха.

Важно сказать и о защитных функциях контроллера. Во‑первых, это отключение вентиляции при пожаре. Один из дискретных входов контроллера жестко привязан к сигналу «Пожар». По этому сигналу контроллер отключает все вытяжные вентиляционные установки, отображает сигнал «Пожар» в ме­ню «Текущие аварии» и фиксирует событие в журнале. Второе, что можно отнести к защитным функциям, – это контроль засорения фильтра по сигналу дифференциального ре­ле давления. Таким образом контролируются фильтры до 5 установок.

Контроллер ведет журнал аварийных событий во встроенной энергонезависимой памяти. В журнале фиксируются как аварии исполнительных механизмов и датчиков, так и события, связанные с защитой нагревателей, фильтров и рекуператоров, что упрощает анализ работы вентиляционной установки при эксплуатации. Все собранные данные контроллер может передавать на сервер системы диспетчеризации по интерфейсу RS‑485 (протокол Modbus).

Также в программном обеспечении контроллера предусмотрены функции резервирования вентиляторов и циркуляционных насосов. Переключение между основным и резервным оборудованием может выполняться не только при возникновении аварии, но и автоматически по расписанию, например, раз в сутки или раз в неделю. Такой подход позволяет равномерно распределять наработку оборудования и повышает надежность вентиляционной системы.

Сенсорная панель управления Z‑037mini

Вместе с контроллером М245, на котором установлена программа v1.4.Vent, можно использовать выносную панель управления Z‑037mini (рис. 3). Панель предназначена для взаимодействия с системой приточной или приточно-вытяжной вентиляции. При включении питания панель отображает экранную заставку, с которой можно перейти в режим настроек и задать параметры для порта RS‑485, откалибровать экран и выполнить настройки других системных параметров.

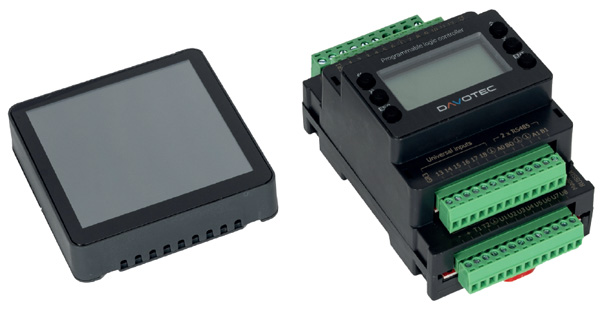

Рис. 3. Контроллер М245 и выносная панель управления Z‑037mini (слева)

На главном экране панели отображаются основные параметры:
- температура в помещении или приточном канале;
- статус и скорость работы вентилятора;
- текущий режим вентиляционной установки;
- индикатор режима текущего сезона;
- цветовой индикатор режима нагрева или охлаждения;
- индикатор подключения к Wi-Fi;
- индикатор работы по таймеру;
- кнопки «Пуск/Стоп» и «Меню».

Менять уставки температуры и скорости работы вентилятора можно прямо с главного экрана.

Сенсорная панель позволяет просматривать журнал аварийных сигналов вентиляционной установки. При этом записи журнала хранятся в памяти самой панели. Перед сбросом из памяти необходимо устранить причину возникновения аварии и (в некоторых случаях) перезапустить установку. Примеры интерфейса панели можно посмотреть на рис. 4.

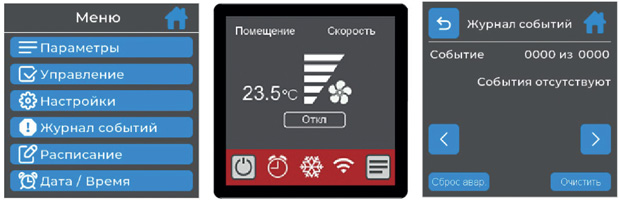

Рис. 4. Примеры интерфейса сенсорной панели управления Z‑037mini

Заключение

Завершая статью, отметим, что решения компании ДАВОТЕК соответствуют международным стандартам, в том числе МЭК 61131. Сегодня автоматизированные системы управления компании используются в системах вентиляции, водо- и теплоснабжения, а также в системах промышленной автоматизации на многих крупных предприятиях. В числе клиентов ­ДАВОТЕК – сеть ресторанов «Вкусно – и точка», Госкорпорация «Росатом», правительство Москвы, Серовская ГРЭС, космодром Восточный, сеть гипермаркетов «О’КЕЙ» и многие другие компании.

Опубликовано в журнале «ИСУП» № 3(123)_2026
