В статье представлены новые разработки EVCO для систем управления холодильными машинами: драйвера электронных контроллеров перегрева (ТРВ), а также контроллеры серии С‑pro3 c поддержкой функции IoT, которые могут работать совместно с этими драйверами. Рассмотрены характеристики и функциональные возможности устройств.
ООО «Cиcтeмы Koнтpoля», г. Москва
Драйвера электронных TРВ (контроллеров перегрева) давно заняли свое место и играют важную роль в системах управления холодильными машинами. Точность поддержания холодопроизводительности, стабильность температурного режима, экономия энергоресурсов – основные требования к таким системам. Принимая во внимание актуальность данной проблемы, компания EVCO SpA расширила ассортимент приводов для управления электронными регулирующими вентилями (ЭРВ). Новые модели приводов позволяют управлять как униполярными шаговыми ЭРВ, так и импульсными клапанами. В новой серии EVDRIVE07 (рис. 1) также появились модели с двумя управляющими выходами для независимой работы двух ЭРВ, размещенные в едином корпусе, которые в настоящее время особенно актуальны в организации работы двухконтурных чиллеров и тепловых насосов.

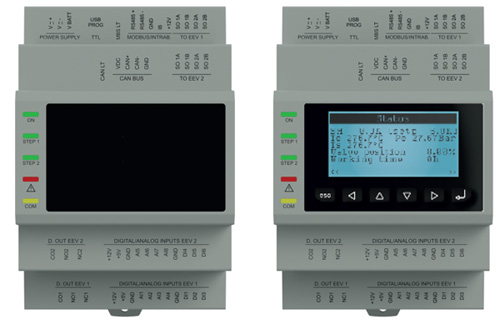

Рис. 1. Привод серии EVDRIVE07 для управления ЭРВ
Модули драйверов ЭРВ имеют посадочные размеры 4 модуля DIN, напряжение питания 24 В переменного или постоянного тока (AC/DC) c потребляемой мощностью не более 23 Вт. В зависимости от требований заказчика контроллеры перегрева могут исполняться как на открытой плате (вариант OEM: униполярные и импульсные), так и в корпусе без дисплея, а также с LCD-дисплеем. При этом надо отметить, что монохромный графический LCD-дисплей разрешением 128 × 64 точки позволяет выводить основную необходимую информацию на экран. Настройка легко осуществляется с помощью четырех резиновых кнопок или через программу Parameters Manager, которую можно скачать в открытом доступе.
Возможность гибкого применения оборудования – важное преимущество линейки EVDRIVE, поскольку все модели настроены на управление наиболее популярными на холодильном рынке клапанами известных производителей, в том числе ЭРВ компаний Danfoss, Sporlan, Alco, Carel, Sanhua. Кроме того, драйвера серии EVDRIVE07 легко настраиваются для управления любыми шаговыми и импульсными клапанами. Основные характеристики электронных драйверов представлены в табл. 1.

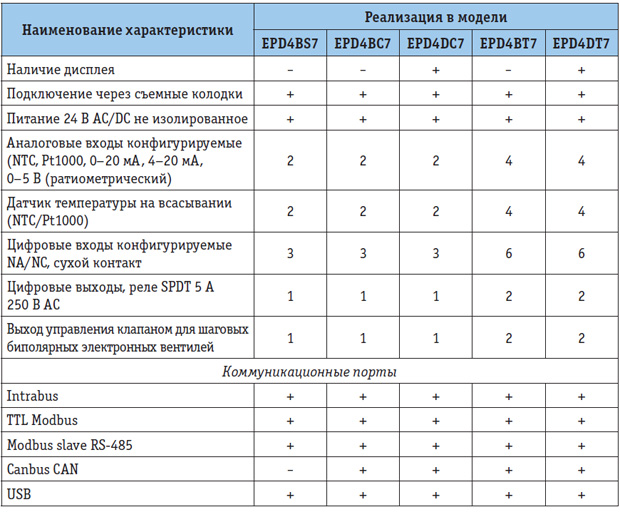

Таблица 1. Основные характеристики электронных драйверов серии EVDRIVE
Драйвера предназначены для работы с разными видами хладагентов, включая природные газы, такие как R290 и R744, обеспечивают максимально эффективное управление оборудованием как в автономном режиме, так и в связке с контроллерами EVCO SpA. Также возможно использование с контроллерами сторонних производителей посредством последовательного соединения RS‑485 Modbus или CAN. Ко всем новым драйверам опционально могут быть подключены модули Wi-Fi серии EVIF25TWX с возможностью передачи данных в облачную систему мониторинга EPoCA. Модели драйверов для управления биполярными электронными клапанами с портом CAN (как без дисплея, так и со встроенным LCD-дисплеем) можно подключить к удаленному пользовательскому интерфейсу с графическим ЖК-дисплеем EPJgraph модели EPJG900X4 (рис. 2), позволяющему просматривать и изменять основные настройки драйвера, в том числе относящиеся ко второму клапану, на расстоянии 50 м при скорости обмена данными 500 кбит/с.

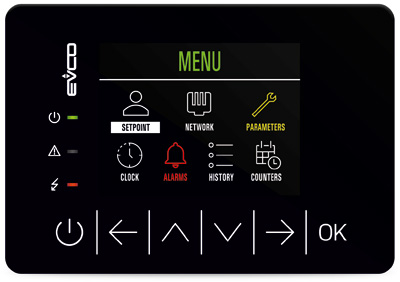

Рис. 2. Интерфейс EPJG900X4
Также модели драйверов настраиваются и просматриваются с помощью мобильного приложения EVconnect при подключении к ним модуля Bluetooth, например, модель EVIF25TBX. Драйвера адаптированы к работе с программируемыми логическими контроллерами EVCO SpA серии С‑Pro3 и ПЛК сторонних производителей.
Учитывая быстрое будущее развитие рынка HVAC, компания EVCO SpA предусмотрела и производство технологически продвинутых контроллеров серии С‑pro3 c поддержкой функции IoT, которые могут работать совместно с вышеуказанными драйверами, а также способны сами, с помощью встроенных библиотек и адаптированных под высокочастотный сигнал выходов, управлять клапанами ЭРВ. Новые контроллеры серии Node Kilo IoT (рис. 3) и Giga IoT, имеющие веб-сервер на борту, позволяют осуществлять подключение к облачному сервису EpoCA.

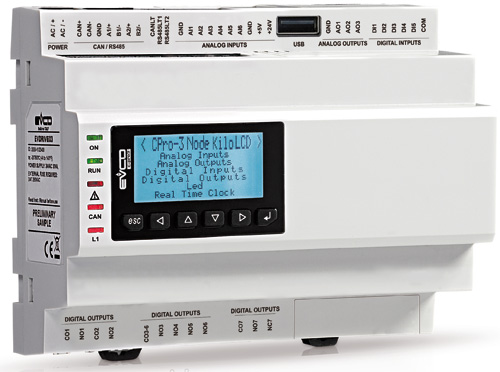

Рис. 3. Контроллер Node Kilo IoT
С помощью специального приложения для смартфона, где пользователь может получить доступ к системе управления, изменять настройки, просматривать графики и выполнять другие задачи, сервис позволяет отправлять почтовые сообщения при возникновении аварий в системе управления. В перспективе ожидается кастомизация пользовательского интерфейса, и после перехода на новую платформу пользователи смогут создавать свой веб-интерфейс. Помимо добавления возможностей облачного сервиса, сами контроллеры тоже претерпели некоторые технические изменения (в отличие от предыдущих моделей), а именно:
- появился новый CPU и увеличена память RAM c 512 кБ до 1 МБ для серии Kilo+, с 1 до 2 МБ для серии Node+, что повышает производительность и возможности использования памяти при работе со структурами;
- увеличен объем флеш-памяти, что позволит хранить больше параметров настройки и данных, для которых критично сохранение состояния при отключении питания;
- увеличен объем памяти веб-сервера, что дает возможность добавить и вывести больше информации о технологическом объекте;
- увеличен объем памяти под запись архивов (логов).
Изменения коснулись и протокола BACnet:
- появилась возможность компилировать BACnet и веб-сервер в одном приложении;
- улучшена фильтрация и реакция на множество трансляционных сообщений;
- увеличен размер блока данных APDU до 1476 байт;
- увеличен размер списка подписок COV до 32.
Кроме того, новые модели контроллеров серии Kilo+ моделей EPK3BIP, EPK3BIV, EPK3LIV, EPK3DIP могут быть подключены к облачному сервису EPoCA через шлюз RS‑485 – Wi-Fi.
При этом UNI-PRO 3 – среда разработки алгоритмов управления для свободно-программируемых контроллеров EVCO SpA – находится в свободном доступе, имеет блочный и интуитивно понятный русифицированный интерфейс, позволяет освоить навыки программирования даже неподготовленным пользователям, а новые интегрированные в программный продукт системные и стандартные библиотеки сделали программу удобной для применения. Использование языка Си в среде разработки позволяет создавать компактно алгоритмы для задач управления различными устройствами: от систем климата здания до специальных нестандартных устройств HVAC&REF.

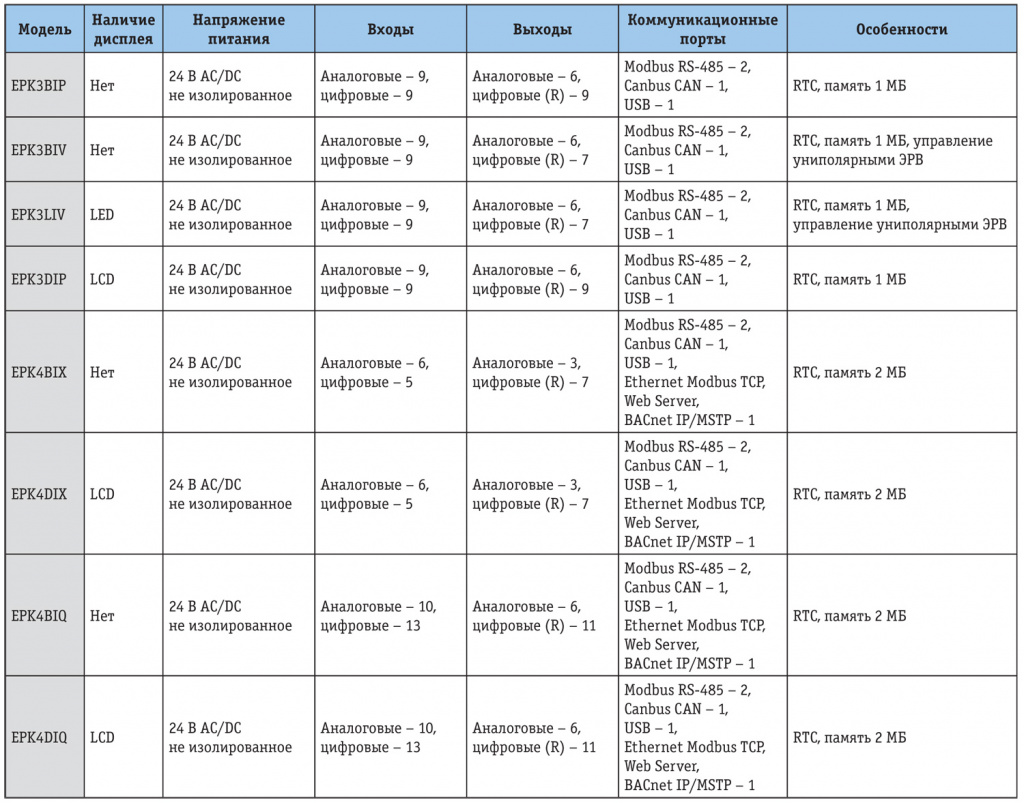

Таблица 2. Основные характеристики ПЛК IoT EVCO SpA (увеличить изображение)
В заключение кратко подведем итоги. Набор готовых библиотек среды разработки UNI-PRO 3, доступность реализации разной функциональности, легкость работы и универсальность оборудования компании EVCO SpA – все это позволяет создавать сложные алгоритмы работы для систем HVAC-чиллеров, приточно-вытяжной вентиляции, прецизионных кондиционеров и точно поддерживать заданные технологические параметры.
Опубликовано в журнале «ИСУП» № 4(118)_2025
И. Л. Мороз,
инженер-программист АСУ ТП,
ООО «Cиcтeмы Koнтpoля», г. Москва,
тел.: +7 (495) 120‑3661,
e-mail: info@systemcontrol.ru
Иллюстрации предоставлены компанией ООО «Cиcтeмы Koнтpoля»
