В статье представлены вторичные источники питания производства компании «ММП-Ирбис». Рассмотрены два основных решения: преобразователи напряжения линейки АДС, предназначенные для установки в электротехнических шкафах на DIN-рейку, и выпрямительные модули для 48‑вольтового источника питания телекоммуникационных систем.
ООО «ММП-Ирбис», г. Москва
Разработчики шкафов промышленной автоматики и телекоммуникационных стоек при выборе источников питания обычно учитывают плотность монтажа, тепловой режим и возможность обслуживания без остановки нагрузки. В случае с монтажом на DIN-рейку это означает, что источник питания должен иметь минимальную ширину корпуса при сохранении диапазона рабочих температур до +70 °C. Если же источник питания предназначен для 48‑вольтовых телекоммуникационных систем, то он должен иметь модульную архитектуру с «горячей» заменой и высокой удельной мощностью.
Московская компания «ММП-Ирбис», специализирующаяся на производстве импульсных источников вторичного электропитания, развивает оба направления. В ее новой линейке промышленных источников питания представлены AC/DC-преобразователи АДС75, АДС120 и АДС150 для установки на DIN-рейки TS‑35/7,5 (тип профиля рейки TS, ширина 35 мм, высота 7,5 мм) и TS‑35/15 (высота 15 мм). Сегмент стоечных 48‑вольтовых систем недавно пополнился созданной совместно с петербургской компанией ООО «ДИНАКОМ» системой электропитания «ИрДи» с «горячей» заменой выпрямительных модулей «ИрДи 2500/48».
Преобразователи напряжения серии АДС предназначены для установки на DIN-рейку в системах промышленной автоматики, где учитывается ширина монтажного участка, температурный режим и диагностика состояния питания. Система электропитания «ИрДи» разработана для систем связи: она предназначена для питания базовых станций, FTTx и радиорелейных линий. Здесь требуется модульная архитектура, позволяющая заменять отдельные блоки станции (выпрямительные модули, контроллер) без отключения потребителей. Для DIN-сегмента используется корпус шириной 30 мм, для стоечного решения – модуль мощностью 2500 Вт в составе системы до 20 кВт.
Серия АДС для DIN-рейки
Промышленные источники питания серии АДС (рис. 1) выполнены в одинаковом корпусе шириной 30 мм. Такая ширина позволяет разместить больше устройств на одном участке стандартной 35‑миллиметровой DIN-рейки. Глубина и высота устройств всей серии тоже одинаковы – 125,2 × 116 мм, вне зависимости от исполнения по мощности (75, 120 или 150 Вт).

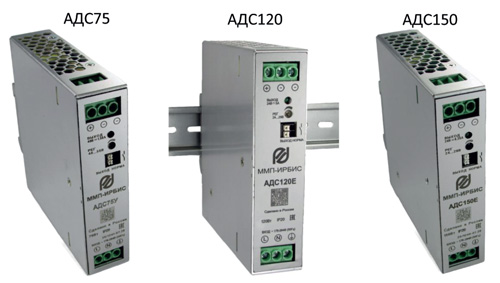

Рис. 1. Промышленные источники питания серии АДС
Электрические параметры внутри серии унифицированы. Входной диапазон составляет 176–264 В переменного тока при частоте 47–63 Гц, дополнительно предусмотрен режим питания от 250–370 В постоянного тока. На выходе доступны четыре стандартных уровня: 12, 24, 36 и 48 В. Для подстройки напряжения предусмотрены диапазоны 12–15 В, 24–29 В, 36–42 В и 48–55 В. Различия между моделями – в мощности выходного напряжения.
В серии АДС используется охлаждение за счет естественной конвекции, без принудительного обдува. Такой подход напрямую влияет на эксплуатационный ресурс модулей, установленных на DIN-рейке: в конструкции отсутствуют вентиляторы и другие движущиеся элементы, чувствительные к пыли, вибрации и износу подшипников при длительной работе.
Рабочий температурный диапазон для всех исполнений серии составляет от –40 до +70 °C. По графикам зависимости допустимой нагрузки от температуры окружающей среды видно, что до +50 °C источник сохраняет номинальную мощность, после чего начинается линейное снижение допустимой нагрузки. Это означает, что при температуре внутри шкафа 55–60 °C источник можно использовать без изменения схемы питания, но его мощность рассчитывают уже с учетом температурного дерейтинга.
Дополнительную роль играют монтажные расстояния. Для полной нагрузки рекомендованы зазоры 40 мм сверху, 20 мм снизу и по 5 мм с боковых сторон. Если по соседству установлен какой-либо источник тепла, минимальный боковой интервал увеличивается до 15 мм. Такие зазоры позволяют сохранить естественную циркуляцию воздуха вдоль корпуса высотой 125,2 мм и глубиной 116 мм, лишенного вентилятора.
Во всех исполнениях серии АДС имеется релейный сухой контакт «выход норма». Логика его работы проста: в штатном режиме контакт находится в нормально замкнутом состоянии, а в случае отключения блока, аварии по напряжению или отсутствия выходного канала переходит в разомкнутое. На корпусе для этого выделен отдельный сигнальный разъем. Это позволяет использовать устройство серии АДС как элемент цепи диагностики питания. Сигнал состояния напрямую подключают к дискретному входу ПЛК, модуля удаленного ввода/вывода или локального блока аварийной сигнализации. Дополнительный интерфейсный модуль или промежуточное реле ему не требуются, если параметры входной цепи укладываются в допустимые значения 30 В DC / 1 А либо 30 В AC / 0,5 А на резистивную нагрузку. Для шкафов с резервированием питания такой сигнал обычно используют в двух сценариях: как индикацию потери выходного напряжения на операторской панели и как вход в систему сервисной диагностики, где контроллер фиксирует отказ блока, перегрузку или отключение сети.
Выпрямительный модуль 48 В для стоечных систем питания
Компания «ММП-Ирбис» совместно с ООО «ДИНАКОМ» развивает отдельное направление 48‑вольтовых стоечных систем питания (рис. 2). Элементом этих систем является разработанный «ММП-Ирбис» выпрямительный модуль «ИрДи 2500/48» (рис. 3), рассчитанный на работу в телекоммуникационных стойках и распределенных узлах постоянного тока. Для его интеграции в систему реализована поддержка интерфейсов RS‑485 и CAN. Также предусмотрена полная совместимость с модулями ELTEK Flatpack2 48/2000 и 48/3000, что позволяет использовать выпрямительный модуль при модернизации существующих стоек без изменения архитектуры корзины.

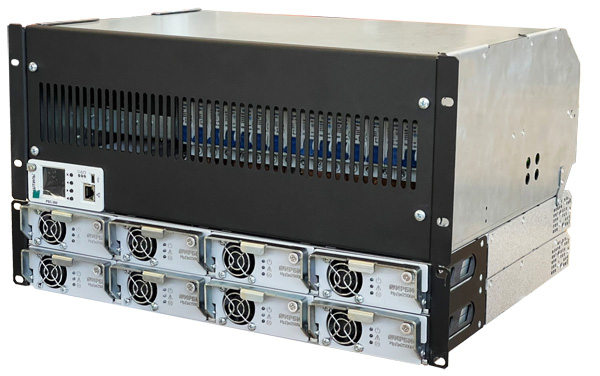

Рис. 2. Система питания «ИрДи PS‑48 20 кВт 48 Vdc 6U»

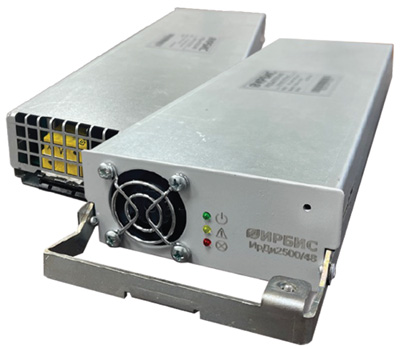

Рис. 3. Выпрямительный модуль «ИрДи 2500/48»
Номинальная мощность одного модуля составляет 2500 Вт, выходное напряжение – 48 В с диапазоном регулировки 42–58 В, максимальный ток – 47,5 А. КПД достигает 95,6 %. В составе системы питания «ИрДи PS‑48 20 кВт 48 Vdc 6U» устанавливают до восьми выпрямительных модулей (как показано на рис. 2), в этом исполнении суммарная мощность системы достигает 20 кВт – для стоечного форм-фактора 6U достаточно высокая плотность мощности на одном узле питания.
Система электропитания «ИрДи» вместе с выпрямительным модулем «ИрДи 2500/48» предназначена для базовых станций систем сотовой связи, широкополосных ВОЛС (FTTx), радиорелейных систем передачи данных, LTE/WiMax и других 48‑вольтовых узлов связи. Для таких объектов критически важна возможность «горячей» замены, когда отказавший выпрямитель извлекают и заменяют без отключения нагрузки и питающей сети. Именно этот режим обычно используют на объектах, где простой канала связи недопустим даже во время сервисных работ.
Заключение
Промышленные источники питания АДС разработаны и произведены в Российской Федерации: для всех трех исполнений – на 75, 120 и 150 Вт – зафиксировано российское происхождение. Линейка проходит все процедуры для внесения в реестр российской промышленной продукции, что учитывается в проектах с требованиями к происхождению компонентной базы. В сочетании с 48‑вольтовым стоечным направлением это формирует два класса решений для питания оборудования.
Опубликовано в журнале «ИСУП» № 1(121)_2026
