В статье представлены новые модели датчиков давления и уровня серии VMP. Рассмотрены конструктивные особенности, основные характеристики, материалы изготовления и сферы применения приборов.
ООО «ВакууммашЭлектро», г. Сарапул, Удмуртская Республика
Производитель датчиков, резидент ТОСЭР «Сарапул»
Компания «ВакууммашЭлектро» работает на территории ТОСЭР «Сарапул» в Удмуртской Республике с 2019 года. Предприятие наладило серийное производство контрольно-измерительного оборудования, востребованного в разных отраслях промышленности. Продукция «ВакууммашЭлектро» – это датчики давления и температуры, клапанные блоки и другие изделия для систем промышленной автоматизации. К настоящему времени инженеры-конструкторы компании разработали уже свыше тысячи модификаций устройств, которые поставляются в том числе за рубеж.
В частности, компания производит большую линейку датчиков давления VMP для измерения абсолютного и избыточного давления, вакуумметрического давления, разрежения, избыточного давления-разрежения, перепада давлений, дифференциального давления, гидростатического давления, уровня жидкости. Эти приборы могут быть изготовлены в общепромышленном исполнении, взрывозащищенном с видами взрывозащиты «искробезопасная электрическая цепь Ex ia» и «взрывонепроницаемая оболочка Ex d», в кислородном исполнении (датчики обезжирены для работы с кислородом).
Сегодня работа над расширением линейки VMP продолжается. Особое внимание уделяется гидростатическим датчикам давления и уровня и их взрывозащищенным моделям с искробезопасной электрической цепью (Ex ia). Эти приборы предназначены для работы в сложных условиях, включая агрессивные среды. Особенность новых моделей – возможность дистанционного управления по линии связи 4–20 мА с использованием цифрового протокола HART. Рассмотрим в статье новые решения.
Назначение и конструктивные особенности новых датчиков
Датчики VMP предназначены для измерения гидростатического давления жидкости, измерения уровня в резервуарах, емкостях, водоемах, а также давления в трубопроводах и технологических установках. Взрывозащищенное исполнение (маркировка Ga/Gb Ex ia IIC T4…T6 X) позволяет использовать датчики VMP в зонах классов 0, 1, 2 по уровню взрывоопасности (ГОСТ Р МЭК 60079). Такие приборы находят применение в пищевой, фармацевтической, нефтегазовой и химической промышленности.
Основой датчиков служит чувствительный элемент с мембраной, которая в общем случае изготовлена из нержавеющей стали AISI 316L, устойчивой к агрессивным средам. Такая мембрана применяется для воды, нейтральных и слабоагрессивных сред, пищевых продуктов. Для работы с водородом предназначена мембрана с золотым покрытием, а мембрана с фторопластовым покрытием изготавливается для работы с кислотами. По согласованию возможно изготовление датчиков с мембранами из других специальных сплавов или с антикоррозийным покрытием.
Корпус датчиков выполнен из нержавеющей стали 12Х18Н10Т и может быть покрыт различными материалами в зависимости от условий эксплуатации. Датчики имеют погружное исполнение с кабельным вводом длиной от 1 до 250 м и не требуют врезки в трубопровод. Степень защиты оболочки – IP68, что обеспечивает возможность длительного погружения в воду.
В зависимости от верхнего предела измерения доступны три базовые модели:
- VMP-ДГ‑1525‑Exia, рассчитанная на 1–6 м вод. ст. (10–60 кПа);
- VMP-ДГ‑1535‑Exia – на 10–40 м вод. ст. (100–400 кПа);
- VMP-ДГ‑1545‑Exia – 60–250 м вод. ст. (0,6–2,5 МПа).
При этом все указанные модели выдерживают двукратную перегрузку. Основные технические характеристики новых датчиков линейки VMP перечислены в табл. 1.

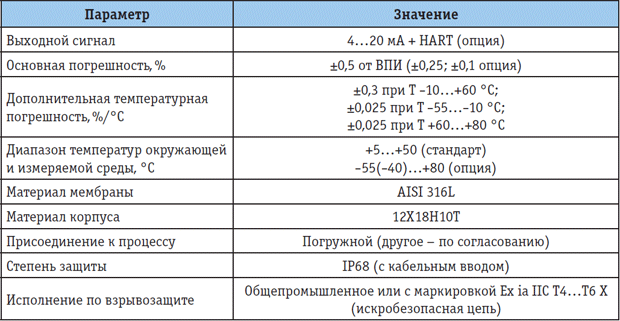

Таблица 1. Технические характеристики гидростатических датчиков давления и уровня VMP
Дистанционное управление и HART-протокол
Одной из ключевых особенностей новых моделей стала возможность дистанционной настройки параметров датчика (нуля и диапазона) без демонтажа. Управление осуществляется через линию связи 4–20 мА с помощью переносного устройства УН-ВМЭ или внешнего HART-коммуникатора.
HART-протокол позволяет:
- корректировать ноль и диапазон;
- считывать текущие значения давления и уровня;
- диагностировать состояние датчика;
- настраивать демпфирование;
- изменять единицы измерения.
Это значительно сокращает время пусконаладочных работ и обслуживания, особенно на труднодоступных или взрывоопасных объектах.
Условия эксплуатации и сферы применения
Датчики серии VMP могут эксплуатироваться как в закрытых помещениях, так и на открытом воздухе в условиях умеренного и холодного климата (исполнение УХЛ 3.1 по ГОСТ 15150). Диапазон рабочих температур – от +5 до +50 °C, опционально – от –55(–40) до +85 °C.
Климатическое исполнение, взрывозащита, материалы изготовления, степень защиты IP68, дистанционное управление – всё это предусмотрено для применения в разных отраслях промышленности. Так, для нефтегазовой отрасли необходима взрывозащита Ex ia («искробезопасная цепь»), для химической промышленности – разное покрытие разделительных мембран, в пищевом и фармацевтическом производстве востребовано исполнение из нержавеющей стали AISI 316L, включая корпус изделия, в ЖКХ и сфере экологического мониторинга такие датчики служат для измерения уровня воды в открытых резервуарах и скважинах.
Взрывозащита с маркировкой Ex ia IIC T4…T6 X позволяет устанавливать приборы в зонах классов 0, 1, 2. Дистанционная настройка без демонтажа дает возможность снизить эксплуатационные затраты. Мембраны из различных материалов обеспечивают устойчивость к разным средам, в том числе агрессивным, а пылевлагозащита IP68 позволяет датчику работать в условиях полного погружения. Поддержка HART-протокола или интерфейса OWI (рис. 1 и 2) расширяет возможности диагностики и интеграции. Наконец, по возможностям измерения новые модели охватывают диапазон от 1 до 250 м вод. ст.
Рис. 1. Гидростатический датчик серии VMP: модель 42Н с HART-протоколом
Рис. 2. Гидростатический датчик серии VMP: модель 42N с управлением по OWI
Заключение
Гидростатические датчики VMP с взрывозащитой «искробезопасная цепь Ex ia» и поддержкой HART-протокола представляют собой решение для сложных и взрывоопасных производств. Рассмотренные в статье характеристики позволяют применять эту линейку на объектах нефтегазового, химического и пищевого комплексов. Приборы соответствуют требованиям ГОСТ 31610.0, ГОСТ 30852.0 и ГОСТ 30852.10 (IEC 60079-11) по взрывозащите, а также ГОСТ Р 52931 по устойчивости к механическим воздействиям. Датчики линейки имеют разрешение на применение в РФ и странах ЕАЭС.
Добавим, что ООО «ВакууммашЭлектро» осуществляет разработку и производство средств измерения давления и обеспечивает их применение в различных отраслях промышленности с последующим сопровождением в процессе эксплуатации.
