В статье рассмотрены проблемы эксплуатации компрессорного оборудования при использовании систем антипомпажной защиты с закрытым программным кодом. Представлено современное отечественное решение АДВ.АПР, обеспечивающее прозрачность алгоритмов, высокую точность регулирования и независимость от аппаратной платформы, что позволяет снизить эксплуатационные издержки и повысить эффективность работы компрессоров.
ООО «Адвантек – Промышленная автоматизация», г. Москва
Что такое помпаж и почему он опасен
Для любого центробежного компрессора помпаж – это самый разрушительный и нежелательный режим работы. С технической точки зрения помпаж – неустойчивый режим работы турбокомпрессора, характеризующийся резкими колебаниями напора и расхода перекачиваемой среды. Это явление возникает при падении расхода ниже критического уровня и сопровождается низкочастотными колебаниями параметров. Результат – обратные выбросы газа, рост вибрации, резкое изменение нагрузок на ротор и статор.
С практической точки зрения при помпаже компрессор испытывает большие динамические нагрузки, которые могут привести к последующим длительным остановам и дорогостоящему ремонту. Современные системы управления компрессорными установками содержат различные математические алгоритмы и регуляторы, обеспечивающие защиту от помпажа.

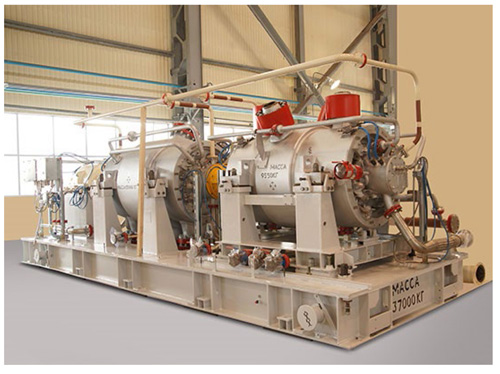

Рис. 1. Турбокомпрессорный агрегат
Основная проблематика: «черный ящик» и неоптимальные алгоритмы
Рассмотрим вариант, когда система антипомпажной защиты построена на закрытом программном коде и привязана к зарубежному оборудованию. В этом случае она становится «черным ящиком»:
- невозможно адаптировать алгоритмы под текущие условия эксплуатации;
- нет возможности диагностировать причины предпомпажных состояний;
- производитель прекратил поддержку – обновления недоступны, запчасти – под санкциями, экспертная помощь отсутствует.
Эксплуатация вынуждена работать с запасом в 20–30 %, теряя каждый день 10–15 % топливного газа, просто потому, что система не может работать ближе к границе помпажа и настроена неоптимальным образом.
Однако даже при наличии формально «открытой» системы сохраняется другой риск: сам алгоритм может быть неоптимальным. Настройка регулятора зависит от состава газа и изменения газодинамических характеристик на стороне всасывания, а точность настройки помпажной линии и рабочей точки компрессора не обеспечивает оптимального открытия антипомпажного клапана, что ведет к избыточной рециркуляции и повышенному ресурсопотреблению. В реальности это – постоянная головная боль для эксплуатации, а для собственников – прямые убытки.
Современная система антипомпажной защиты
Чтобы уйти от проблем «черного ящика» и неоптимальных алгоритмов, система антипомпажной защиты должна строиться на трех ключевых принципах: прозрачности, модульности и адаптируемости. Каждый функциональный блок отвечает за строго определенную задачу, а логика работы остается «прозрачной» – доступной для настройки, диагностики и адаптации под конкретный компрессор и режимы его эксплуатации. Рассмотрим ключевые элементы такой системы.
Прозрачность алгоритмов и независимость от производителя
В отличие от традиционных «черных ящиков» с закрытым кодом, предлагаемое решение обеспечивает полную прозрачность алгоритмов. Код защищен паролем для безопасности, но пароль передается пользователю. Это дает ключевое преимущество: пользователь может обслуживать систему собственными силами или привлечь любых квалифицированных специалистов, не будучи привязанным к конкретному вендору. Парольная защита при этом гарантирует защиту от несанкционированных вмешательств. В итоге система перестает быть зависимым от разработчика продуктом и становится управляемым активом, который полностью контролирует собственник, с защитой от санкционных рисков за счет возможности работы на отечественной элементной базе.
Модульная архитектура
Система строится из отдельных функциональных модулей, каждый из которых отвечает за конкретную задачу: обработка и резервирование сигналов с датчиков, расчет рабочей точки компрессора, формирование линий регулирования, ПИД-регулирование с возможностью подключения ограничивающих контуров, аварийное открытие клапана при резких возмущениях, балансировка параллельно работающих агрегатов, управление режимами (пуск, останов, ручное, автоматическое).
Особенности модульного подхода:
- гибкость конфигурации. Система настраивается под конкретный компрессор, а не подгоняет оборудование под усредненный алгоритм;
- удобство обслуживания. Модульность позволяет быстро локализовать и устранять неисправности, заменять или дорабатывать отдельные компоненты без остановки всей системы;
- масштабируемость. Решение легко адаптируется для работы с одним компрессором или с группой агрегатов, включая координацию их совместной работы.
Оптимальное управление ресурсами
Главная задача антипомпажной защиты – не просто предотвратить аварию, но и сделать это с минимальными экономическими потерями. Предлагаемое решение благодаря высокой точности регулирования обеспечивает четыре ключевые особенности.
Повышение КПД компрессора. Система позволяет безопасно работать с запасом до линии помпажа 10–15 % – минимальным допустимым значением по отраслевым нормам вместо традиционных 20–30 %. Поскольку максимальная эффективность компрессора достигается вблизи границы помпажа, минимизация эксплуатационного запаса напрямую повышает его коэффициент полезного действия.
Сокращение энергопотребления. Антипомпажный клапан открывается ровно настолько, насколько это необходимо для предотвращения срыва потока. Отсутствие избыточной рециркуляции снижает потери перекачиваемого газа и, как следствие, уменьшает энергозатраты на привод компрессора.
Увеличение срока службы оборудования. Бережное управление – плавное открытие и закрытие антипомпажного клапана, отсутствие резких колебаний и работа компрессора в оптимальной зоне – снижает динамические нагрузки на ротор, подшипники и уплотнения, продлевая межремонтный ресурс агрегата.
Независимость от состава газа. Расчет помпажной кривой ведется в инвариантных координатах «квадрат приведенного расхода – политропный напор». Это позволяет системе корректно отрабатывать изменения газодинамических характеристик (давления, температуры, состава газа, частоты вращения) на входе компрессора без необходимости перенастройки, что особенно важно для газоперерабатывающих и нефтехимических производств с переменным составом сырья.
Цеховой регулятор
Для компрессорных станций с несколькими агрегатами критически важна согласованная работа. Предлагаемое решение поддерживает координацию параллельно работающих компрессоров.
Балансировка антипомпажных клапанов. Исключается ситуация, когда один агрегат работает на границе помпажа, а другой – с избыточным запасом. Клапаны выравниваются, обеспечивая равномерное распределение нагрузки.
Развязка контуров регулирования. Исключается взаимное влияние регуляторов, предотвращаются колебания в системе, которые могут возникать при одновременной работе нескольких агрегатов.
Цеховой регулятор. Поддерживается заданный режим работы компрессорного цеха (давление, расход) с оптимальным распределением нагрузки между агрегатами, что повышает общую эффективность станции.
Надежность и независимость от аппаратной платформы
В отличие от зарубежных систем, жестко привязанных к конкретному оборудованию, предлагаемое решение не критично к аппаратной платформе. Система может работать на контроллерах различных производителей, в том числе российских, включенных в реестр Минпромторга. Это дает:
- защиту от санкционных рисков (возможность использования отечественной элементной базы исключает зависимость от импортных поставок);
- свободу выбора оборудования (потребитель не привязан к конкретному производителю контроллеров);
- сохранение инвестиций (модернизация возможна без замены аппаратной части).
Заключение
Представленные принципы – прозрачность алгоритмов, модульная архитектура, оптимальное управление ресурсами, координация группы агрегатов и независимость от аппаратной платформы – лежат в основе отечественного решения АДВ.АПР, разработанного компанией «Адвантек – Промышленная автоматизация».
АДВ.АПР – это программно-технический комплекс для антипомпажной защиты и регулирования центробежных нагнетателей на всех режимах работы. Переход на открытые отечественные решения позволяет защитить оборудование от аварий и обеспечить его работу в оптимальном режиме.
Опубликовано в журнале «ИСУП» № 1(121)_2026
