В статье рассмотрено назначение преобразователей частоты и проблемы, которые решаются с их помощью на производстве. Представлены четыре различные серии ПЧ СИРИУС, рассказано о сферах их применения, приведены сравнительные характеристики.
ООО «ТЭС», г. Воронеж
В эпоху современного индустриального развития эффективность производства напрямую зависит от степени автоматизации и энергосбережения. Одним из ключевых элементов, позволяющих достичь этих целей, выступает частотный преобразователь (ПЧ) – устройство, которое сегодня можно назвать «умным сердцем» любого электропривода.
Внедрение частотных преобразователей на производстве переводит работу оборудования на качественно новый уровень. Основные вопросы, которые решаются с помощью частотного преобразователя:
- экономия электроэнергии – один из самых весомых аргументов в пользу внедрения ПЧ, так как многие механизмы (насосы, вентиляторы, компрессоры) по своей природе не всегда требуют полной мощности при эксплуатации. Согласно законам физики, потребляемая мощность, например, вентилятора пропорциональна кубу частоты его вращения, следовательно, если снизить скорость вращения вентилятора всего на 20 % (до 80 % от номинального значения), то его потребление электроэнергии упадет до 50 % от номинала;
- плавный, алгоритмизированный пуск и останов электродвигателей и, как следствие, повышение эксплуатационного ресурса производственного оборудования. Прямой пуск электродвигателя от сети сопровождается огромными пусковыми токами и механическими пусковыми нагрузками, такими как гидроудары в трубах (риск прорывов), рывки в механизмах (быстрый износ редукторов и ремней), просадки напряжения в сети (мигание света, сбои работы другого оборудования) и т. д. Внедрение частотных преобразователей позволяет минимизировать негативные последствия от прямых пусков электродвигателей;
- автоматизация технологических процессов и улучшение условий труда персонала предприятия – дополнительные аргументы в пользу внедрения ПЧ. Преобразователи частоты дают возможность интегрировать электродвигатель в существующую АСУ ТП предприятия, например, для поддержания постоянного давления в системе водоснабжения (изменение производительности насоса в зависимости от фактического расхода воды), или для поддержания температуры в сушильной камере (автоматическая регулировка оборотов вентилятора), или для точного позиционирования конвейера. Иными словами, производство становится «умным» и зачастую уже не требует постоянного присутствия человека-оператора на рабочем месте. Дополнительно следует отметить, что работа электродвигателя на пониженных оборотах часто означает и снижение уровня акустического шума на производственном участке, что создает комфортную рабочую атмосферу для персонала.
В качестве иллюстрации рассмотрим частотные преобразователи СИРИУС, представленные на российском рынке приводной техники уже более десяти лет. На текущий момент модельный ряд ПЧ СИРИУС включает четыре серии – СИРИУС-А2, СИРИУС-С2, СИРИУС-С8 и СИРИУС-С80 с разными диапазонами мощностей, предназначенные для различных применений: от типовых промышленных задач до проектов с повышенными требованиями к функциональности и масштабируемости. Концепция развития как серий, так и отдельных моделей линейки ориентирована на рациональное соотношение капитальных затрат на внедрение и эксплуатационного эффекта и воплощается в ПЧ СИРИУС как комплексное решение, которое позволяет снизить энергопотребление и издержки на обслуживание оборудования за счет управляемого пуска и регулирования, а также расширяет возможности автоматизации (интеграция в существующие АСУ ТП, реализация алгоритмов управления скоростью и моментом, использование встроенных функций регулирования).
Частотные преобразователи серий СИРИУС-A2 и СИРИУС-С2 (рис. 1) предназначены для управления электродвигателями небольших мощностей, но при этом являются современными полнофункциональными векторными преобразователями общепромышленного назначения, которые можно использовать при решении большинства инженерных задач, возникающих на производстве. Преобразователи оснащены аналоговыми и цифровыми входами, выходами и интерфейсами, которые позволяют осуществлять интеграцию в существующую АСУ ТП и воплощать различные режимы удаленного управления ПЧ. Устройства снабжены выносной панелью оператора с одновременной индикацией нескольких рабочих и технологических параметров электропривода, поддерживают векторное управление как с заданием и поддержанием скорости, так и с заданием и поддержанием крутящего момента на валу электродвигателя, что позволяет применять ПЧ СИРИУС-A2 и СИРИУС-С2 в проектах, где требуются различные варианты по управлению динамикой привода.

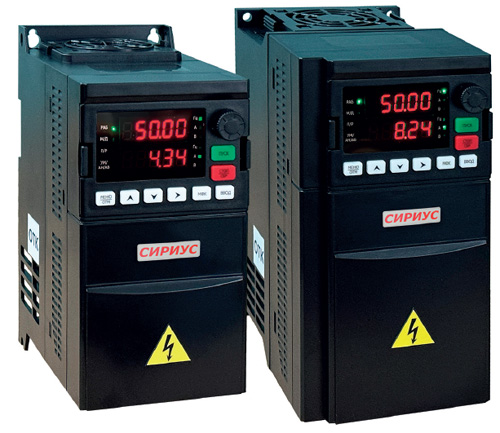

Рис. 1. Частотные преобразователи серий СИРИУС-А2 и СИРИУС-С2
В отличие от серий СИРИУС-А2/С2, частотные преобразователи серий СИРИУС-С8 и СИРИУС-С80 (рис. 2 и 3) ориентированы на управление как электродвигателями небольших мощностей, например 0,75 кВт, так и «супермощными гигантами» вплоть до 800 кВт. Широкий диапазон мощностей в сочетании с программной настройкой под конкретные производственные задачи определяет гибкость применения этих ПЧ в различных отраслях. Базовая конфигурация включает стандартный набор входов, выходов и интерфейсов с возможностью расширения с помощью установки дополнительных плат. Реализована поддержка векторного управления в замкнутом контуре по скорости при использовании датчика обратной связи, что повышает точность поддержания заданных параметров электропривода. Такие характеристики позволяют применять преобразователи серий СИРИУС-С8 и СИРИУС-С80 в проектах модернизации и автоматизации технологических процессов разного масштаба.

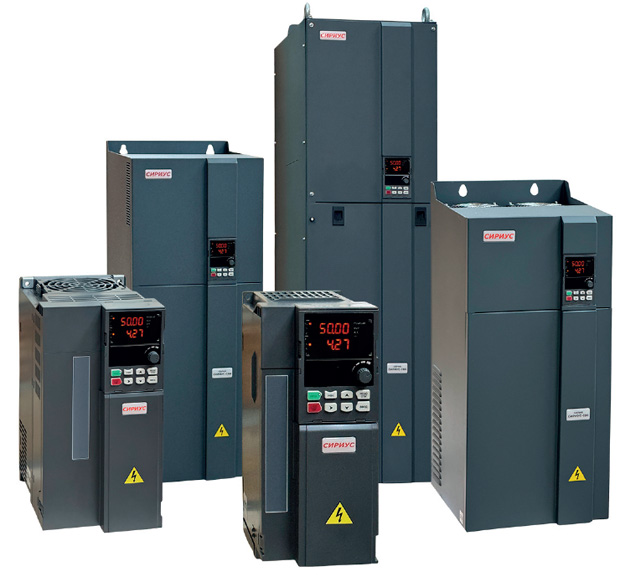

Рис. 2. Частотные преобразователи серии СИРИУС-С80

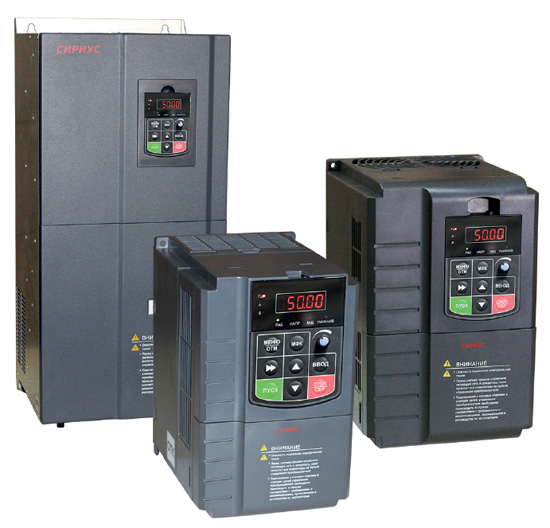

Рис. 3. Частотные преобразователи серии СИРИУС-С8
Основные технические характеристики и функциональные возможности преобразователей частоты СИРИУС приведены в сводной таблице.

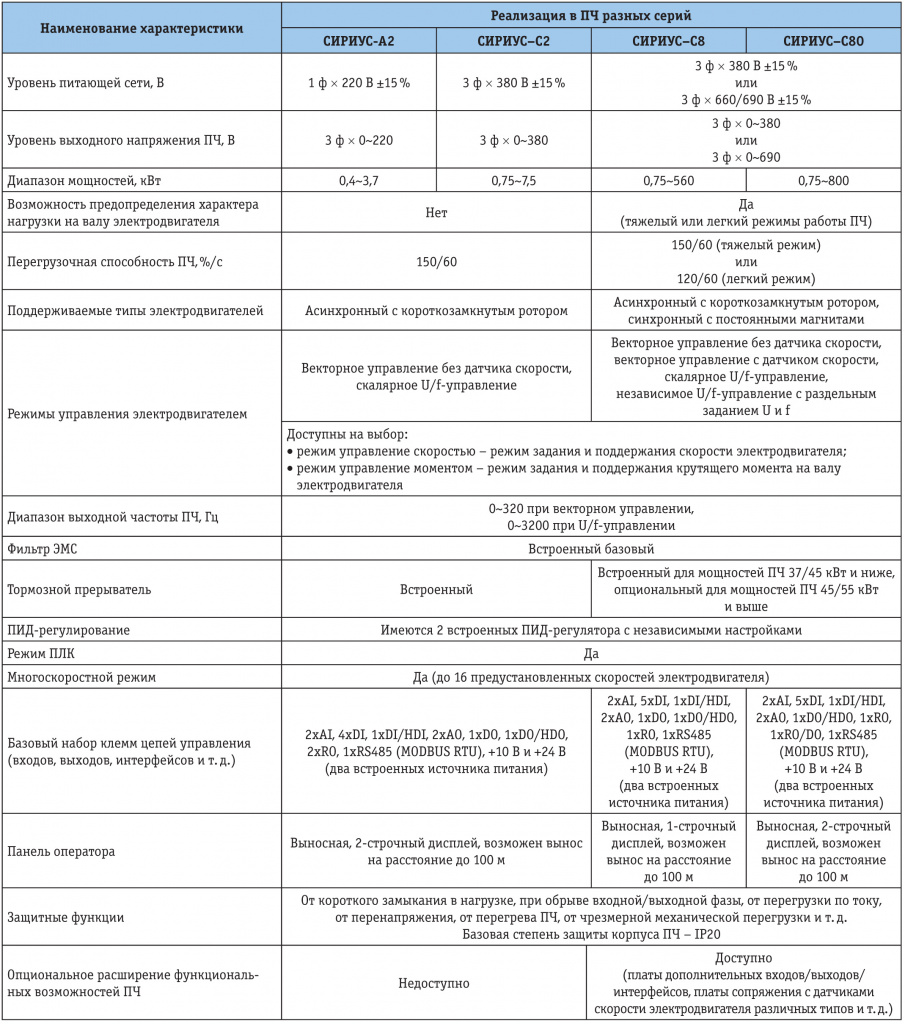

Таблица 1. Основные технические характеристики и функциональные возможности преобразователей частоты СИРИУС (увеличить изображение)
В заключение отметим, что частотные преобразователи давно перестали быть экзотикой и превратились в стандарт промышленной автоматизации. Их важность для производства очевидна: это инструмент, который одновременно и экономит бюджет, и продлевает жизнь оборудованию, и повышает качество готовой продукции предприятия. В условиях растущих цен на энергоносители и ужесточения конкуренции отказ от внедрения частотного регулирования – это ошибка предприятий, которая означает сознательное решение тратить больше ресурсов. Современное производство должно быть не просто мощным, а интеллектуальным и энергоэффективным. Частотные преобразователи помогают ему стать таким.
Опубликовано в журнале «ИСУП» № 1(121)_2026
А. С. Лапков, генеральный директор,
руководитель направления частотно-
регулируемого привода,
ООО «ТЭС», г. Воронеж,
тел.: +7 (473) 258-5092,
эл. почта: info＠rus-privod.ru
Иллюстрации предоставлены компанией ООО «ТЭС»
