Измерительная система АТМ-3 предназначена для объемно-массового учета в парках резервуаров, коммерческого и технологического учета жидких продуктов в соответствии с ГОСТ 8.587-2019, ее особенности позволяют собрать любую конфигурацию системы в зависимости от особенностей проекта. В статье рассмотрены функциональность, варианты исполнения, сферы применения АТМ-3.
АО «Альбатрос», г. Москва
Более 10 лет назад с опорой на корпоративные стандарты и требования известных нефтяных компаний были разработаны измерительные системы «Альбатрос ТанкСупервайзер» (АТС) и «Альбатрос ТанкМенеджер» (АТМ). В процессе их разработки, производства, поставки заказчику и эксплуатации стало понятно, что построенные по этим требованиям системы не всегда оптимальны, а иногда и избыточны для наших условий эксплуатации, технологий переработки, хранения и учета. Как с точки зрения стоимости, так и в плане технического содержания решений. В результате полученного опыта была разработана система «Альбатрос ТанкРезерв» (АТР), упрощающая построение систем и снижающая расходы заказчика на их приобретение, монтаж и эксплуатацию. При параллельном существовании всех трех систем обнаружилось, что достаточно высокий процент заказчиков хотел видеть набор оборудования, заимствованный из разных систем. Условно говоря, АТР с дополнительным оборудованием из АТС или АТС с дополнительным оборудованием из АТМ. Это вызывало неразрешимые трудности, связанные с требованиями и конфигурацией описания типа средств измерений (ОТ СИ). Так было принято решение о создании системы-конструктора, объединяющей все решения, с модернизированными приборами, под едиными сертификатами ТР ТС и ОТ СИ, позволяющими заказчику «собрать» любую конфигурацию по его стандартам или желанию.
Система измерительная управляющая «Альбатрос ТанкМенеджер‑3» (далее – АТМ‑3) предназначена для объемно-массового учета в парках резервуаров, реализации коммерческого и технологического учета жидких продуктов с функциями контроля технологических процессов; измерения параметров нефти, нефтепродуктов и других жидких продуктов в мерах вместимости высотой от 1,5 до 25,0 м косвенным методом статических измерений (с возможностью ручного ввода значения плотности) и косвенным методом, основанным на гидростатическом принципе. При измерении массы нефти и нефтепродуктов система удовлетворяет требованиям ГОСТ 8.587-2019 в рабочей области диапазона измерений.
Функциональность. В зависимости от исполнения система АТМ‑3 в автоматическом режиме определяет уровни взлива продукта контактным либо бесконтактным способом, подтоварной воды, снимает профиль температуры по высоте РВС (в 4, 8 или 16 точках), имеет диапазон измерения избыточного давления паров от –10 до 10 кПа, диапазон измерений гидростатического давления от 0 до 150 кПа. Контролируемая среда: нефть, нефтепродукты, газовый конденсат, сжиженный газ и другие жидкие продукты с плотностью от 420 до 1070 кг/м³.
Принцип действия: косвенный метод статических измерений (с возможностью ручного ввода значения плотности) и косвенный метод, основанный на гидростатическом принципе. Интегрирование в АСУ ТП: HART, RS‑485 (протокол Modbus RTU), Ethernet (протокол Modbus TCP/IP), HTTP, FTP, USB FLASH, USB (эмуляция последовательного порта с наложением протокола Modbus RTU).
Особенности. Может поставляться для группы резервуаров и по принципу «один резервуар – одна система»; поддерживается связь с полевыми приборами по HART-протоколу (за исключением датчиков предельного уровня); можно приобрести любой прибор из состава системы отдельно. Вид взрывозащиты – искробезопасная электрическая цепь уровня «ia».
Применение: как на горизонтальных стальных резервуарах, в том числе находящихся под давлением, так и на вертикальных резервуарах с понтоном и без него. Гарантийный срок на серийную продукцию 3 года. Срок службы прибора 14 лет. Технические и метрологические характеристики АТМ‑3 перечислены в табл. 1, исполнения системы указаны в табл. 2, состав и функциональное назначение приборов – в табл. 3.

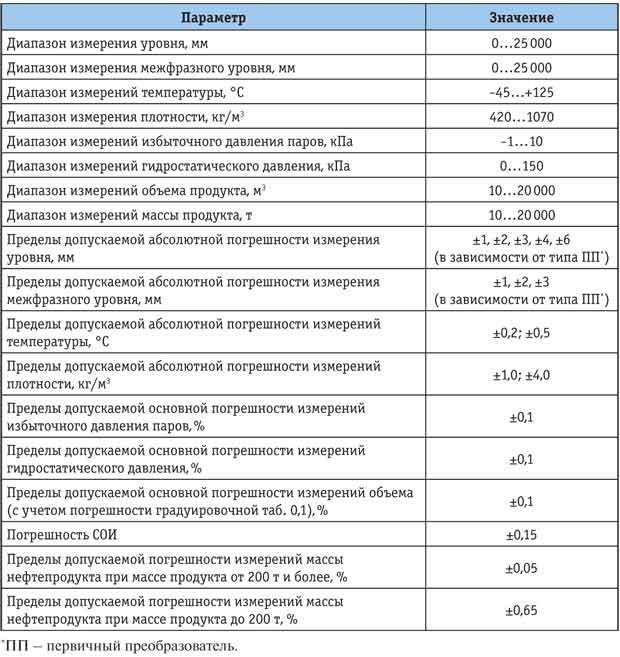

Таблица 1. Технические и метрологические характеристики АТМ-3

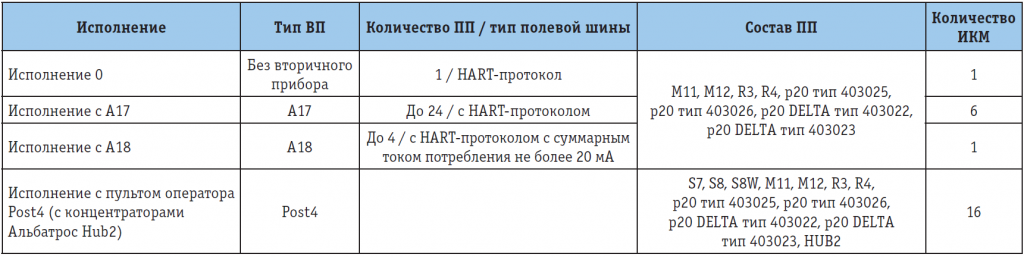

Таблица 2. Исполнения системы АТМ-3 (увеличить изображение)

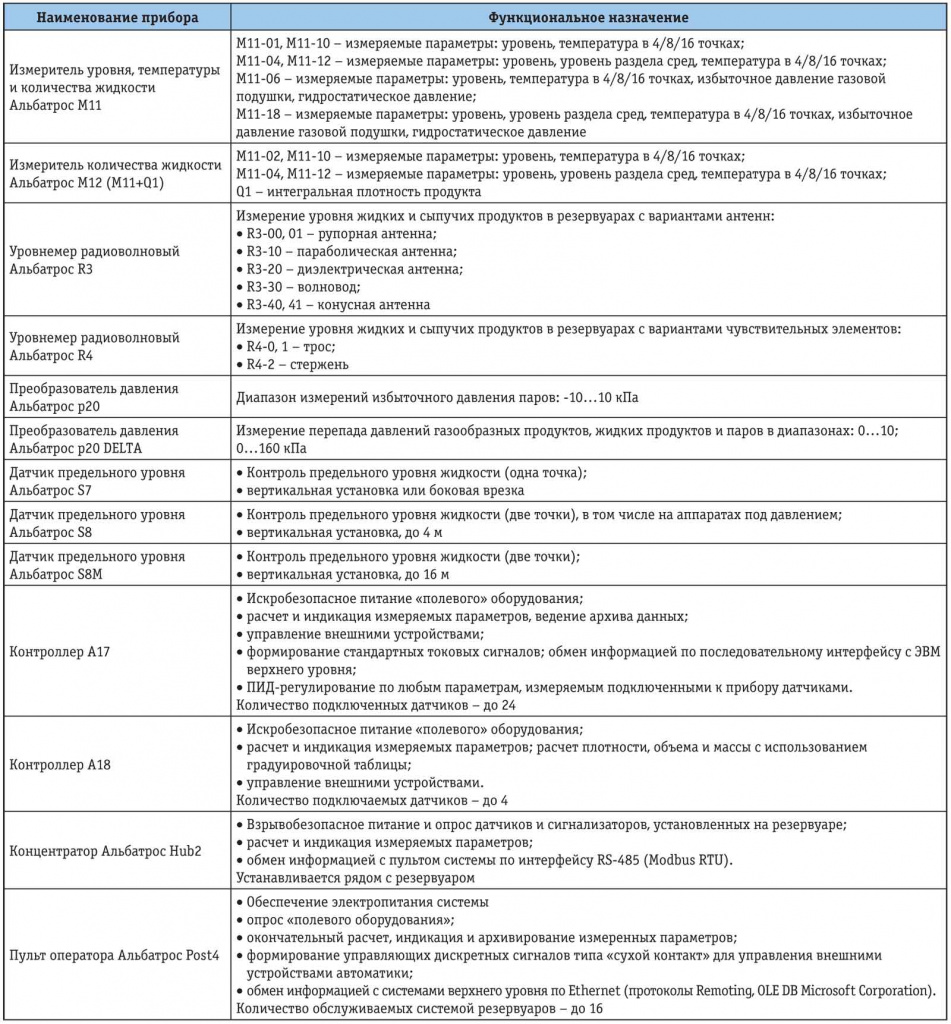

Таблица 3. Состав и функциональное назначение приборов системы АТМ-3 (увеличить изображение)
Объем продукта является целевой функцией измеренного уровня и данных актуальной градуировочной таблицы из паспорта на резервуар. Масса продукта вычисляется как произведение вычисленного объема на интегральную плотность, приведенных к одной и той же температуре, с вычетом массы балласта.
Для реализации коммерческого учета нефтепродуктов комплект системы позволяет сконфигурировать три основных варианта технологической схемы контроля:
- типовое проектное решение, включающее уровнемер (радиоволновый или магнитострикционный), многоточечный температурный преобразователь и преобразователи гидростатического давления «Альбатрос р20/р20 DELTA»;
- измеритель количества жидкости «Альбатрос М12», состоящий из измерителя уровня / средней температуры «Альбатрос М11-02/04/10/12» и датчика интегральной плотности «Альбатрос Q1»;
- измеритель уровня, температуры и количества жидкости «Альбатрос М11-06»/«Альбатрос М11-18».
Первый вариант сопряжен с выводом аппарата «из технологии» и требует до четырех точек подключения к процессу, в том числе в «нижнем поясе» РВС. Другие два варианта возможны без проведения огневых и сварочных работ и требуют лишь одну точку подключения к процессу. Контроллеры А17, А18 и пульт оператора стационарный Post4 предназначены для приема и обработки измеряемых параметров, проведения вычислительных операций, а также вывода результатов измерений и вычислений на панель индикации.
Разработанное математическое и программное обеспечение системы реализует:
- визуализацию измеренных параметров и аварийных оповещений;
- вычисление объема и плотности продукта с учетом градиента температуры по высоте резервуара;
- вычисление текущей массы продукта в резервуаре, а также отображение динамики ее изменения;
- формирование отчетов по товарным операциям.
АТМ 3 исполнения Post4 разработана на базе промышленного компьютера, готовых средств промышленной коммуникации и имеет законченное исполнение в виде типового шкафа с панелью индикации и дополнительными автоматизированными рабочими местами (АРМ) операторов при необходимости. Применение открытых решений дает возможность по размеру и функционально масштабировать АТМ 3 Post4 в соответствии с требованиями и стандартами конкретного предприятия. На базе АТМ 3 Post4 могут быть реализованы:
- автоматические системы измерения объема и массы (АСИ) в составе автоматизированной системы управления технологическим процессом (АСУ ТП);
- автономная АСИ с АРМ операторов;
- АСУ ТП резервуарного парка.
Реализация АТМ 3 Post4 на основе стандартных средств вычислительной техники и промышленных коммуникаций, за счет введения дополнительного программного обеспечения (ПО), дополнительных коммуникационных шлюзов или серверов информационной безопасности (ИБ), позволяет настроить систему на особенности промышленного применения или прозрачно интегрировать ее в автоматизированную систему управления предприятием (АСУП). В АТМ 3 Post4 реализован обмен данными с системами верхнего уровня по промышленным протоколам Modbus RTU, Modbus TCP, OPC DA, OPC UA, который может быть расширен и настроен под требования конкретного применения.
В зависимости от состава функций промышленный компьютер системы обработки информации (СОИ) может быть реализован в виде панельного компьютера, компьютера в индустриальном стоечном исполнении, сервера или набора серверов с реализацией средств обеспечения отказоустойчивости и ИБ.
В АТМ 3 Post4 реализованы требования к ПО средств измерений по защите измерительной информации. Открытая архитектура АТМ 3 Post4 позволяет внедрить в нее технические средства и ПО защиты информации, принятые у конкретной компании, обеспечив возможность безопасно интегрировать ее в систему обеспечения информационной безопасности предприятия.
Рекомендации по применению системы измерительной управляющей АТМ-3 приведены в табл. 4.

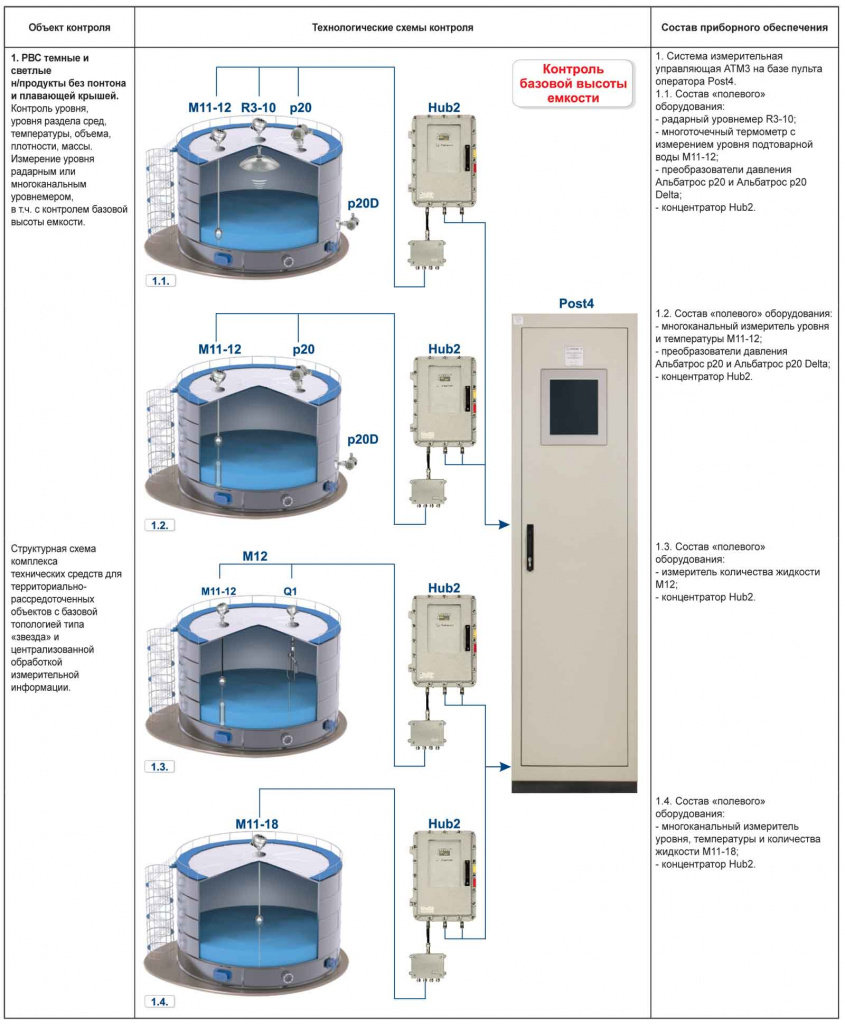

Таблица 4. Рекомендации по применению системы измерительной управляющей АТМ-3 на технологических площадках подготовки, транспорта и хранения светлых и темных нефтепродуктов и сжиженных углеводородов (увеличить изображение)

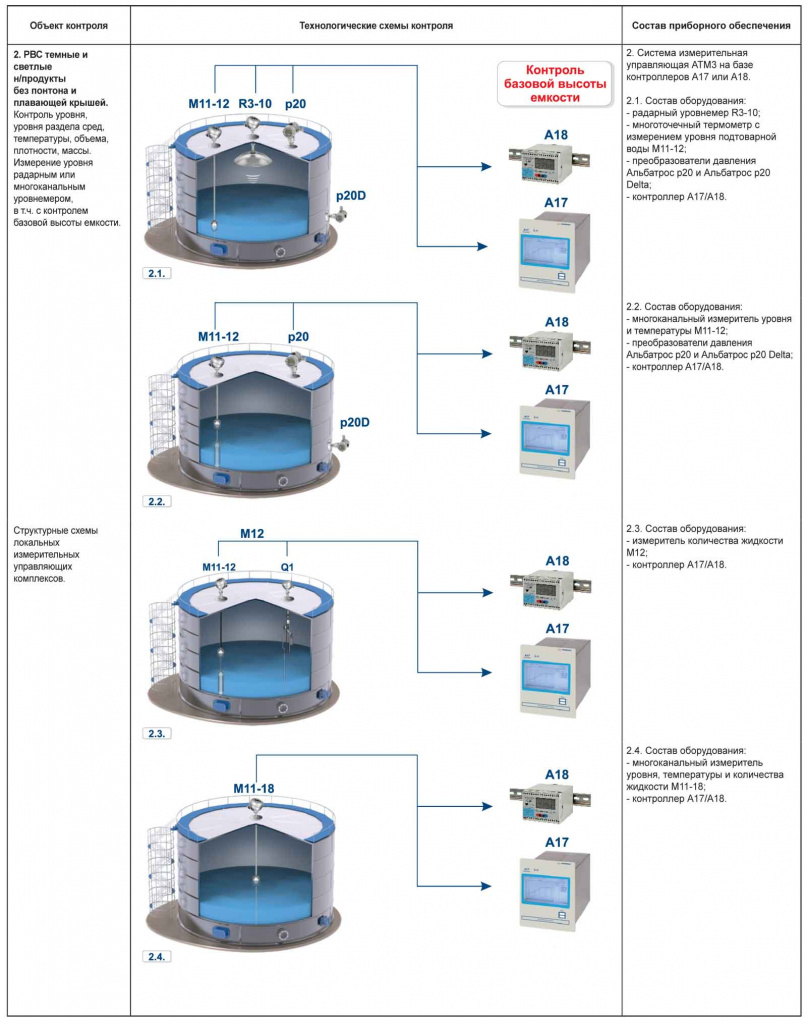

Таблица 4 (продолжение), (увеличить изображение)

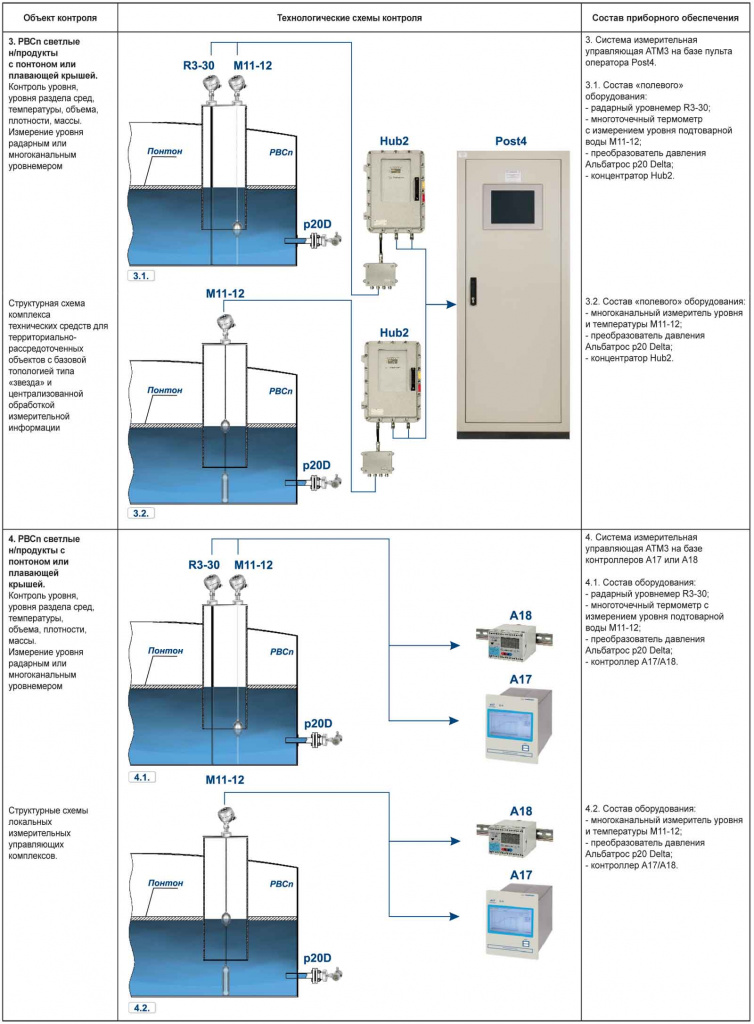

Таблица 4 (продолжение), (увеличить изображение)

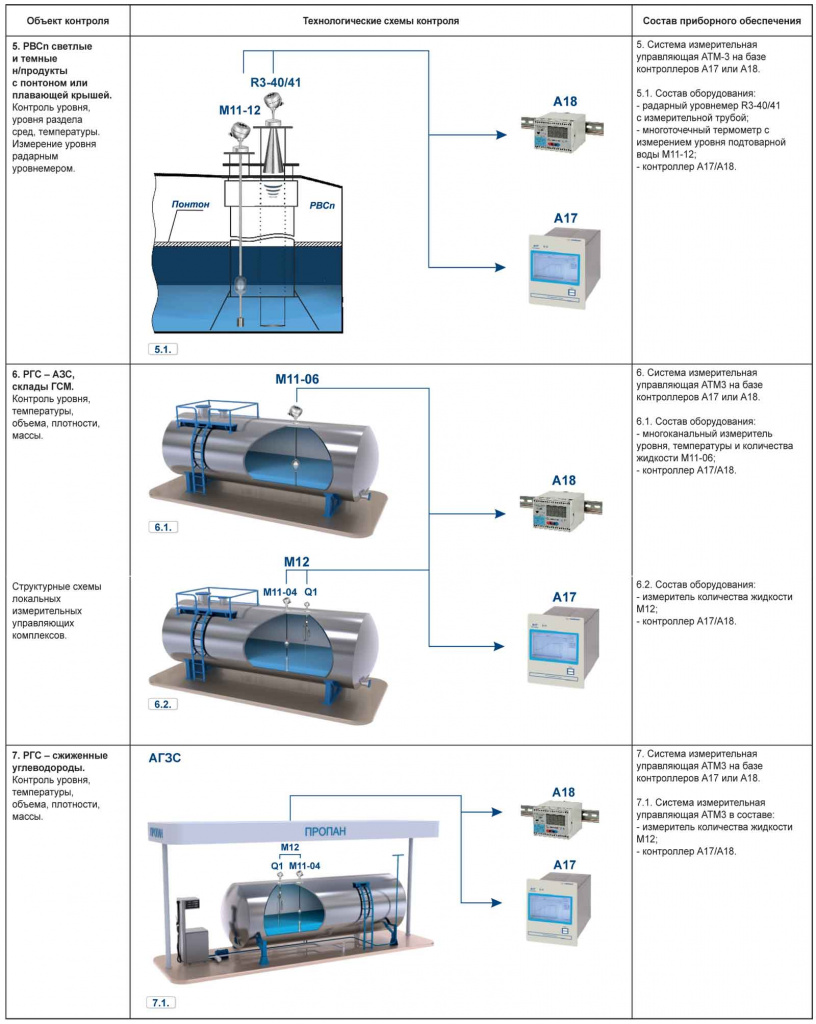

Таблица 4 (окончание), (увеличить изображение)
Опубликовано в журнале «ИСУП» № 1(121)_2026
А. В. Ван, к. т. н., заместитель
коммерческого директора,
А. Г. Терехин, начальник отдела разработки
и сопровождения ПО,
АО «Альбатрос», г. Москва,
тел.: +7 (499) 682-9991,
эл. почта: market@albatros.ru
Иллюстрации предоставлены компанией АО «Альбатрос»
