Mitra V2000 – универсальный преобразователь частоты от ДКС

В статье представлена серия векторных преобразователей частоты под российской торговой маркой Mitra, предназначенных для управления трехфазными асинхронными двигателями. Рассмотрены сферы применения данных ПЧ и их особенности (интерфейсы, защита, перегрузочная способность и др.).

АО ДКС

скачать pdf >>

Автоматизация производственных процессов – фактор экономического роста, а значит, и укрепления суверенитета страны. Поэтому тренд на автоматизацию становится все более актуальным для всех отраслей: добывающей промышленности, нефтепереработки, металлургии, машиностроения, химии, электроэнергетики, а также агропромышленного комплекса.

Современным предприятиям важно быстро внедрять системы автоматизированного управления технологическими процессами (АСУ ТП) и адаптировать их под требования пользователей. В ответ на эти потребности российская компания ДКС разработала линейку оборудования Mitra для промышленной автоматизации. Один из продуктов серии – преобразователь частоты Mitra V2000.

Что это

Mitra V2000 – это векторные преобразователи частоты (ПЧ), разработанные специально для управления трехфазными асинхронными двигателями: от вентиляторов и насосов до конвейеров и подъемно-транспортных механизмов. Линейка покрывает диапазон от 0,4 до 500 кВт и поддерживает как векторное (с энкодером и без), так и скалярное управление (рис. 1).

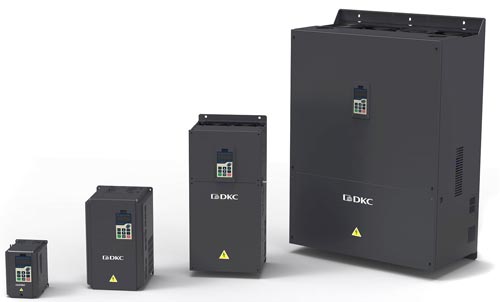

Рис. 1. Векторные преобразователи частоты Mitra V2000 разных типоразмеров

Где применяются преобразователи частоты

ПЧ Mitra V2000 находят применение в первую очередь в промышленном производстве – там, где конвейеры, насосные станции, вентиляторы должны работать без сбоев. Интеграция преобразователей частоты позволяет строить управляемые приводы и сложные схемы с динамичной подстройкой. И наконец, ПЧ могут применяться на инфраструктурных объектах, на которых нужны плавные пуски, регулировки и защита при нестабильности се­ти.

Особенности Mitra V2000

У преобразователей частоты ДКС есть ряд особенностей.
- Преобразователь частоты оснащен простым ПЛК, имеет 6 дискретных и 2 аналоговых входа, 2 ре­ле, 2 транзисторных и 2 аналоговых выхода, при этом один вход и выход работают до 100 кГц (подходит для высокочастотных датчиков и энкодер-контроля). Настройки можно копировать через съемную панель оператора, что упрощает тиражирование решения.
- Поддерживаются функции: защита от перенапряжения, токоограничение, автоподхват двигателя, переключение между двумя двигателями, устойчивость к перепадам се­ти и режим U/F с раздельным управлением напряжением и частотой.
- При векторном управлении с энкодером момент – до 200 % от номинального уже с 0 Гц, отклик – менее 10 мс. При векторном управлении без энкодера момент – 150 % от 0,5 Гц, отклик – менее 20 мс. Диапазон регулирования – до 1 : 1000 с энкодером и 1 : 100 без. Имеется встроенный ПИД-регулятор, предустановка 16 скоростей, гибкие кривые разгона/торможения, что важно для точного управления динамикой процесса.
- Устройство поддерживает 150 % перегрузки в течение 60 с и 180 % в течение 3 с, что гарантирует работу при пиковых нагрузках без выхода из строя.
- Встроены тормозные прерыватели для уст­ройств с мощностями до 45 кВт и ЭМС-фильтры до 22 кВт. Поддерживаются протоколы Modbus RTU (RS‑485) и CANopen (CAN), можно подключить плату для энкодера, есть функция копирования настроек.
- Преобразователи частоты мощностью до 55 кВт включены в складскую номенклатуру. Производство оборудования осуществляется на собственных производственных площадках (рис. 2).

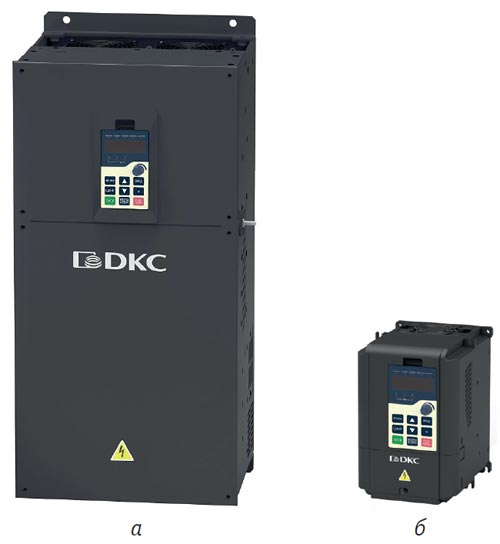

Рис. 2. ПЧ Mitra V2000: а – с металлическим корпусом; б – с пластиковым корпусом

Преобразователи частоты серии Mitra V2000 оснащены функциями защиты, управления и поддержки работы с энкодерами, что позволяет использовать их в составе автоматизированных систем управления электроприводами без применения ряда дополнительных устройств. Устройства Mitra V2000 предназначены для управления асинхронными электродвигателями и применяются в проектах автоматизации технологических процессов. Функциональные возможности преобразователей включают средства управления, защиты и обмена данными, необходимые для интеграции в системы промышленной автоматизации.

Опубликовано_в журнале «ИСУП» № 6(120)_2025

А. С. Валентьев,
АО ДКС,
тел.: +7 (495) 777-7779,
e-mail: info@dkc.ru

Иллюстрации предоставлены компание АО ДКС
