Преобразователь интерфейсов (шлюз) GW-BT/E-1 разработан для построения систем мониторинга с беспроводными Bluetooth-датчиками. В статье рассмотрены характеристики устройства, а также особенности построения систем мониторинга с помощью мобильного приложения Relsib Configurator и облачного сервиса RelsibCloud.
ООО НПК «Рэлсиб», г. Новосибирск
Современные системы передачи данных строятся на основе разных интерфейсов и протоколов, единого стандарта для всех систем не существует. Поэтому важнейшая задача при построении любой автоматизированной системы – обеспечить совместимость устройств, входящих в ее состав. Распространенным техническим решением, позволяющим справиться с проблемой совместимости, являются преобразователи интерфейсов и протоколов, они же – конвертеры. Сегодня на рынке представлено множество этих устройств на разные интерфейсы и протоколы. Одни из них (преобразователи интерфейсов) работают только на физическом уровне, преобразуя интерфейс и не меняя данные, другие (преобразователи протоколов, или шлюзы) осуществляют преобразование на программном уровне. В статье мы расскажем о преобразователе интерфейсов, который является одновременно шлюзом, то есть может осуществлять преобразование как на аппаратном, так и на программном уровне, благодаря чему с его помощью можно строить двухуровневые системы мониторинга: с нижним уровнем датчиков и верхним аналитическим уровнем, реализованным в облаке и в личном гаджете.
Преобразователь интерфейсов (шлюз) GW-BT/E-1 (рис. 1) является российским оборудованием. Его разработала научно-производственная компания (НПК) «Рэлсиб» из г. Новосибирска. С самого начала костяк коллектива этого предприятия составляла группа инженеров, которые занимались разработками, причем их изделия заслужили признание не только в России, но и поставлялись за рубеж в разные страны мира. Компания специализируется главным образом на создании беспроводных измерительных приборов для климат-контроля. Бoльшая часть этих приборов снабжена встроенным модулем Bluetooth, что позволяет строить локальные беспроводные системы мониторинга. Например, разработчики «Рэлсиб» создали миниатюрный датчик температуры RELSIB WT52, который может измерять температуру тела ребенка на улице, температуру воздуха в детской комнате или воды в ванной, передавая результаты измерений по Bluetooth в мобильное приложение на родительском телефоне.
Рис. 1. Преобразователь интерфейсов (шлюз) GW-BT/E-1: а – внешний вид; б – панель подключения
Именно для построения систем мониторинга с Bluetooth-датчиками был разработан преобразователь интерфейсов (шлюз) GW-BT/E-1, на базе которого можно создавать системы на фармацевтических и продовольственных складах, в больницах и поликлиниках, в школах, на предприятиях микроэлектроники, точного машиностроения, легкой промышленности, в теплицах, оранжереях и, конечно же, в домашнем хозяйстве.
Устройство имеет современный пластиковый корпус для настенного или потолочного монтажа, куда оно устанавливается и принимает данные по Bluetooth 5.0 от приборов НПК «Рэлсиб», оснащенных Bluetooth-модулем. Один преобразователь интерфейсов GW-BT/E-1 может опрашивать до 30 приборов.
Кроме радиомодуля Bluetooth, преобразователь GW-BT/E-1 имеет два выходных интерфейса: RS-485 Modbus для подключения к локальной системе автоматизации и проводной Ethernet для отправки данных в облачный сервис RelsibCloud. Для конфигурирования преобразователя используется универсальное мобильное приложение Relsib Configurator.
Облачный сервис RelsibCloud является собственной разработкой компании и пока поддерживает подключение только приборов НПК «Рэлсиб». Однако таких приборов уже много: компания изготавливает широкую номенклатуру беспроводных датчиков с поддержкой Bluetooth 5.0 (рис. 2). В настоящее время это датчики для контроля температуры, относительной влажности, освещенности, уровня / протечки / состояния контактов, содержания СО2 в воздухе, положения двери, уровня содержания пыли в воздухе (в разработке), а также тревожная кнопка. Кроме того, выпускаются датчики с одновременным измерением нескольких параметров (до четырех).

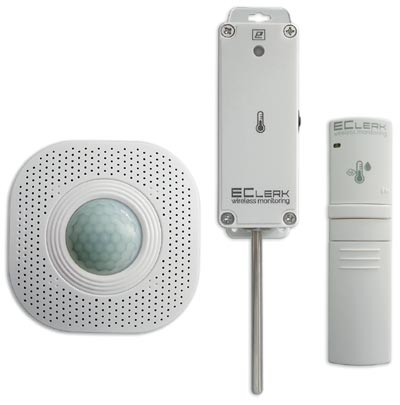

Рис. 2. Датчики разработки и производства НПК «Рэлсиб»
Приборы изготавливаются в трех конструктивных исполнениях, в том числе миниатюрном (M), офисном (B) и герметичном (I), оснащены Bluetooth-модулями различной мощности с передачей данных на расстояния до 50 и 200 м, причем данные передаются каждые 3 секунды. Датчики работают в широковещательном режиме (режиме метки), без соединения. Это позволяет значительно увеличить надежность передачи информации.
Данные могут приниматься неограниченным количеством приемников (преобразователями интерфейсов, мобильными приложениями). С помощью нужного набора датчиков и мобильного приложения EClerk-WM можно легко создать автономную (без использования облачного сервиса) систему мониторинга с возможностью удаленного оповещения через телеграм-канал.
Шлюз GW-BT/E-1 позволяет создать надежную многофункциональную систему мониторинга с нижним и верхним уровнем контроля. В приведенной схеме (рис. 3) данные с беспроводных датчиков EClerk-WS и термогигрометров Ivit-s-1-b, снабженных Bluetooth-модулем, принимаются шлюзом GW-BT/E-1 и далее отправляются по шине RS-485 в локальную систему автоматизации, а по линии Ethernet – в облачный сервис RelsibCloud. В облаке данные архивируются, а также визуализируются с помощью встроенного веб-приложения. Эту информацию можно просмотреть на экране телефона или другого устройства. Веб-приложение позволяет не только отображать данные в виде таблиц и графиков, но и создавать нужные мнемосхемы, проводить анализ данных, формировать отчеты.

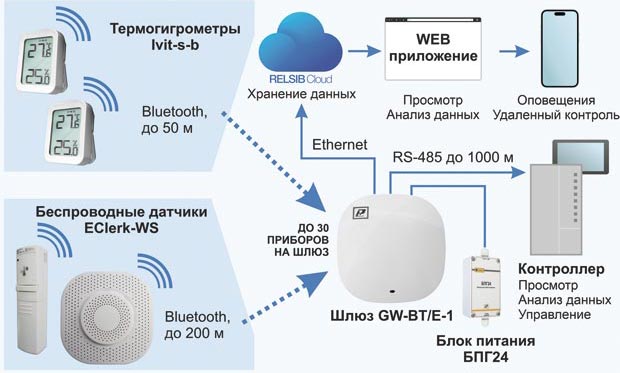

Рис. 3. Преобразователь интерфейсов GW-BT/E-1 в системе мониторинга и автоматизации
Система мониторинга НПК «Рэлсиб» имеет ряд функциональных особенностей. Датчики передают информацию в широковещательном режиме и не требуют постоянного установления соединения. Передаваемые данные в мобильном приложении и облачном сервисе привязываются к объекту измерения, что позволяет заменять датчики без необходимости перенастройки всей системы. Процедура ввода в эксплуатацию и обслуживания упрощена: датчики активируются нажатием кнопки, а их привязка к шлюзу и приложению осуществляется посредством сканирования QR-кода. При периоде передачи данных около 3 секунд ресурс встроенной батареи Bluetooth-датчиков составляет до трёх лет. Облачный сервис RelsibCloud предоставляется без дополнительной платы.
Опубликовано в журнале «ИСУП» № 5(119)_2025
