В статье представлено оборудование АО «Альбатрос» для измерения уровня нефтепродуктов: измерители уровня радиоволновые РДУ3 и уровнемеры поплавковые ДУУ10/11. Рассказано о конструктивном исполнении приборов, особенностях монтажа и применения.
АО «Альбатрос», г. Москва
Учет товарных потоков на предприятиях подготовки, транспортировки и хранения нефтепродуктов является необходимой и одной из основных операций контроля технологических процессов. Внедрение автоматизированных систем контроля учетных операций, уход от «ручных» измерений – актуальные задачи для предприятий топливно-энергетического комплекса. Технологические переделы на этих предприятиях, их коммерческая эффективность требуют оптимизации контроля и рациональности управления процессами, в том числе с точки зрения минимизации потерь при подготовке и хранении нефтепродуктов.
Одной из основных задач мониторинга емкостного оборудования (РГС/РВС) является измерение текущего уровня и объема нефтепродукта с высокой степенью точности. И не случайно, так как цена ошибки в процессе измерения данного параметра слишком высока. К примеру, при эксплуатации РВС объемом 3000 м3 с базовой высотой 12 м измерение уровня продукта с погрешностью ±3 мм приводит к неучтенным остаткам до 0,9 м3, то есть приблизительно к пяти «бесхозным» бочкам нефтепродукта. Несложно пересчитать стоимость ошибки измерения в денежном эквиваленте.
Для измерения уровня продуктов в РГС/РВС компания «Альбатрос» производит два типа высокоточных измерителей уровня с основной погрешностью измерений ±1 мм: радиоволновый и поплавковый магнитострикционный.
Измерители уровня радиоволновые РДУ3
В состав измерителей РДУ3 в зависимости от исполнения входят:
- уровнемер радиоволновый РДУ3М (ПП);
- блок сопряжения с датчиком БСД5А (далее – БСД5А (ВП));
- блок сопряжения с датчиком БСД5Н (далее – БСД5Н (ВП));
- контроллер А17 (ВП);
- контроллер А18 (ВП).
Уровнемеры радиоволновые выпускаются с антеннами/волноводами для контактного контроля уровня или с антеннами рупорного/параболического типа с технологией бесконтактной локации продукта. Они предлагаются к применению на аппаратах с темными и светлыми нефтепродуктами. Конструктивные исполнения приборов представлены на рис. 1, технические данные – в табл. 1.

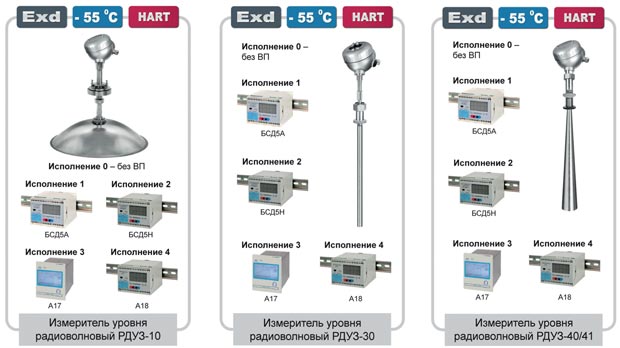

Рис. 1. Исполнения радиоволновых измерителей уровня РДУЗ

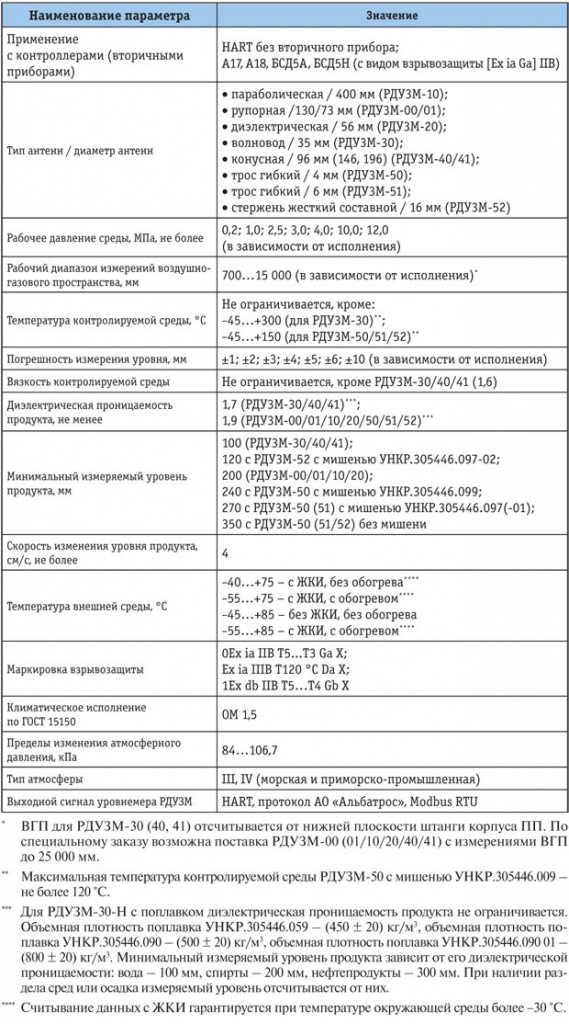

Таблица 1. Технические данные радиоволновых уровнемеров РДУЗ
На РВС без понтонов и плавающих крыш целесообразно устанавливать приборы с рупорными/параболическим антеннами типа РДУ3М-10. Монтаж этих приборов выполняется в сжатые сроки без проведения строительных и огневых работ на месте эксплуатации. Для установки на резервуарах с понтонами и (или) плавающими крышами (РВСРВСп/РВСпк), а также на емкости, работающие под давлением, компания выпускает уровнемеры радиоволновые с волноводами 32 мм типа РДУ3М-30 и измерительными трубами 100/200 мм – РДУ3М-40/41.
Уровнемер РДУ3М-30 – радиоволновый прибор с волноводом диаметром 32 мм и заказной длиной под высоту конкретного РВС/РВСп. Волновод поставляется секционно – со сборкой при монтаже измерителя на аппарате. Уровнемер устанавливается на крыше РВС (направляющей понтона РВСп) с диаметром присоединительного патрубка не менее 50 мм на посадочную втулку, входящую в состав прибора. Сварочных работ и слива жидкости из аппарата при монтаже не требуется. РДУ3М-30 хорошо зарекомендовал себя при контроле светлых нефтепродуктов.
Уровнемер типа РДУ3М-40 поставляется в двух комплектациях:
- уровнемер РДУ3М-40 с измерительной трубой/волноводом диаметром 100/200 мм;
- уровнемер РДУ3М-40 для установки в существующую на резервуаре измерительную трубу Ду200.
Наиболее целесообразное и перспективное применение указанного типа уровнемера – контроль уровня средневязких нефтепродуктов, в том числе нефти.
Уровнемер устанавливается на крыше РВСп/РВСпк в направляющую понтона. Конструктивно измерительная труба состоит из нескольких трубных секций круглого сечения из стали 12Х18Н10Т с перфорацией. Максимальная длина трубы в сборе может достигать 18 м. Соединение трубных секций между собой осуществляется с помощью гидравлических обжимных муфт, которые выполнены из нержавеющей стали и имеют маслобензостойкое резиновое уплотнение. Конструкция муфт обеспечивает соосное соединение, а также препятствует продольному осевому смещению соединяемых элементов. Это решение позволяет обеспечить практически идеальную соосность секций по всей длине трубы. А для прочного и безопасного межсекционного соединения применены шпильки с гайками, которые устанавливаются в специальные уголки на наружной поверхности труб. Специальные засовы, применяемые при монтаже трубы, удерживают секцию и одновременно предохраняют всю конструкцию трубы от падения внутрь на всех этапах сборки (рис. 2).

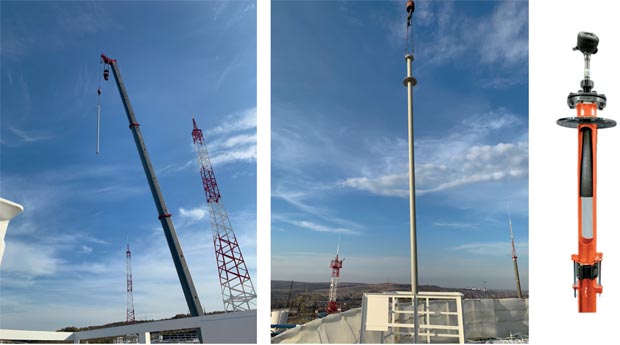

Рис. 2. Установка измерительной трубы радиоволнового измерителя уровня РДУ3-40 на резервуар с помощью крана-манипулятора
Уровнемеры РДУ3М обладают важной особенностью: незначительной зависимостью результатов измерений от изменений параметров контролируемого продукта и окружающей среды. Особенно большое значение это имеет при эксплуатации в зонах крайних знакопеременных температур (север/юг) с диапазоном –55…+60 °C.
Уровнемеры поплавковые ДУУ10/11
Магнитострикционные поплавковые многоканальные уровнемеры ДУУ10/11 позволяют:
- измерять несколько уровней в РВС при хранении многофазных продуктов;
- контролировать малые уровни налива и «тонкие пленки» полезного продукта,
- формировать температурный профиль продукта по высоте РВС при измерениях в 16 точках.
Особенностями измерителей уровня ДУУ10/11, которые отличают данные устройства от зарубежных и российских аналогов, являются:
- оперативная подстройка прибора для контроля уровня конкретного плотностного слоя многофазного продукта;
- возможность производить автоматически корректировку текущего уровня продукта с учетом изменения геометрии резервуара при сливе/наливе продукта.
Все уровнемеры позволяют проводить калибровку и поверку на объекте эксплуатации. Конструктивные исполнения поплавковых уровнемеров ДУУ10/11 представлены на рис. 3, технические данные – в табл. 2.

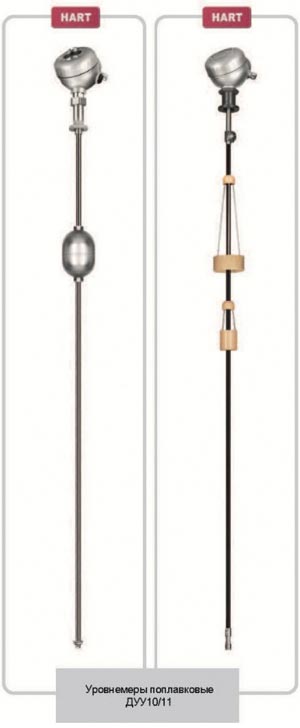

Рис. 3. Конструктивные исполнения поплавковых уровнемеров ДУУ10/11

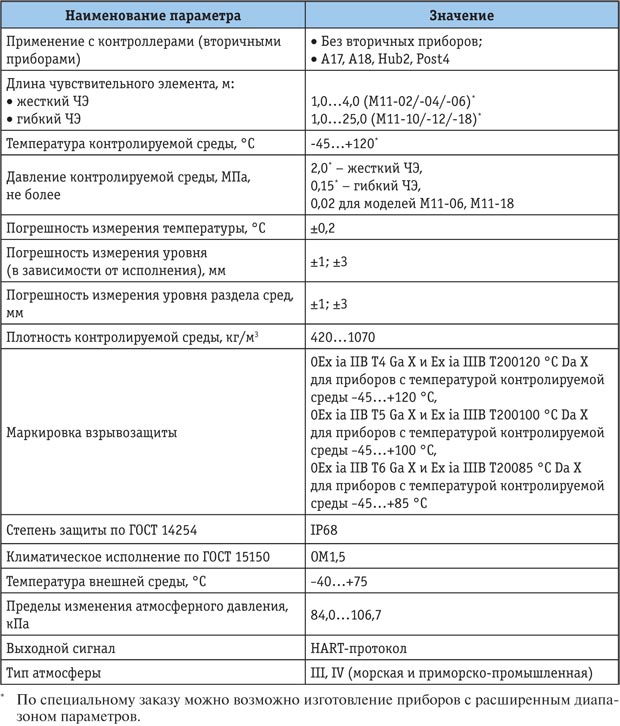

Таблица 2. Технические характеристики поплавковых уровнемеров ДУУ10/11
В качестве примера рассмотрим конфигурацию схемы контроля РВСп. Для резервуаров данного типа КИП устанавливается в направляющую понтона диаметром 500 мм. На фланец направляющей понтона устанавливаются три патрубка: для уровнемера, многозонного преобразователя температуры с датчиком уровня/сигнализации подтоварной воды и лючка замерного.
Для резервуаров типа РВСп компания «Альбатрос» предлагает следующий комплект приборов:
- высокоточный радиоволновый уровнемер РДУ3М-30/40;
- уровнемер поплавковый магнитострикционный ДУУ11.
Эта комбинация приборов позволяет проводить измерение общего уровня продукта и уровня подтоварной воды с основной погрешностью ±1 (±3) мм и температуры в 16 точках с погрешностью ±0,2 °C.
Опубликовано в журнале «ИСУП» № 5(119)_2025
А. В. Ван, к. т. н., заместитель коммерческого директора,
АО «Альбатрос», г. Москва,
тел.: +7 (499) 682-9991,
e-mail: market@albatros.ru
Иллюстрации предоставлены компанией АО «Альбатрос»
