В статье представлены особенности конструкции, функциональные возможности, преимущества и сферы применения электромагнитных расходомеров серии РСЦ разработки и производства кировской компании «ВТК Энерго», которой в этом году исполняется 35 лет.
Компания «ВТК Энерго», г. Киров
В статье мы подробнее рассмотрим одну из собственных разработок «ВТК Энерго» – электромагнитные счетчики-расходомеры линейки РСЦ. Эта линейка разрабатывается уже давно и сегодня включает большой ряд моделей и типоразмеров с диаметрами условного прохода от Ду 15 до Ду 400 (рис. 1).

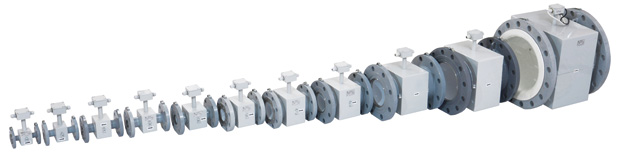

Рис. 1. Первичные преобразователи счетчиков‑расходомеров линейки РСЦ с диаметрами условного прохода от 15 до 400 мм
Принцип работы расходомера РСЦ основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике (жидкости), движущемся через магнитное поле, создается напряжение, пропорциональное его скорости. При неизменном измерительном сечении это напряжение прямо пропорционально расходу жидкости.
В состав расходомера включены первичный преобразователь (ПП), установленный на трубопроводе с измеряемой жидкостью, и измерительный блок (ИБ), который служит для преобразования сигнала, получаемого с электродов первичного преобразователя, отображения и хранения данных. Первичный преобразователь состоит из корпуса с магнитной системой, внутри которого размещена немагнитная труба. Внутренняя поверхность трубы футерована изоляционным материалом. Электроды расположены в среднем сечении трубы диаметрально противоположно друг другу и изолированы от трубы. Также выпускаются исполнения с третьим электродом – заземляющим, который находится в нижней точке трубы ПП в плоскости основных электродов.
Исходя из конструкции расходомера – его первичного и вторичного преобразователей, возможны два варианта исполнения: моноблочное, когда измерительный блок установлен на корпусе ПП, и разнесенное, при котором измерительный блок находится отдельно от ПП на расстоянии до 150 м и соединен с ним кабелем.
Помимо высокой точности, которая присуща электромагнитному методу измерения расхода, преимуществом приборов этого типа является отсутствие гидравлического сопротивления протекающей жидкости: поскольку первичный преобразователь, который встраивается в трубопровод, имеет полнопроходное сечение без выступающих частей, из-за него не теряется давление в трубопроводе. Одновременно с этим не требуется установка фильтров, если в измеряемой среде присутствуют твердые частицы.
Сфера применения расходомеров линейки РСЦ достаточно широка, ведь электромагнитный принцип действия подходит для измерения любых электропроводящих жидкостей, в том числе загрязненных. Это может быть вода (питьевая, сточная, теплофикационная и т. п.) или технические жидкости: кислоты, щелочи, растворы, пульпы и другие с удельной проводимостью не менее 200 мкСм/м. Так что счетчики-расходомеры РСЦ находят применение на самых разных объектах: от систем водоснабжения и водоотведения жилищно-коммунального хозяйства до предприятий химической, пищевой, фармацевтической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности. Эти приборы устанавливаются в общедомовых коммерческих узлах учета холодного и горячего водоснабжения, в системах сброса очищенных сточных вод и учета канализационных стоков, на насосных станциях и скважинах, на станциях дозирования реагентов, а также на границах балансовой принадлежности сетей с целью учета реально потребляемых объемов жидкостей и уточнения расчетов между водоснабжающими организациями и потребителями.
Пределы допускаемой основной относительной погрешности РСЦ зависят от диапазона измеряемого расхода: в диапазоне 1 : 100 она составляет ±1 % от максимального расхода, в диапазоне 1: 250 – ±2 %, в диапазоне 1 : 1000 – 4 %.
Для различных условий эксплуатации выпускаются разные модели счетчиков‑расходомеров РСЦ. Разработчики компании «ВТК Энерго» создали несколько серий, их модельный ряд показан на рис. 2, а основные характеристики (включая коммуникационные) перечислены в табл. 1. Кратко назовем область применения каждой серии.

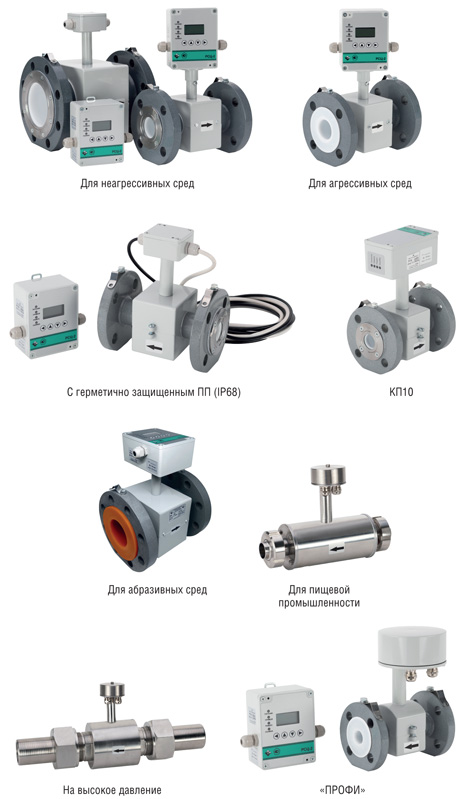

Рис. 2. Модельный ряд электромагнитных счетчиков‑расходомеров РСЦ разработки и производства компании «ВТК Энерго»

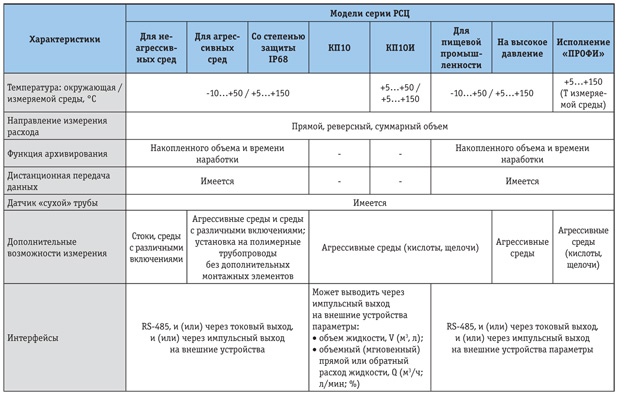

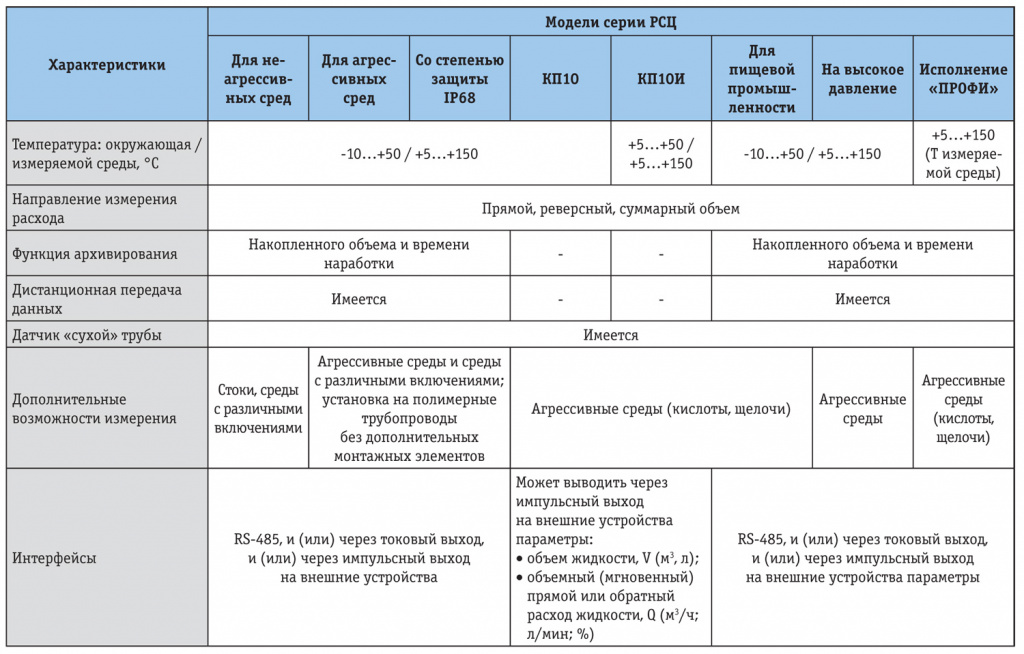

Таблица 1. Характеристики счетчиков‑расходомеров РСЦ (увеличить изображение)
Счетчик-расходомер для неагрессивных сред используется для технологического и коммерческого учета, который выполняется в системах водоснабжения и водоотведения в сфере ЖКХ и других областях. Прибор измеряет прямой и реверсный расходы электропроводящей неагрессивной, невзрывоопасной жидкости, протекающей по трубопроводу, и ее суммарный объем.
Счетчик-расходомер для агрессивных сред используется для измерения тех же параметров агрессивных жидкостей: технических кислот, растворов и рассолов различных веществ, щелочей, стоков и т. п.
Счетчик-расходомер с герметично защищенным ПП (степень защиты IP68) предназначен для технологического и коммерческого учета электропроводящей невзрывоопасной жидкости в условиях повышенной влажности, сточных вод в напорных и безнапорных трубопроводах, а также при установке первичного преобразователя в затапливаемых колодцах и канализационных системах.
Счетчик-расходомер КП10 с импульсным выходом может использоваться как самостоятельное устройство с дополнительным вычислителем (или контроллером), а также в комбинированных теплосчетчиках. Он имеет только моноблочное исполнение с фланцевым соединением. Рабочая жидкость – питьевая и технологическая вода.
Счетчик-расходомер КП10И отличается от предыдущей модели наличием жидкокристаллического индикатора.
Счетчик-расходомер для пищевой промышленности выпускается в раздельном исполнении с резьбовым соединением. Предназначен для измерения параметров жидких продуктов питания: питьевой воды, молочных продуктов, сиропов, напитков, патоки и т. д.
Счетчик-расходомер на высокое давление служит для непрерывного измерения параметров жидкости с удельной проводимостью не менее 200 мкСм/м, которая находится под давлением до 160 атм (16 МПа). Выпускается только в раздельном исполнении. Измеряемой жидкостью могут быть питьевая вода, растворы и рассолы, технические щелочи и кислоты, пульпы с мелкодисперсными неферромагнитными частицами и др.
Счетчик-расходомер «ПРОФИ» используется для агрессивных сред при эксплуатации в особо неблагоприятных условиях. Рабочая среда – электропроводящие невзрывоопасные жидкости. Производится в раздельном и моноблочном исполнениях.
В заключение следует отметить, что продукция компании «ВТК Энерго» была отмечена дипломами конкурса «100 лучших товаров России». Ее качество подтверждено международным сертификатом менеджмента качества ISO 9001, сертификатом соответствия требованиям Таможенного союза и сертификатом аттестации расходомеров, выданным Национальным институтом стандартов и технологий США.
Опубликовано в журнале «ИСУП» № 4(118)_2025
Компания «ВТК Энерго», г. Киров,
тел.: +7 (8332) 35-1600,
e-mail: energo@vtkgroup.ru
Иллюстрации предоставлены ООО Торговый дом «ВТК Энерго»
