В статье рассмотрены функциональные возможности преобразователей частоты (ПЧ), области их применения и задачи, которые с их помощью решаются в системах водоснабжения. Представлены преобразователи частоты Aikon четырех серий: PD E, PD ES, PD SS и AGD320.
ООО «СИЭНПИ РУС», г. Москва
Каждое утро миллионы россиян открывают краны, чтобы умыться, принять душ или приготовить завтрак. Однако мало кто при этом задумывается о сложных технических решениях, позволяющих поддерживать стабильный напор воды при переменном потреблении (расходе). За это отвечают управляющие работой насосного оборудования частотные преобразователи – интеллектуальные устройства, использование которых является ключевым фактором обеспечения стабильной и бесперебойной работы объектов современной коммунальной инфраструктуры: от водоканалов до инженерных систем отдельных зданий.
Применение частотных преобразователей
Преобразователи частоты (ПЧ, «частотники») широко используются для автоматизации управления электродвигателями насосов, вентиляторов, компрессоров и другого оборудования, применяемого практически в любых сферах экономики: в промышленности, на транспорте и, конечно же, в коммунальном хозяйстве – системах водоснабжения, отопления, вентиляции и кондиционирования. Один из типичных и наиболее распространенных примеров использования ПЧ – плавное регулирование расхода в системах водоснабжения. Частотники поддерживают стабильное давление в трубопроводах, адаптируясь к изменяющемуся расходу воды, что особенно важно в многоквартирных домах и на крупных объектах.
Частотные преобразователи позволяют:
- поддерживать стабильный напор воды. В системах без ПЧ давление в трубопроводах может резко падать при одновременном использовании многочисленных точек водоразбора или, наоборот, повышаться при снижении потребления, что создает неудобства для потребителей и риск аварий;
- обеспечивать энергосбережение. За счет точного регулирования скорости вращения двигателя в соответствии с текущими потребностями системы оптимизируется потребление насосами электроэнергии;
- защищать оборудование. Плавный пуск и останов насосов, управляемых ПЧ, минимизирует механический износ подшипников, валов, муфт, уплотнений и других компонентов. Кроме того, интеллектуальные схемы и ПО частотных преобразователей контролируют работу оборудования, предотвращая перегрузки, перегрев, обрыв фаз и другие аварийные ситуации;
- продлить срок службы насосов и снизить эксплуатационные затраты. Постоянная работа насосов на полной мощности ускоряет износ оборудования, что приводит к частым ремонтам и заменам. Применение ПЧ увеличивает ресурс оборудования на 20–50 %, а иногда в несколько раз;
- реализовать каскадное управление. Многие современные ПЧ поддерживают управление несколькими насосами одновременно, оптимизируя их работу в зависимости от нагрузки на насосную станцию. Функция чередования насосов в каскадном режиме позволяет равномерно распределять нагрузку между несколькими агрегатами, предотвращая преждевременный износ одного из них и обеспечивая возможность реализации схем с резервированием;
- создать защиту от гидроударов. ПЧ в связке с датчиками давления предотвращает его резкие скачки. Это исключает гидроудары, которые могут повредить трубопроводы и оборудование;
- обеспечить гибкость и внедрить автоматизацию. Современные ПЧ легко интегрируются в системы автоматизации благодаря поддержке интерфейса RS‑485 Modbus RTU и других протоколов, что упрощает управление и мониторинг, особенно в многонасосных системах, где без ПЧ сложно синхронизировать работу оборудования.
Экономия электроэнергии
Энергосбережение – один из ключевых вызовов для современных водоканалов и коммунальных служб, работающих в условиях непрерывно растущих тарифов на электроэнергию и нарастающего уровня износа энергосетей. Постоянная работа насосов на максимальной мощности приводит к перерасходу электроэнергии при низком водопотреблении. Частотные преобразователи подстраивают обороты двигателя под текущую нагрузку, снижая энергозатраты в зависимости от нагрузки. Например, в периоды низкого водопотребления (днем или ночью) насосы работают на минимальных оборотах, что существенно снижает размер платежей за электроэнергию, а также нагрузку на электросети.
В многонасосных системах ПЧ включают только необходимое количество насосов, а остальные переводят в режим ожидания, что минимизирует потребление электроэнергии. Например, использование частотников Aikon PD ES для управления насосными станциями повышения давления в многоквартирном доме позволяет сократить энергопотребление на 30–70 % в зависимости от режима эксплуатации.
Наконец, плавный пуск позволяет избежать пиковых скачков по току, которые многократно увеличивают нагрузку на электросеть и тоже ведут к росту энергопотребления.
Частотные преобразователи Aikon
Частотные преобразователи Aikon применяются в системах водоснабжения и водоотведения, коммунальном хозяйстве и на промышленных объектах. Aikon является суббрендом компании CNP. В России интересы производителя представляет ООО «СИЭНПИ РУС», работающая на рынке более 12 лет. Линейка частотных преобразователей включает несколько серий, ориентированных на различные условия эксплуатации и прикладные задачи.
Aikon PD E (рис. 1) – серия универсальных частотных преобразователей, разработанных для управления насосами, вентиляторами, конвейерами и другим оборудованием. Они используются в системах, требующих точного регулирования давления, температуры или расхода. Благодаря широкому модельному ряду ПЧ Aikon PD E подходят для управления оборудованием в большом диапазоне мощностей: от 1,5 до 800 кВт. Могут применяться в схемах с одним насосом без внешнего контроллера или для управления несколькими насосами с использованием внешнего контроллера.

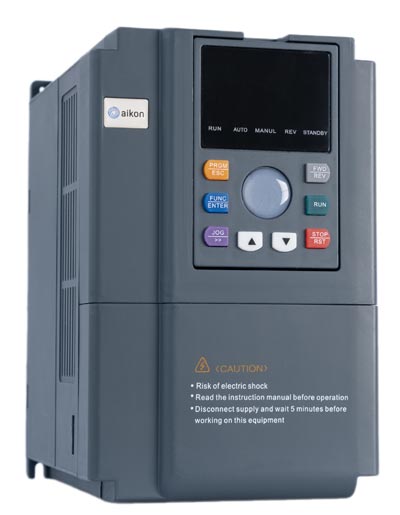

Рис. 1. Частотный преобразователь серии Aikon PD E
ПЧ Aikon PD E обеспечивают энергосбережение за счет точного управления скоростью двигателя, имеют встроенный ПИД-регулятор для работы в замкнутом контуре, защиту от перегрева, короткого замыкания, перенапряжения и других аварийных ситуаций. Они отличаются простой настройкой и интуитивно понятным интерфейсом, совместимы с различными типами электродвигателей и оснащены интерфейсом RS‑485 (Modbus RTU).
Aikon PD ES (рис. 2) – линейка интеллектуальных преобразователей частоты мощностью от 1,5 до 800 кВт для управления насосными станциями, системами отопления, вентиляции и кондиционирования. Подходят для каскадного управления группой насосов, в состав которой входит до 6 устройств. Идеальны для сложных систем с переменной нагрузкой, выпускаются в корпусе с защитой IP20 и IP65, что позволяет использовать их в помещениях с повышенной влажностью.

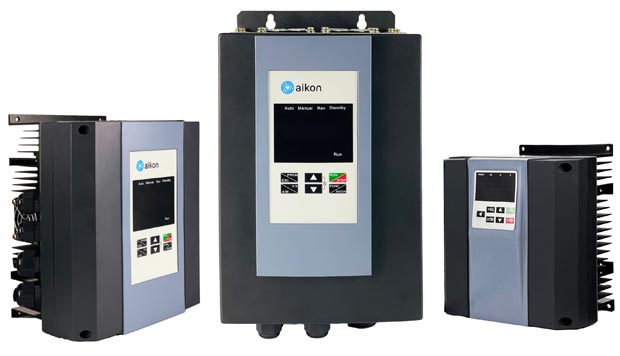

Рис. 2. Преобразователь частоты Aikon PD ES
За счет автоматического регулирования частоты и каскадного управления Aikon PD ES способны снизить энергопотребление насосной станции на величину до 70 %. Кроме того, эти ПЧ поддерживают использование датчиков сухого хода и PTC-датчиков для защиты насосов и двигателей и позволяют реализовать режим поддержания перепада давления с использованием двух датчиков SP100.
Отличаются простым монтажом, не требуют применения дополнительных реле или ПЛК. Оснащены интерфейсами RS‑485 (Modbus RTU) и eCAN для интеграции в системы автоматизации. Типичный пример использования – в шкафах управления ЩУН-PDES для каскадного управления насосными станциями городских систем водоснабжения.
Aikon PD SS (рис. 3) – серия компактных преобразователей частоты для управления маломощными (0,75–2,2 кВт) электродвигателями с питанием от бытовой электросети 220 В. Используются в системах повышения давления, например, с насосными установками Aikon HCM для небольшого частного дома. Поставляются в комплекте с датчиком давления и монтажными пластинами, оптимизированы для установки в условиях ограниченного пространства.

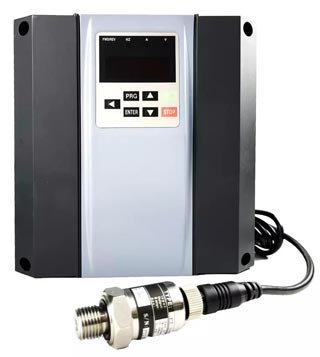

Рис. 3. Частотный преобразователь Aikon PD SS с датчиком давления 10 бар
ПЧ Aikon PD SS имеют степень защиты IP65, что позволяет эксплуатировать их в условиях повышенной влажности. Отличаются простой настройкой и компактными размерами. Снабжены встроенными механизмами защиты от перегрева и короткого замыкания, а также интерфейсом RS‑485 (Modbus RTU).
Aikon AGD320 (рис. 4) – это компактные векторные преобразователи частоты для управления низковольтными асинхронными двигателями небольшой мощности (0,75–45 кВт) в составе насосных станций, систем отопления, вентиляции и кондиционирования. Благодаря небольшим размерам и возможности монтажа на DIN-рейку (до 5,5 кВт) подходят для систем, собираемых в условиях ограниченного пространства. При этом могут использоваться в скалярном (V/F) и векторном режимах управления. Встроенный потенциометр позволяет оперативно регулировать частоту вращения вручную.

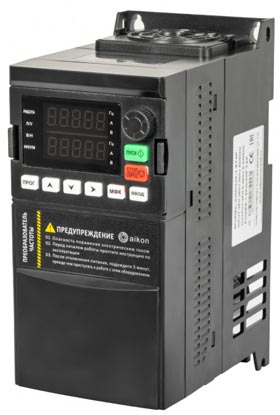

Рис. 4. Векторный преобразователь частоты Aikon AGD320
ПЧ Aikon AGD320 отличаются широким диапазоном частот регулирования (0–500 Гц в векторном режиме и 0–3200 Гц в режиме V/F‑управления) и удобным монтажом. Обеспечивают защиту двигателя от короткого замыкания, перегрузки, перенапряжения и других аварий. Оснащены интерфейсом RS‑485 (Modbus RTU). ПЧ AGD320 часто используются в системах вентиляции промышленных объектов, где требуется компактное и эффективное решение для управления двигателями.
