Панели оператора АСУ прошли долгий путь развития от простых кнопочных устройств с индикаторами состояния и ограниченной функциональностью до современных HMI-систем с сенсорным управлением, совмещающих в себе функции визуализации и ПЛК. В ряде современных моделей реализована интеграция полноценной универсальной SCADA-системы. О таких панелях – АВАДС АСП – рассказано в статье.
ГК «ИнСАТ», г. Москва
Требования к «железу» для комфортной работы в современных SCADA-системах достаточно высоки. Это является следствием их широкой функциональности, для реализации которой необходимо все больше вычислительных мощностей. Удобное создание мнемосхем, быстрый обмен данными с периферийными устройствами и системами хранения данных реального времени, сетевое взаимодействие с внешними приложениями и устройствами, генерирование отчетов и так далее – всё это ресурсоемкие функции, с большим аппетитом «пожирающие» производительность процессора, оперативную память, мощности графической подсистемы, пропускную способность и скорость дисковых операций. До недавнего времени это было причиной того, что практически единственным форм-фактором рабочей станции инженера по автоматизации был настольный ПК.
SCADA в шкафу управления АСУ
АВАДС АСП (рис. 1) – линейка сенсорных панелей оператора для установки в шкаф управления АСУ, продукт российской компании «АВАДС ХАРД». Панели выпускаются с диагональю от 7 до 15 дюймов, с современной матрицей IPS и емкостным мультитач-экраном (10 точек). В компактном корпусе размещена современная аппаратная и программная начинка, которая обеспечит высокую производительность и широкие функциональные возможности полноценной SCADA-системы, а конкретно – самой популярной в России MasterSCADA 4D.

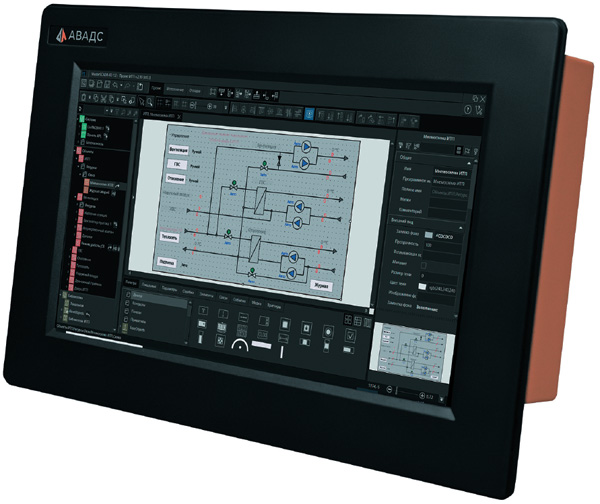

Рис. 1. Панель оператора АВАДС АСП10 (экран 10 дюймов) с MasterSCADA 4D
АВАДС АСП поставляются под управлением операционной системы Linux x64, что обеспечивает стабильную работу и безопасность данных, а также позволяет эффективно использовать ресурсы панели. Базовый вариант: серверная часть Linux Ubuntu V20.04.6 LTS x64 с журналируемой файловой системой Ext4, способной восстанавливаться после сбоя, и графическая оболочка GNOME 3.36.8.
В настоящий момент ведется тестирование последней версии Astra Linux 1.8 на панели АВАДС АСП и встраиваемых компьютерах АВАДС АВК. Итогом работы станет включение АВАДС АСП и АВАДС АВК в реестр российской промышленной продукции в течение 2025 года.
После включения панели MasterSCADA 4D стартует автоматически. Примерно через 10 с после запуска программа готова к работе. Если необходимо выйти в основное меню операционной системы (например, для установки и конфигурирования внешних устройств или настройки необходимых параметров), пользователь может прервать стандартную загрузочную процедуру и после запустить MasterSCADA 4D с помощью иконки на рабочем столе панели. Таким образом, достигается высокая гибкость в адаптации устройства для решения широкого круга задач, таких как визуализация процессов и их параметров в режиме реального времени, обмен данными и синхронизация, отображение сигналов об аварийных ситуациях, ведение журнала записей параметров и событий технологического процесса и др.
Интерфейсы и протоколы

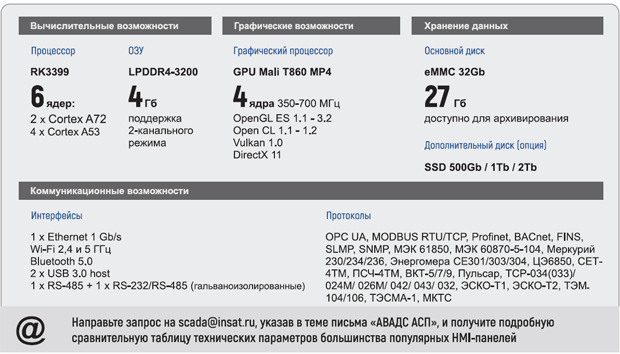

Панель оснащена широким набором интерфейсов и протоколов для реализации практически любого способа коммуникации и передачи данных. В качестве базовых интерфейсов в панели установлены: Ethernet, Bluetooth, Wi-Fi, USB 3.0 host и RS-232 / RS-485. Стоит отметить, что два гнезда USB 3.0 host позволяют подключать широкий диапазон внешних устройств:
- конвертеры USB – Ethernet для получения дополнительного канала Ethernet;
- USB-хабы;
- преобразователи интерфейсов USB – COM для увеличения числа COM-портов;
- а также конвертеры для подключения к различным промышленным сетям (CAN, HART и т. п.) и другое оборудование с USB-интерфейсом.
Опубликовано_в журнале «ИСУП» № 1(115)_2025
В. В. Решетников, начальник отдела маркетинга,
ГК «ИнСАТ», г. Москва,
тел.: +7 (495) 989‑2249,
e‑mail: scada@insat.ru
Иллюстрации предоставлены компанией ООО «ИнСАТ»
