Климатические камеры ZHONG KE MEI QI для испытания оборудования

На примере из практики статья знакомит с климатическими испытательными камерами бренда ZHONG KE MEI QI. Для нужд одного предприятия компания «Универсал Прибор» предложила компактную камеру MQ-DT15F‑2, способную поддерживать температуру в диапазоне –70…+150 °C и при этом обладающую небольшими габаритами.

ООО НПП «Универсал Прибор», г. Санкт-Петербург

скачать pdf >>

Планируя отпуск в теплых странах, где очень жарко, или собираясь в мороз гулять в зимнем парке, мы не задумываемся о том, как эти температуры перенесут на­ши гаджеты, которыми мы так часто пользуемся в повседневной жизни. Потому что об этом за нас подумали производители гаджетов, как и производители всего, что используется в экстремальных и не экстремальных погодных условиях. Задача любого производителя – максимально протестировать свою разработку для то­го, чтобы сократить количество брака, увеличить срок службы, предотвратить поломки и определить предел прочности. Все эти мероприятия необходимы, чтобы хозяин смартфона, водитель автомобиля или капитан на судне, совершающем кругосветное плавание, могли уверенно пользоваться техникой в любой точке ми­ра и в любой день го­да. Условия, позволяющие протестировать изделия на климатическую прочность, можно создать в специальном испытательном оборудовании, а именно в климатических камерах.

Сегодня существует огромное количество испытательных камер: от небольших установок, где можно разместить изделие величиной со спичечный коробок, до камер размером со здание, ку­да помещают целые спутники, железнодорожные вагоны и другую транспортную технику. Такие камеры занимают место больше, чем испытуемый образец, и, к сожалению, столько свободного места для испытаний могут выделить не всем.

На одном из предприятий Санкт-Петербурга возникла потребность в проведении климатических испытаний, но помещения под эти задачи не выделяли, поэтому заказчику важно бы­ло приобрести испытательную камеру, которая может поместиться на обычный рабочий стол. Так как размер объекта испытаний был совсем небольшим, то специалисты ООО НПП «Универсал Прибор» предложили поставить настольную климатическую камеру MQ-DT15F‑2 (рис. 1) производства компании Zhongkemeiqi (Tianjin) («Чжункэмэйци», г. Тяньцзинь, КНР) объемом 15 литров. Размер рабочей зо­ны составлял 300 × 200 × 250 мм, а габариты – 400 × 400 × 450 мм, что позволяло разместить оборудование практически в любом помещении предприятия.

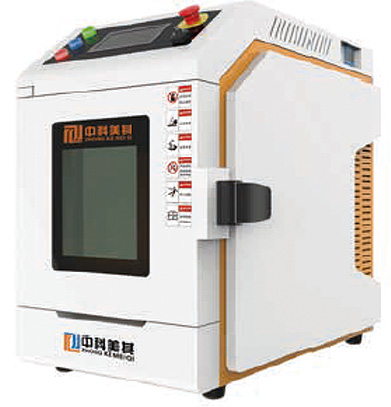

Рис. 1. Настольная климатическая камера MQ-DT15F‑2

Когда бы­ла решена задача с габаритами и найдено место установки, специалисты ООО НПП «Универсал Прибор» перешли к решению вопросов, связанных с техническими возможностями оборудования. Камера должна бы­ла создавать и поддерживать температуру в диапазоне от –70 до +150 °C. Обеспечить возможность нагрева 15‑литрового объема бы­ло несложно, так как на рынке существует огромное количество ТЭНов, которые компактно помещаются в конструкцию камеры. Сложность возникла с охлаждением. Чтобы понижать температуру вплоть до –70 °C, необходимо установить контурное охлаждение, состоящее из двух компрессоров, которые будут качать два фреона, а такой вариант в составе с электрикой и изоляцией камеры уже не помещался в габариты конструкции, что сильно мешало размещению оборудования у заказчика.

Партнеры из компании Zhongkemeiqi (Tianjin) предложили следующее решение: установить один компрессор, который будет охлаждать рабочую зону до –70 °C, что значительно сэкономит место и позволит обеспечить необходимые габариты камеры.

Поставка камеры объемом 15 л в Санкт-Петербург заняла не более 4 месяцев, это не превышает среднего срока изготовления камер в самой России.

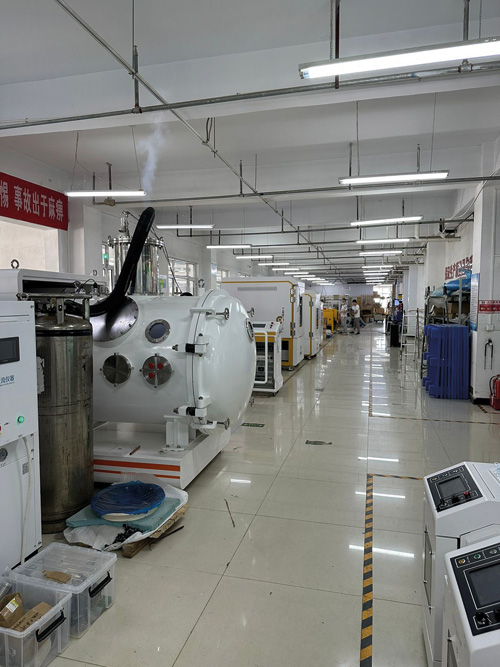

Рис. 2. В сборочном цехе компании Zhongkemeiqi (Tianjin)

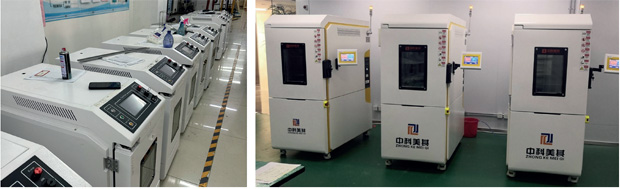

Рис. 3. Климатические камеры

Камера MQ-DT15F‑2 бы­ла успешно введена в эксплуатацию, прошла первичную аттестацию по ГОСТ РВ 0008-002-2013 и сейчас выполняет необходимые задачи по испытаниям на предприятии. Когда в компании из Санкт-Петербурга появится отдельное помещение для испытательной лаборатории, будет рассмотрен вариант покупки более серьезной установки, но сейчас климатическая камера MQ-DT15F‑2 компактно стоит на обычном рабочем столе рядом с измерительным прибором и функционирует сутками, чтобы на­ши гаджеты работали в любую погоду.

Перечислим основные характеристики климатических испытательных камер бренда ZHONG KE MEI QI:

- внутренний объем изготовлен из нержавеющей стали марки SUS304 толщиной 1,5 мм, зеркальная полировка;
- все швы проварены непрерывной сваркой вольфрамовой дугой в среде инертного га­за, чтобы гарантировать отсутствие утечек после длительных испытаний;
- двойное уплотнение;
- надежные петли дверцы камеры;
- кабельный порт герметично закрывается резиновой заглушкой в случае неиспользования при испытании;
- надежный дверной замок с удобной рукояткой запирается на ключ;
- удобная панель подключения кабелей, независимая защита от перегрева и розетка 220/380 В;
- колеса со стопором и винтовым выравниванием наклона камеры;
- дисплей системы управления на поворотном складном кронштейне;
- мгновенный запуск при любой температуре, предварительное охлаждение или прогрев не требуются;
- мониторинг давления фреона в режиме реального времени;
- усовершенствованная система регулировки температуры

Опубликовано_в журнале ИСУП № 5(113)_2024

В. В. Нерсесов, руководитель отдела испытательного оборудования,
ООО НПП «Универсал Прибор»,
г. Санкт-Петербург,
тел.: +7 (812) 334‑5566,
e-mail: pribor@pribor.ru

Иллюстрации предоставлены компанией ООО НПП «Универсал Прибор»
