В статье представлены линейка взрывозащищенных шкафов управления и сигнализации ШУС-ВЭЛ и комбинированный взрывозащищенный пост сигнализации ВЭЛАН-КВПС. Рассмотрены их конструкция, технические и эксплуатационные характеристики.
АО «ВЭЛАН», г. Зеленокумск, Ставропольский край
В 1958 году в Ставропольском крае был основан завод «Электроаппарат». Выпуская взрывозащищенное низковольтное электрооборудование, в том числе из высокопрочных пластиков, предприятие долгие годы работает в различных отраслях промышленности, таких как нефтегазовая, химическая, судостроительная, оборонная и др. С течением времени менялся рынок, и название компании тоже изменилось на АО «Взрывозащищенные ЭЛектрические Аппараты Низковольтные» (АО «ВЭЛАН»). Но это не повлияло на проводимую компанией техническую политику, направленную на разработку и производство высокотехнологичных импортонезависимых продуктов. Все эти годы растут производственные мощности предприятия и постоянно обновляется выпускаемая продукция, которую специалисты компании разрабатывают в собственном инженерно-конструкторском центре, проводя испытания в собственной испытательной лаборатории.
Свою продукцию в 2024 году завод представлял на выставках: «НЕФТЕГАЗ-2024» (г. Москва), Kioge-2024 (Казахстан, г. Алматы) и «РОС-ГАЗ-ЭКСПО» в рамках ПМГФ-2024 (г. Санкт-Петербург) (рис. 1).

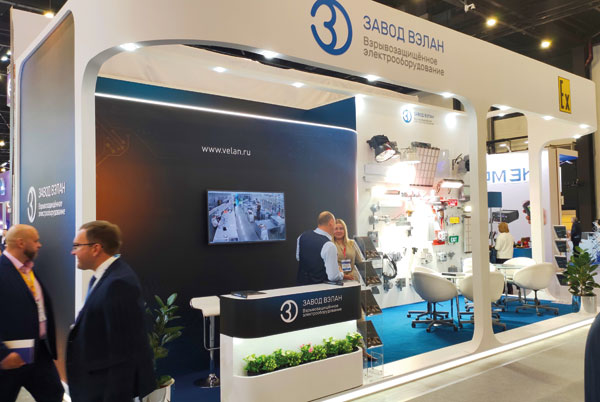

Рис. 1. Экспозиция завода «ВЭЛАН» на «РОС-ГАЗ-ЭКСПО»: в рамках выставки компания представила более 50 видов наиболее востребованного взрывозащищенного электрооборудования
Разработанные и произведенные АО «ВЭЛАН» взрывозащищенные шкафы управления и сигнализации типа ШУС-ВЭЛ, основное назначение которых – коммутация и распределение электроэнергии в промышленных сетях автоматизации, освещения, сигнализации, расположенных во взрывоопасных зонах класса 1, 2, 21, 22. В зависимости от выбранного исполнения и маркировки Ex шкафы обеспечивают взрывозащиту при наличии взрывоопасных смесей категорий I, II, III групп РВ, РП, IIA, IIB, IIC, IIIA, IIIB, IIIC. Область применения ШУС-ВЭЛ очень широка, они востребованы на многих предприятиях нефтегазовой, химической, угольной и добывающей промышленности, в машиностроении, военно-промышленном комплексе и т. д.
В зависимости от состава используемого оборудования и отрасли применения все семейство шкафов ШУС-ВЭЛ можно разделить на несколько направлений:
- шкафы автоматического ввода резерва (АВР):
-- без секционирования. Питание осуществляется от основного ввода. АВР оперативно переключает нагрузку на резервный ввод, если возникнут проблемы энергетического плана на основной линии;
-- с секционированием. Питание идет сразу от двух вводов. Каждый ввод питает своих потребителей. В случае аварии, при пропадании питания или ухудшении характеристик сети одного из вводов, он отключается и включается секционный автомат, который соединяет две секции в одну, и питание происходит от одного ввода. Цель АВР с секционированием – разгрузить трансформаторную подстанцию за счет наличия двух независимых вводов. Такая схема более сложна в построении, но более надежна;
- шкафы автоматического управления;
- шкафы электрообогрева;
- шкафы распределения питания.
В шкафы ШУС-ВЭЛ в их внутреннее пространство можно устанавливать как собственное оборудование АО «ВЭЛАН», так и изделия проверенных и надежных российских поставщиков. Эта особенность в современных обстоятельствах значительно сокращает сроки и стоимость поставки комплектующих, а также выпуска готовых шкафов в целом. Вторая особенность шкафов ШУС-ВЭЛ заключается в кастомизированности решения.
Шкафы ШУС-ВЭЛ производятся на базе оболочек разного исполнения и с разной маркировкой взрывозащиты. В их числе:
- А-ВЭЛ из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ;
- Ц-ВЭЛ из цинкоалюминиевого сплава на базе оболочки ОЭАЦ-ВЭЛ;
- Н-ВЭЛ (в том числе шкафы с обогревом) из нержавеющей стали на базе оболочек ОЭАН-ВЭЛ;
- С-ВЭЛ (в том числе шкафы с обогревом) из стального проката на базе оболочки ОЭАС-ВЭЛ с антикоррозийным покрытием;
- П-М из пластмасс на базе оболочки ОЭАП;
- М из алюминиевого сплава на базе оболочки ОЭАМ.
В качестве примера на рис. 2 показан внешний вид шкафа типа ШУС-ВЭЛ и элементы в его внутреннем пространстве. Комплектация размещенных внутри шкафа изделий, количество элементов управления на крышке устройства и количество кабельных вводов зависят от требований заказчика и геометрии корпуса. В состав шкафа могут входить самые разные электротехнические устройства – блоки питания, магнитные пускатели, реле разных видов и назначения, автоматические выключатели и переключатели, плавкие предохранители, индикаторы, кнопки, кабельные вводы, соединители, клеммные зажимы, цифровые и аналоговые измерительные приборы, компоненты систем управления и т. п. Конструктивно шкафы могут быть реализованы в одном корпусе или состоять из нескольких, которые монтируются на единой раме и соединяются в общую электрическую цепь. Технические характеристики шкафов приведены в табл. 1.

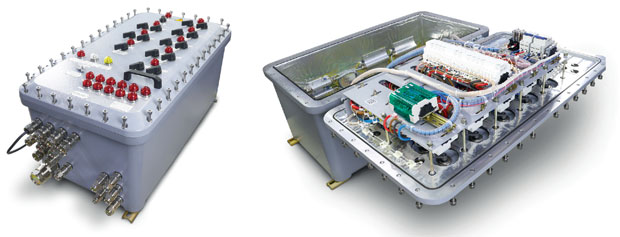

Рис. 2. Взрывозащищенный шкаф управления и сигнализации типа ШУС-ВЭЛ

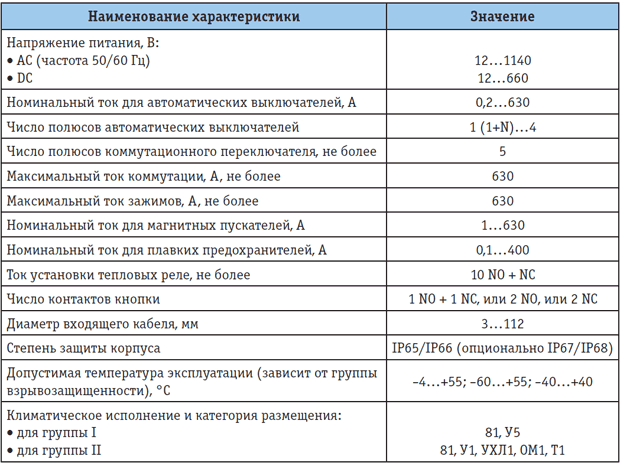

Таблица 1. Технические характеристики шкафов управления и сигнализации ШУС-ВЭЛ
Выпускаемые компанией шкафы типа ШУС-ВЭЛ имеют все необходимые сертификаты, включая сертификаты соответствия ЕЭС и одобрения Российского морского регистра судоходства.
Хотелось бы обратить внимание читателей на еще одну разработку специалистов АО «ВЭЛАН» – комбинированный пост сигнализации ВЭЛАН-КВПС (рис. 3). Устройство предназначено для быстрого монтажа оборудования аварийной и предупреждающей светозвуковой сигнализации, использующейся во взрывоопасных зонах. Конструкция комбинированного поста позволяет реализовать разные варианты комплектования оборудования, соединенного в электрическую цепь на одной раме. Светозвуковые сигналы могут подаваться как в результате срабатывания используемых датчиков, так и по управляющему сигналу оператора. Технические характеристики устройства, в том числе маркировка взрывозащиты, зависят от оборудования, входящего в состав поста, цвет сигнальных огней (красный, желтый) выбирается заказчиком. Также КВПС можно комплектовать информационным табло ВЭЛ-Т, в том числе с бегущей строкой.

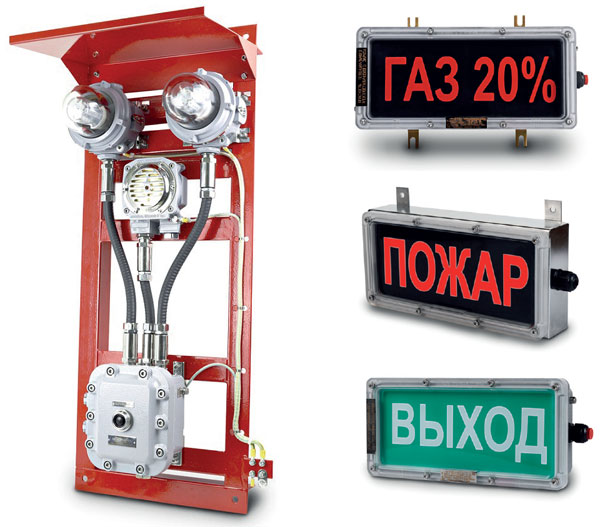

Рис. 3. Комбинированный взрывозащищенный пост сигнализации ВЭЛАН-КВПС и световые табло
В заключение отметим, что завод «ВЭЛАН» стоял у истоков строительства всех промышленных объектов предприятий нефтегазохимической отрасли еще во времена СССР, а за последнее время самыми высокотехнологичными и объемными проектами, реализованными АО «ВЭЛАН», стали разработки для «Арктик СПГ», а также для крупнейших холдингов и предприятий России, в числе которых «Сибур Холдинг», ПАО «Татнефть», «Этиленовый комплекс ЭП-600», Иркутский завод полимеров, Амурский ГПЗ, порт Усть-Луга и другие предприятия.
Опубликовано_в журнале ИСУП № 5(113)_2024
АО «ВЭЛАН», г. Зеленокумск,
Ставропольский край,
тел.: +7 (863) 320-3138,
e-mail: sales@velan.ru
Иллюстрации предоставлены компанией АО «ВЭЛАН»
