В статье представлена разработка саратовской компании «ЦИТ-Плюс»: адресные системы контроля загазованности САКЗ-МК-Е в четырех модификациях, которые различаются типами контролируемых газов и реализуемой функциональностью. Данные системы могут быть применены на объектах различного размера и назначения: от коммунально-бытовых помещений до крупных производств с наличием взрывоопасных зон.
OOO «ЦИТ-Плюс», г. Саратов
Ежегодно в России происходит порядка 100 чрезвычайных происшествий, связанных с нарушениями безопасности использования природного газа. Наряду со взрывами голубого топлива в многоквартирных и частных домах, встречаются случаи отравления угарным газом и аварии на объектах промышленности, возникшие из-за загазованности помещений. Таким образом, очевидно, что надежная система контроля загазованности – это важная часть комплексной системы безопасности современного здания любого типа.
Сегодня мы поговорим о системах контроля загазованности САКЗ-МК-Е.
«ЦИТ-Плюс» входит в состав группы компаний «Центр Инновационных Технологий», холдинга, основанного в 1999 году в Саратове, главным направлением деятельности которого является производство газового оборудования. Сегодня «ЦИТ-Плюс» – это предприятие полного цикла, на котором создается высокотехнологичное оборудование. Компания обладает собственным отделом перспективных разработок, результатом которых являются 150 патентов на изобретения и полезные модели.

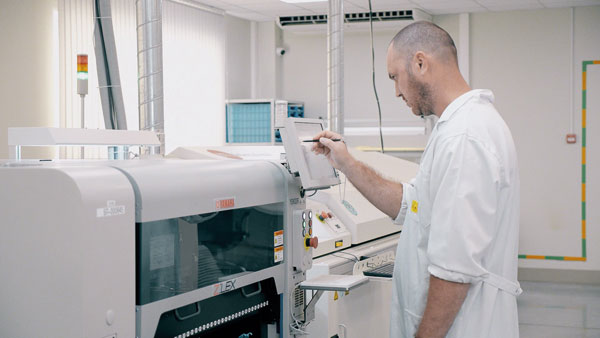

Рис. 1. Производственная линия «ЦИТ-Плюс»
Как уже упоминалось, главное направление деятельности компании «ЦИТ-Плюс» – производство систем обеспечения безопасности эксплуатации газа. Именно в этой сфере предприятие имеет многолетний опыт и высокие компетенции, что подтверждено сертификатами ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Оборудование торговых марок САКЗ-МК, производимое «ЦИТ-Плюс», внесено в реестр Министерства промышленности и торговли РФ как имеющее официальное подтверждение российского происхождения.
Перейдем непосредственно к разбору систем автоматического контроля загазованности САКЗ-МК-Е. Контроль концентрации газов осуществляется с помощью сигнализаторов СЗ-Е, которые различаются типом контролируемого газа: СЗ‑1Е – для природного газа, СЗ‑2Е – для угарного газа, СЗ‑3Е – для паров сжиженных углеводородов (рис. 2).

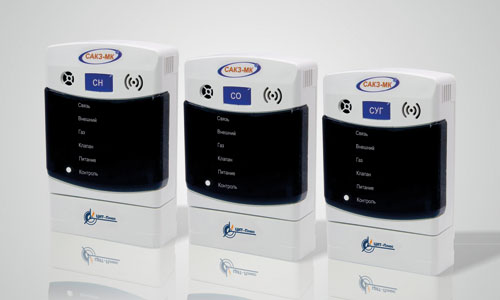

Рис. 2. Сигнализаторы загазованности СЗ-Е
К любому сигнализатору СЗ-Е возможно подключить один или несколько неадресных пожарных, охранных или технологических датчиков. При срабатывании такого устройства на сигнализаторе начинает светиться индикатор «Внешний».
Для перекрытия газопровода в системах САКЗ-МК-Е используются запорные клапаны с электромагнитным управлением типа КЗЭУГ или КЗГЭМ-У. Управление клапанами осуществляется с помощью импульсных сигналов. Важно, что системы САКЗ-МК-Е контролируют положение клапана КЗЭУГ или КЗГЭМ-У, исправность его электромагнита и соединительного кабеля. Данная особенность повышает надежность и качество автоматизации при аварийных ситуациях.
Еще одна важная опция систем САКЗ-МК-Е – возможность оповещения абонентов об изменении состояния элементов системы (например, о срабатывании сигнализаторов) с помощью СМС или MQTT-сообщений. Для реализации данной функции необходимо использовать универсальные извещатели GSM5-224И и GSM5-104И (рис. 3). Отправка сообщений возможна максимум 5 адресатам. GSM5-224/И имеет встроенное реле, позволяющее формировать выходной сигнал типа «сухой контакт» при получении соответствующей команды в СМС-сообщении.

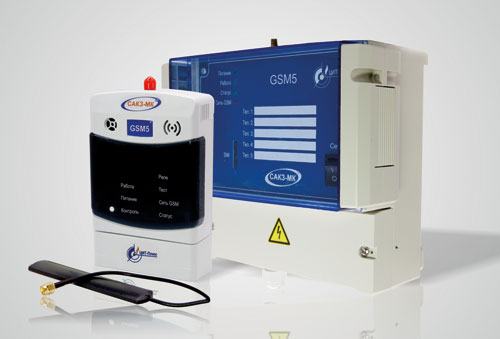

Рис. 3. Универсальные извещатели GSM5-224И и GSM5-104И
Теперь разберем структуру систем. САКЗ-МК-Е – это четыре системы автоматического контроля загазованности, различающиеся типами контролируемых газов и реализуемой функциональностью. Передача данных между элементами системы возможна как по проводному адресному интерфейсу RS‑485, так и по радиоканалу на частоте 433, 866 МГц, с модуляцией FSK или LoRaWAN.
САКЗ-МК‑1Е (рис. 4) – это простейшая система, способная контролировать концентрацию только природного газа или паров сжиженного углеводородного газа и обладающая возможностью подключения выносного диспетчерского пульта.

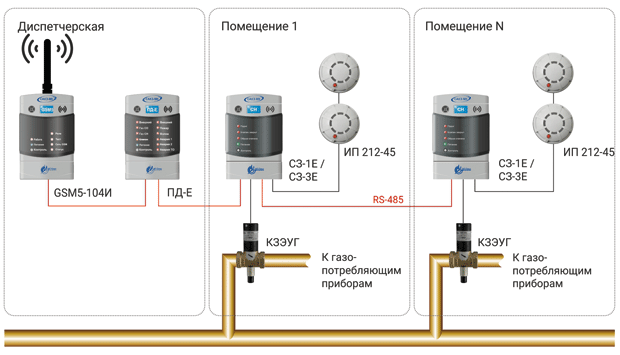

Рис. 4. Схема построения системы контроля загазованности САКЗ-МК-1Е
САКЗ-МК‑2Е (рис. 5) может контролировать концентрации природного (паров сжиженного) и угарного газа. Возможно подключение не только диспетчерского пульта, но и блока сигнализации БСУ-Е, имеющего 1 выход типа «сухой контакт» для управления внешними исполнительными устройствами, такими как привод клапана вентиляции, прибор, запускающий систему оповещения, и многие другие.

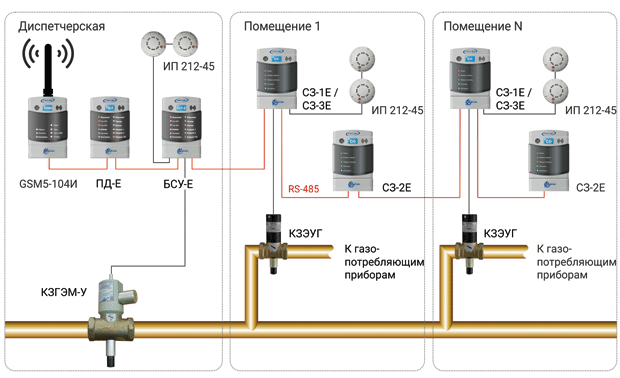

Рис. 5. Схема построения системы контроля загазованности САКЗ-МК-2Е
САКЗ-МК-3Е (рис. 6) осуществляет контроль концентрации природного (паров сжиженного) и угарного газа, а также выполняет расширенные функции диспетчеризации и управления внешними устройствами. Ключевым устройством САКЗ-МК‑3Е является блок сигнализации и управления БСУ-КЕ, центр управления всей системой. На базе БСУ-КЕ возможно построение системы из 247 сигнализаторов, каждому из которых присваивается свой адрес, что позволяет с точностью определять место аварии при срабатывании сигнализатора. Отметим, что существует возможность подключения к БСУ-КЕ бытовых сигнализаторов линейки СЗ-Ai с помощью концентраторов К204. Такое решение может быть использовано для защиты многоквартирных жилых комплексов. К БСУ-КЕ можно подключать шлейфы пожарной и охранной сигнализации, а также датчики аварий и технологические датчики – непосредственно на входы блока БСУ-КЕ или через блок расширения входов БРВ‑8. Один БРВ‑8 позволяет подключить до 8 датчиков. Управление исполнительными устройствами осуществляется через выходы типа «сухой контакт» блока БСУ-КЕ или блока управления реле БУР‑8. Еще одна важная особенность САКЗ-МК‑3Е – возможность мониторинга системы с помощью АРМ оператора с установленным на нем программным обеспечением «МиниSCADA». Также с помощью данного ПО реализуется интеграция нескольких подсистем в единую систему.

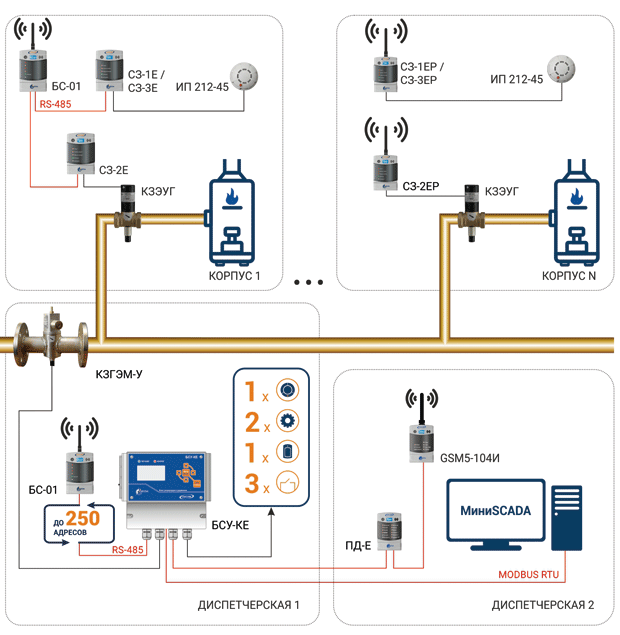

Рис. 6. Схема построения системы контроля загазованности САКЗ-МК-3Е
САКЗ-МК‑4Е (рис. 7) – система, предназначенная для использования на объектах с наличием взрывоопасных зон. Система обладает тем же набором функций, но контроль загазованности осуществляется с помощью сигнализаторов СЗ‑1ДЛВ и СЗ‑2ДВ. Эти устройства являются взрывозащищенными газоанализаторами, передающими информацию о концентрации контролируемых газов с помощью аналоговых сигналов 4–20 мА, поэтому их подключение к БСУ-КЕ осуществляется через блоки аналоговых входов БАВ‑040, которые преобразуют аналоговые сигналы в цифровой формат RS‑485.

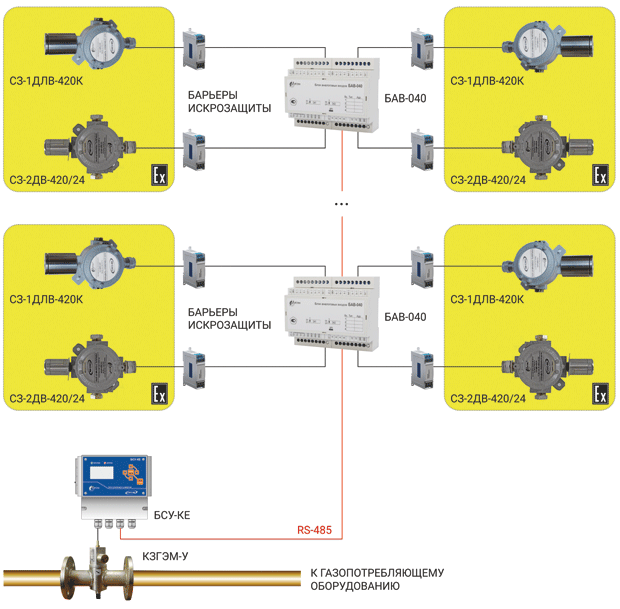

Рис. 7. Схема построения системы контроля загазованности САКЗ-МК-4Е
