В статье представлены линейки измерительных устройств разработки зеленоградского предприятия «Экологические сенсоры и системы» («ЭКСИС»): многоканальные стационарные термоанемометры ТТМ‑2 и регистраторы (логгеры) серии ИВТМ‑7 в различных исполнениях.
АО «ЭКСИС», г. Зеленоград, г. Москва
Термоанемометры ТТМ‑2
Многоканальные стационарные устройства ТТМ‑2 для измерения скорости воздушного потока, разработанные АО «ЭКСИС», используются:
- при монтажных и пусконаладочных работах, техническом обслуживании оборудования вентиляционных, отопительных, холодильных и других подобных установок зданий и подземных объектов (метро, инженерные сети, горные и карьерные выработки);
- при производстве эскалаторов, пассажирских конвейеров (траволаторов), лифтового оборудования;
- на объектах животноводства и птицеводства;
- в научно-исследовательских организациях и испытательных центрах;
- на метеорологических станциях;
- в гражданской авиации.
Кроме того, приборы находят широкое применение при создании автоматизированных систем контроля и управления расходом воздуха и его скоростью. Дополнительным преимуществом термоанемометров ТТМ‑2 является возможность мониторинга температуры воздушного потока.
Линейка термоанемометров ТТМ-2 включает приборы в различных исполнениях:
- ТТМ-2/1-06 (2А) – самая популярная модель, отличающаяся компактными размерами и доступной ценой. Прибор оборудован двумя токовыми выходами и одним выносным измерительным преобразователем скорости воздушного потока типа ТТМ‑2-04 (01);
- ТТМ-2/X-06 – это 2‑ или 4‑канальный измерительный блок, оснащенный двумя аналоговыми выходами и четырьмя реле;
- ТТМ‑2/X-06-8Р‑8А, ТТМ‑2/X-06-16Р и ТТМ‑2/X-06-16А представляют собой 8 или 16‑канальные модели с реле и (или) аналоговыми выходами, поддерживают подключение от 1 до 16 преобразователей ТТМ‑2-04 (01).
В линейке представлены модели, оборудованные цветным сенсорным дисплеем. Такие исполнения могут иметь от 1 до 16 измерительных каналов. Для настройки приборов и передачи данных используются интерфейсы USB, RS‑232, RS‑485 (протокол Modbus RTU), а также внутренняя сеть Ethernet (эта функция реализована в приборах ТТМ‑2/Х‑06‑Т).
Внешний вид стационарного термоанемометра ТТМ‑2 вместе с измерительным преобразователем скорости воздушного потока ТТМ‑2-04 (01) показан на рис. 1. Комплект поставки каждой модели включает 10 м соединительного кабеля (с опцией удлинения до 1000 м) для подключения к блоку индикации преобразователя ТТМ‑2‑04 (01).

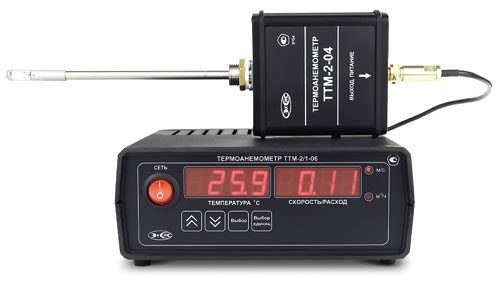

Рис. 1. Стационарный термоанемометр ТТМ‑2 с измерительным преобразователем скорости воздушного потока ТТМ‑2-04 (01)
Регистраторы серии ИВТМ‑7 Р (логгеры)
Основная функция логгеров заключается в непрерывном онлайн-мониторинге таких параметров, как температура, давление и относительная влажность окружающего воздуха (или другой газообразной среды). Линейка регистраторов ИТВМ‑7 Р (рис. 2) разработки и производства АО «ЭКСИС» представлена в четырех исполнениях, различающихся измеряемыми параметрами, объемом внутренней памяти, системой питания, внешним видом, габаритами и массой:
- ИВТМ‑7 Р‑03‑И‑Д и ИВТМ‑7 Р-02‑И‑Д служат для измерения относительной влажности и температуры внешней газообразной среды, а также давления;
- ИВТМ-7 Р-03-И, ИВТМ‑7 Р-02‑И предназначены для измерения относительной влажности и температуры.

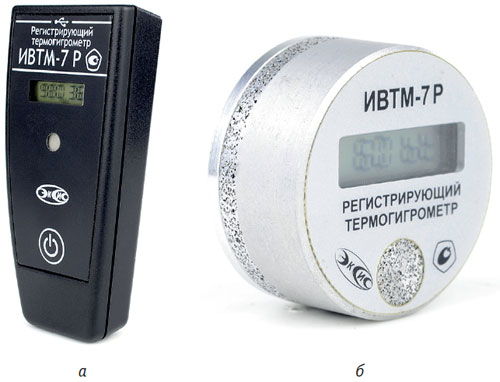

Рис. 2. Внешний вид регистраторов серии ИВТМ‑7: а – ИВТМ‑7 Р‑03‑И‑Д/-03‑И; б – ИВТМ‑7 Р‑02‑И‑Д/-02‑И
Измерительные диапазоны:
- относительная влажность для всех исполнений измеряется в пределах от 0 до 99 %, при этом основная погрешность измерения не превышает ±2,0 %, а величина дополнительной погрешности от температуры внешней среды в диапазоне рабочих температур – 0,25 %/°C;
- температуру все перечисленные модели измеряют в пределах от –20 до +50 °C при абсолютной погрешности измерения ±0,2 °C;
- диапазон измерения давления (для исполнений ИВТМ‑7 Р-03-И‑Д и ИВТМ‑7 Р-02‑И‑Д) составляет от 840 до 1060 гПа, абсолютная погрешность измерения – ±3 гПа.
Другие технические характеристики приборов различных исполнений приведены в табл. 1.

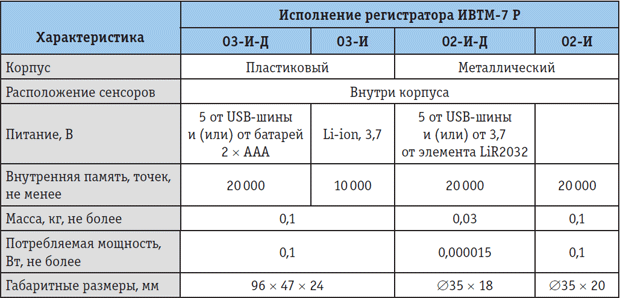

Таблица 1. Технические характеристики логгеров разработки АО «ЭКСИС»
Разработчиками компании предусмотрена возможность использования регистраторов как в автономном режиме, так и при подключении к персональному компьютеру при измерениях в режиме онлайн. Результаты измерений периодически регистрируются в энергонезависимой памяти прибора с привязкой к реальному времени.
Датчиками в регистраторах служат:
- сенсоры влажности емкостного типа;
- платиновые терморезисторы (измерение температуры);
- резистивные тензодатчики (измерение давления).
Эксплуатация регистраторов типа ИВТМ‑7 Р допускается при температурах окружающего воздуха от –20 до +50 °C, атмосферном давлении от 84 до 106 кПА и относительной влажности от 2 до 95 % (без конденсации). Средний срок службы логгеров составляет не менее 5 лет.
Данные могут отображаться в разном формате – текстовом, графическом или в виде таблиц, что реализуется с помощью ПО Eksis Visual Lab, поставляемого в комплекте за дополнительную плату. Это же приложение позволяет осуществлять настройку приборов. Связь с устройствами, использующими ОС Аndroid, выполняется посредством USB-интерфейса и кабеля USB-OTG, с помощью ПО Eksis Visual Lab. Программное обеспечение Eksis Visual Lab включено в реестр российского ПО. Запись в реестре № 15948 от 13.12.2022 произведена на основании поручения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации от 13.12.2022 по протоколу заседания экспертного совета от 09.12.2022 № 1960пр.
Опубликовано_в журнале ИСУП № 3(111)_2024
АО «ЭКСИС», г. Зеленоград, г. Москва,
тел.: +7 (800) 707‑7545,
e-mail: eksiseksis.ru
Иллюстрации предоставлены компанией АО «ЭКСИС»
