Переносной многокомпонентный газоанализатор «Полар‑7», разработанный российской компанией «Промэкоприбор», способен измерять концентрацию до семи газов одновременно. Кроме того, устройство выполняет функции регистратора температуры, тяги и скорости газового потока, определяет технологические параметры топливосжигающей установки. В статье объяснен принцип действия газоанализатора, рассмотрены его конструктивные особенности и технические характеристики.
ООО «Промэкоприбор», г. Санкт-Петербург
Производитель газоанализаторов для экологического контроля
Рост промышленного производства делает необходимой заботу об окружающей среде. На практике это чаще всего означает контроль за выбросами в атмосферу или водоемы, который обязаны осуществлять предприятия I–III категорий (согласно Федеральному закону № 7‑ФЗ «Об охране окружающей среды»), то есть большинство промышленных предприятий в стране. Повсеместное внедрение экологического контроля способствует росту рынка измерительных приборов экологического назначения. Сегодня существуют компании, которые специализируются на разработке и производстве именно такого оборудования. Рассмотрим одну из разработок ООО «Промэкоприбор» – многокомпонентный газоанализатор в портативном исполнении.
Газоанализатор «Полар‑7»
Многокомпонентный газоанализатор «Полар-7», представленный на рынке в 2023 году, относится к портативным приборам. Устройство выполнено в компактном и эргономичном корпусе, что позволяет использовать его при переносной эксплуатации (рис. 1). При этом конструктивные особенности прибора предусматривают реализацию функциональных возможностей, характерных для многокомпонентных газоанализаторов.

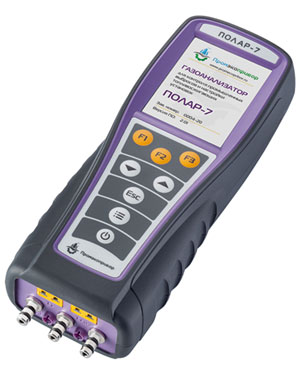

Рис. 1. Портативный газоанализатор «Полар‑7»
Этот газоанализатор позволяет определить концентрацию сразу до семи загрязняющих веществ от стационарных и передвижных источников промышленных выбросов. Его можно использовать для настройки топливосжигающих установок и оптимизации процесса горения топлива. Он дает возможность определить, насколько режим котлоагрегатов влияет на массовую концентрацию выбрасываемых загрязняющих веществ, составить режимную карту, установить технологические параметры топочно-горелочных установок (коэффициент избытка воздуха, коэффициент потерь тепла, КПД сгорания топлива при работе на разных нагрузках и видах топлива). Прибор подойдет для испытаний газоочистного оборудования и выполнения других задач.
Работа газоанализатора основана на двух физических принципах: электрохимическом и оптическом инфракрасном. Наличие разных каналов измерения позволяет «Полар‑7» определять концентрацию следующих компонентов: кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида углерода (углекислый газ, СО2), диоксида азота (NO2), диоксида серы (сернистый ангидрид, SO2), сероводорода (H2S), метана (СН4) и пропана (С3Н8). Как уже упоминалось, из перечисленных девяти компонентов семь можно измерять одновременно.
Кроме того, в газоанализатор «Полар‑7» при необходимости можно установить два дополнительных измерительных канала оксида углерода с датчиком для определения низких концентраций. Важно отметить, что датчик оксида углерода снабжен автоматической защитой от перегрузки из-за повышенной концентрации. В тех случаях, когда измеренное значение концентрации газа превышает порог, выполняется принудительная продувка датчика атмосферным воздухом.
Измерительные диапазоны и точность измерения газоанализатора указаны в табл. 1.

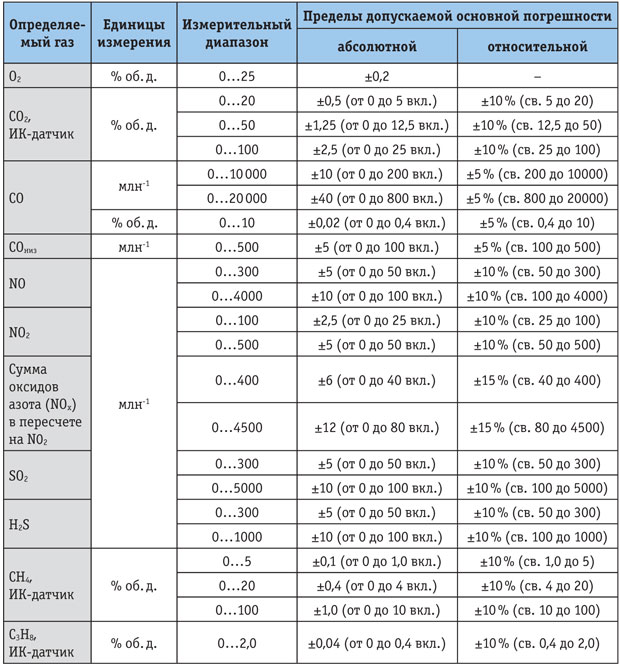

Таблица 1. Метрологические характеристики газоанализатора «Полар‑7»
При этом «Полар‑7» способен измерять не только концентрацию различных веществ в воздухе, но и физические параметры газового потока, такие как температура, разность давлений (тяга) и скорость. Еще определяются температура окружающего воздуха, атмосферное и абсолютное давление. Для этого газоанализатор оснащен встроенным дифференциальным манометром и двумя разъемами для подключения термопар типа К. Диапазоны и погрешность измерения температуры и давления указаны в табл. 2. В рассчитываемые значения входят объемный расход газового потока, массовый выброс загрязняющих веществ, коэффициент избытка воздуха (альфа), коэффициент потерь тепла и КПД сгорания топлива.

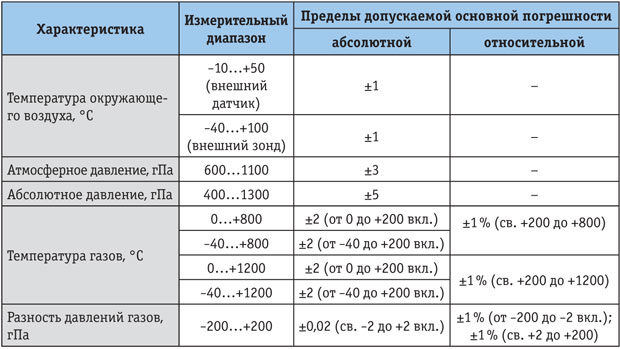

Таблица 2. Диапазоны измерений и пределы допускаемой погрешности газоанализатора «Полар‑7» по каналам измерений физических параметров газов
Для подачи измеряемого газа используется зонд (длина трубки 180, 300, 500, 750, 1000, 1500 или 2000 мм) и встроенный насос производительностью 0,8 дм3/мин. Результаты измерений отображаются на ЖК-дисплее переносного газоанализатора, а также сохраняются на встроенной SD-карте с объемом памяти 16 ГБ. Интерфейс USB служит для передачи данных на компьютер. Кроме того, результаты измерений можно распечатать, отправив их прямо с газоанализатора на внешний термопринтер через инфракрасный порт или по Bluetooth. Этот же интерфейс используется для управления газоанализатором с внешнего мобильного устройства.
Конструкция и интерфейс
Промышленный газоанализатор «Полар-7» выполнен в корпусе из ударопрочного пластика с защитным обрезиненным покрытием. Габаритные размеры прибора составляют 240 × 88 × 55 мм, масса — не более 800 г. Прибор может транспортироваться в футляре с ремешком либо в пластиковом кейсе совместно с комплектующими (рис. 2). Для отображения информации используется цветной графический дисплей с диагональю 3,5 дюйма и разрешением 320 × 240 пикселей. Настройка и управление осуществляются с помощью восьми кнопок, расположенных на корпусе. Интерфейс предусматривает навигационное меню и возможность изменения размера шрифта. В корпус встроены магниты, позволяющие фиксировать прибор на металлических вертикальных поверхностях.

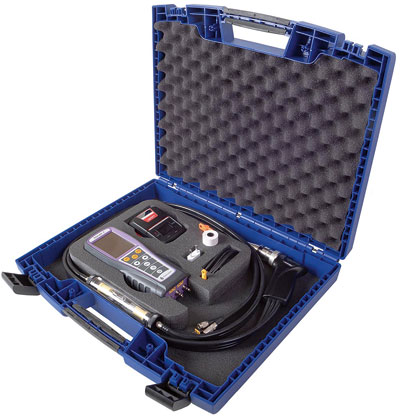

Рис. 2. Газоанализатор «Полар‑7» в транспортировочном кейсе
Питание у газоанализатора автономное. Источник питания – встроенная литий-ионная аккумуляторная батарея с номинальным напряжением 3,7 В, емкостью 4,4 А.ч. Батарея обеспечивает непрерывную работу прибора не менее 16 часов. Диапазон эксплуатационных температур – от –10 до +45 °C.
Заключение
Помимо газоанализатора «Полар-7», ООО «Промэкоприбор» выпускает переносные малогабаритные многокомпонентные газоанализаторы «Полар», «Полар Про» и «Полар Универсал». Приборы применяются для задач экологического мониторинга и настройки режимов работы топливосжигающих установок на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей, химической, машиностроительной и других отраслей промышленности.
