В статье рассказано о новом решении Производственной группы REMER – интеллектуальных блоках розеток второго поколения PDU REM-2MC. Описана функциональность блоков розеток, варианты форм-фактора и возможности контроллера. Представлены дополнительные модули: MI для измерения параметров электропитания в каждой розетке, а также модуль измерения и управления AIOS с «горячей» заменой. Перечислены поддерживаемые периферийные устройства, охарактеризованы возможности программного обеспечения.
Производственная группа REMER, г. Москва
В 2024 году Производственная группа REMER вывела на рынок интеллектуальные PDU REM второго поколения (рис. 1). PDU REM-2MC разработаны подразделением компании – «REMER Автоматизация». Оно вошло в состав производственной группы в 2023 году и специализируется на разработке интеллектуальных устройств.

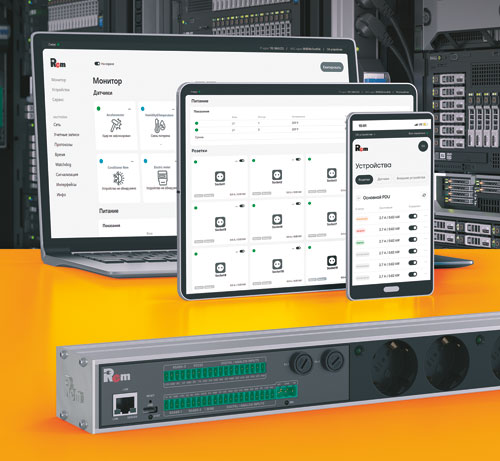

Рис. 1. PDU REM-2MC – это современный программно-аппаратный комплекс, созданный для удаленного управления микроклиматом и электропитанием ЦОД
В основе PDU нового поколения лежат обновленная компонентная база и программное обеспечение на ОС Linux. Модули измерения и управления AIOS поддерживают «горячую» замену, то есть допускают замену управляющих блоков без отключения активного оборудования.
При проектировании PDU REM особое внимание уделяется надежности: критически важные элементы подвергаются многочисленным испытаниям. В первую очередь это относится к коммутационным реле и блокам питания. Определяющим фактором для выбора реле стала подключаемая нагрузка, в качестве которой могут выступать устаревшие или упрощенные устройства, имеющие значительные пусковые токи. Сваривание контактов или уменьшение количества коммутационных циклов не допускается. На этапе разработки PDU проводятся всесторонние испытания коммутационных реле в различных режимах работы, включая аварийные (перегрузка и короткое замыкание). По результатам испытаний, проведенных в независимой лаборатории, было установлено, что во всех серийных изделиях применяются только реле, удовлетворяющие перечисленным требованиям. Благодаря использованию компонентов блоков питания с большим ресурсом и промышленным температурным диапазоном время наработки на отказ PDU REM‑2MC составляет 200 000 часов.
Форм-фактор блоков розеток REM‑2MC
Блоки распределения питания REM‑2MC представлены в вертикальном или горизонтальном исполнении (рис. 2).
Рис. 2. Форм-фактор PDU REM‑2MC: вертикальные и горизонтальные
Вертикальные PDU (длина 1420, 1820, 2100 мм) имеют однофазное подключение 32 А, трехфазное 16 и 32 А, характеризуются увеличенным количеством портов и применяются в телекоммуникационных и серверных шкафах. В корпусе в зависимости от модификации могут быть размещены розетки трех типов (Sсhuko, C13 и C19 IEC 320), контроллер, измерительные модули MI и AIOS. Для визуального разграничения и удобства распределения нагрузки розетки каждой секции или фазы выделяются цветом. Для подключения к питающей сети вертикальные блоки комплектуются клеммной колодкой или кабелем с однофазной/трехфазной промышленной вилкой стандарта IEC 60309.
Горизонтальные PDU REM‑2MC имеют однофазное подключение 32 А, предназначены для применения в компактных телекоммуникационных шкафах с малым количеством потребителей и всепогодных шкафах для управления электропитанием и микроклиматом. Для подключения к питающей сети в горизонтальных PDU REM‑2MC используется клеммная колодка.
Корпус PDU REM выполнен на основе произведенного в РФ алюминиевого п‑образного профиля 45 × 60 мм. В нем размещаются коммутационные элементы, электронные модули управления и измерения с разъемами и индикаторами, розетки. Компоненты последовательно устанавливаются в профиль в порядке, определяемом моделью устройства (рис. 3). Гибкая конструкция позволяет комбинировать различные компоненты и легко модифицировать изделие под индивидуальные потребности заказчика.

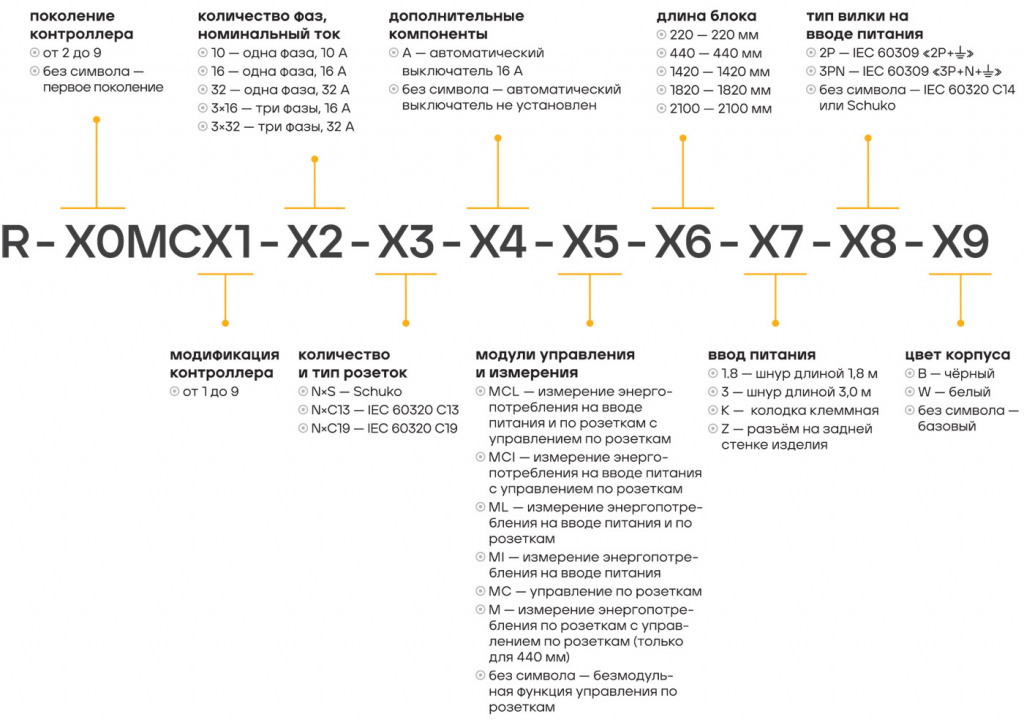

Рис. 3. Формирование артикула PDU REM-MC (увеличить изображение)
Благодаря универсальной системе безынструментального монтажа установка PDU возможна на вертикальные органайзеры и юнитовые направляющие напольных шкафов. Это позволяет экономить полезное пространство и не перекрывать доступ к оборудованию даже в шкафах шириной 600 мм.
Основной контроллер
Для подключения датчиков и периферийных устройств в контроллере PDU REM‑2MC (рис. 4) используются клеммные колодки с ответными частями, применяемыми в промышленных решениях. Контроллер нового поколения поддерживает работу со стандартными датчиками различных типов (табл. 1, рис. 5).

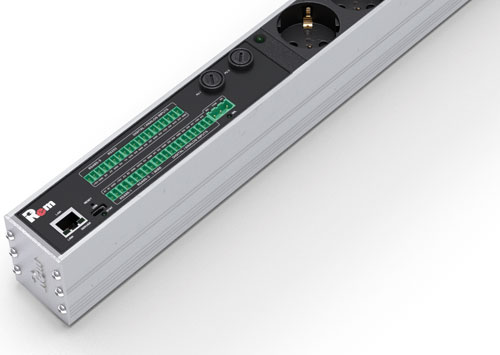

Рис. 4. Контроллер PDU REM‑2MC

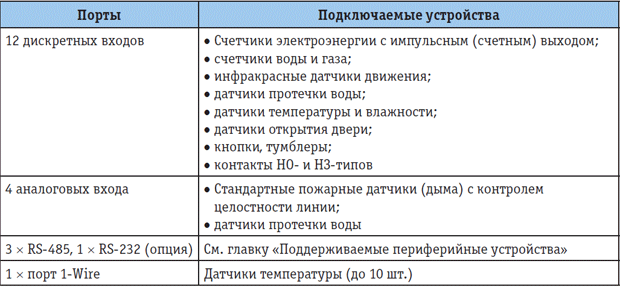

Таблица 1. Датчики, с которыми поддерживает работу контроллер PDU REM‑2MC

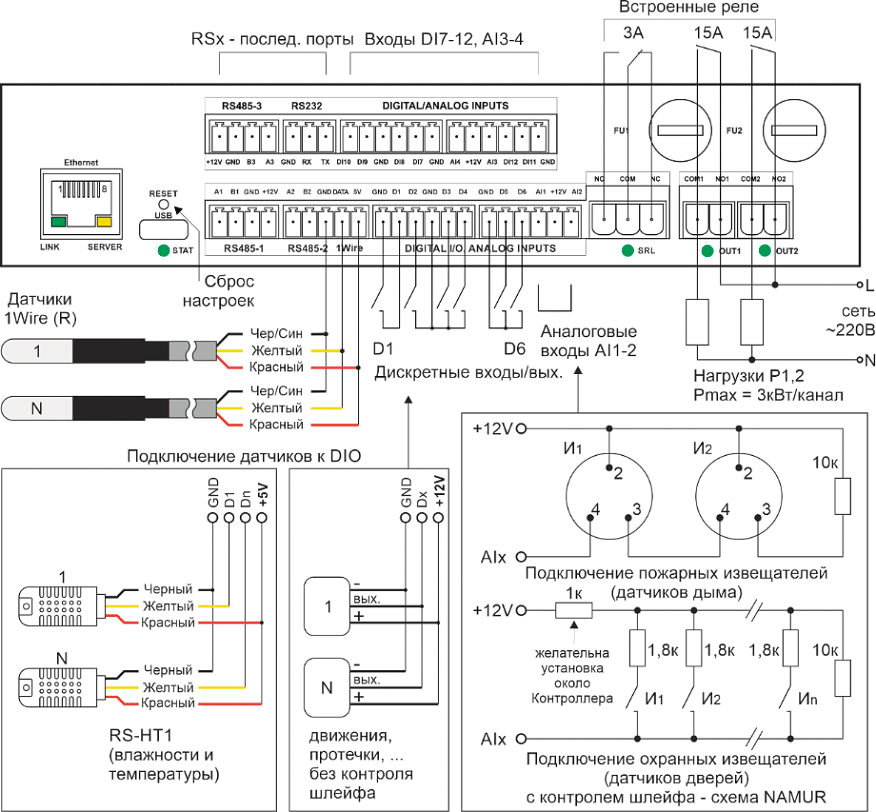

Рис. 5. Схема подключения устройств и датчиков к контроллеру в максимальной комплектации (увеличить изображение)
Измерительный модуль MI
Ряд моделей PDU комплектуется измерительным модулем MI (рис. 6). Модуль в режиме реального времени измеряет параметры электропитания по каждой фазе и группе розеток. Задаваемые пользователем пороги срабатывания аварийных сигналов позволяют отслеживать возможную перегрузку контура и (или) фазы. Яркий OLED-дисплей модуля отображает значения напряжения, силы тока и потребляемой мощности, состояние датчиков и внешних устройств, сетевые настройки.

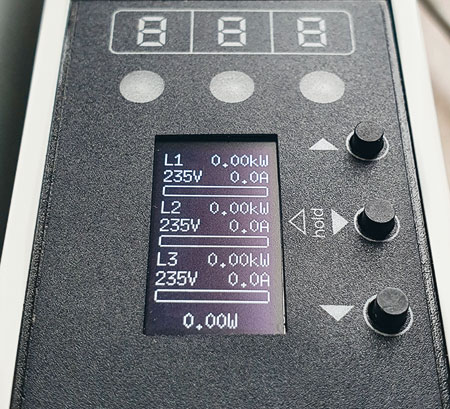

Рис. 6. Измерительный модуль MI
Модули с «горячей» заменой AIOS
В PDU REM нового поколения применены модули измерения и управления AIOS (All In One Socket) с «горячей» заменой (рис. 7). Переустановка модулей осуществляется без применения инструмента.

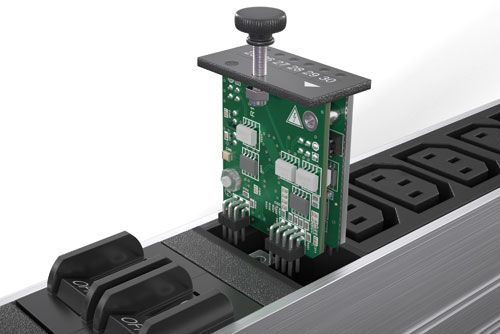

Рис. 7. Модули AIOS с «горячей» заменой
PDU REM‑2MC в зависимости от модификации контроллера обладают различными возможностями по измерению энергопотребления и управлению электропитанием (табл. 2).

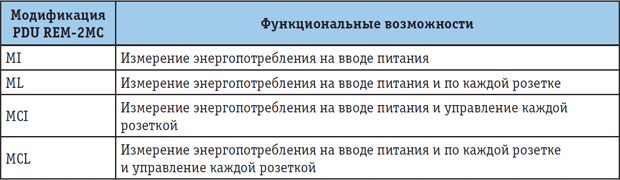

Таблица 2. Функциональные возможности PDU REM-2MC
Каскадные PDU REM
PDU нового поколения могут использоваться автономно и по схеме master/slave. Подключение по этой схеме позволяет присоединить к одному полноценному PDU до четырех блоков CPDU (Cascade PDU) с упрощенным контроллером. Управление и мониторинг всех блоков осуществляются через master-устройство, физическая коммутация – посредством интерфейса RJ‑12 по протоколу RS‑485/Modbus. В системе используется только один IP-адрес. Такой подход значительно снижает расходы на инфраструктуру сети и упрощает процесс управления и мониторинга.
Поддерживаемые периферийные устройства
PDU REM‑2MC поддерживают подключение внешних сенсорных дисплеев R‑HTPx и цифровых замков R‑LOCKx (рис. 8). Дисплей можно разместить на двери, стенке шкафа и любой другой поверхности в ЦОД или серверной комнате. Для дисплея разработано специальное ПО, позволяющее отображать на экране основные контролируемые параметры и режимы работы, а также управлять розетками, электронными замками и периферийными устройствами. Предусмотрен режим кодового замка.

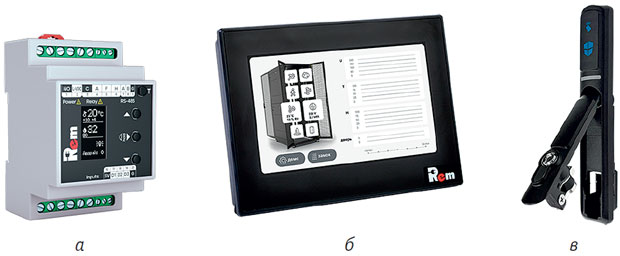

Рис. 8. Оборудование REM, подключаемое к контроллеру REM‑2MC: а – цифровой термостат; б – HMI-дисплей; в – цифровой замок
В PDU REM‑2MC реализована функция мини-СКУД на несколько стоек, поддерживающая до 4 замков R‑LOCKx. По запросу может быть реализована интеграция с «большой» СКУД, установленной у заказчика.
PDU REM‑2MC поддерживают работу с цифровыми устройствами, например:
- всеми моделями кондиционеров REM;
- цифровыми термостатами R‑DMTHx;
- приборами учета электроэнергии «Энергомера»;
- ленточными датчиками протечки R‑WLx.
Может быть добавлена поддержка других устройств.
Программное обеспечение
Для PDU REM‑2MC разработано новое программное обеспечение на операционной системе Linux. Дистанционные настройка и мониторинг доступны через web, командную строку (CLI/SSH), SNMP v1‑3. В результате получено стабильно работающее современное ПО с функциями мониторинга и управления питанием, сопряжения с датчиками, контроля микроклимата, постановки на охрану и снятия с охраны, загрузки конфигурации настроек и обновления (табл. 3).

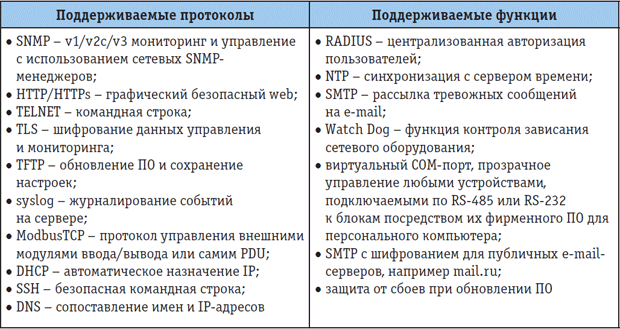

Таблица 3. Протоколы и функции, поддерживаемые PDU REM нового поколения
Благодаря адаптивному веб-интерфейсу для управления могут быть использованы как мониторы высокого разрешения, так и компактные устройства – смартфоны, планшеты. Основную часть экрана на странице «Монитор» занимают плашки элементов системы: розетки, датчики, внешние устройства (рис. 9).

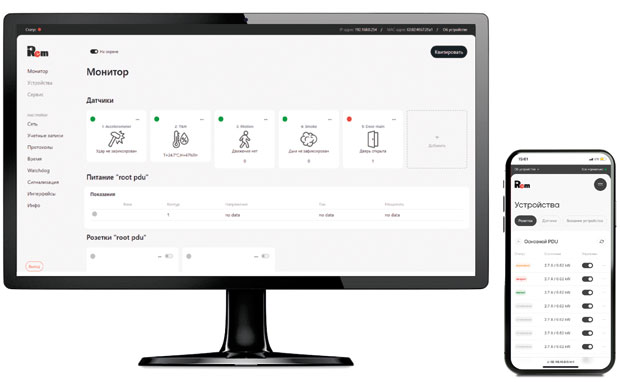

Рис. 9. Внешний вид веб-интерфейса на различных устройствах
Может быть организована передача информации на верхний уровень в режиме реального времени. Благодаря реализованному протоколу SNMP возможно использование сетевых менеджеров, например Zabbix, Nagios и др. В случае превышения пороговых значений нагрузки или параметров окружающей среды производится рассылка аварийных SNMP-trap-сообщений или уведомлений на e‑mail. Все программные продукты регулярно обновляются, их последние версии доступны на сайте: cmo.ru.
Заключение
Несмотря на то, что новые PDU REM только представлены рынку, Производственная группа REMER продолжает работу над линейкой интеллектуальных устройств управления электропитанием и разрабатывает PDU с контроллером следующего, третьего поколения (рис. 10).

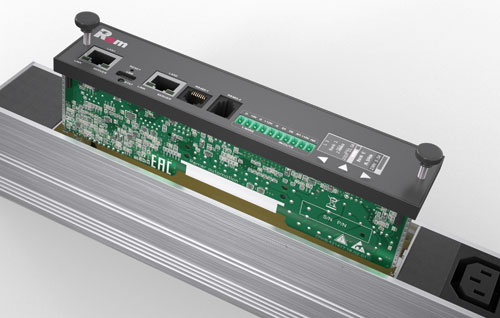

Рис. 10. Контроллер PDU REM 3‑го поколения, перспективная разработка
Опубликовано_в журнале ИСУП № 3(111)_2024
Производственная группа REMER,
г. Москва,
тел.: +7 (495) 363‑9333,
e-mail: inforemergroup.ru
Иллюстрации предоставлены компанией ООО «Производственная группа Ремер»
