В статье рассматривается устройство для контроля температурного режима в рефрижераторах при перевозке термолабильной продукции. Описаны его функциональные возможности, включая передачу данных по каналу NB-IoT, ведение архива измерений, формирование отчетов, автономную работу и особенности монтажа.
ООО Инженерный центр «ТехноКомМониторинг», г. Москва
Действующие нормативные правовые акты устанавливают требования к соблюдению температурного режима при транспортировке термолабильной продукции, пищевых продуктов и скоропортящихся товаров. В соответствии с этими требованиями рефрижераторы оснащаются средствами контроля и регистрации температуры.
В статье рассматривается электронный термописец для рефрижераторов «СканЭйр Темп 101» (рис. 1), разработанный Инженерный центр «ТехноКомМониторинг». Описаны его функциональные возможности, включая контроль температурно-влажностных параметров перевозки, передачу информации ответственным лицам и сохранение данных на этапах холодовой цепи.

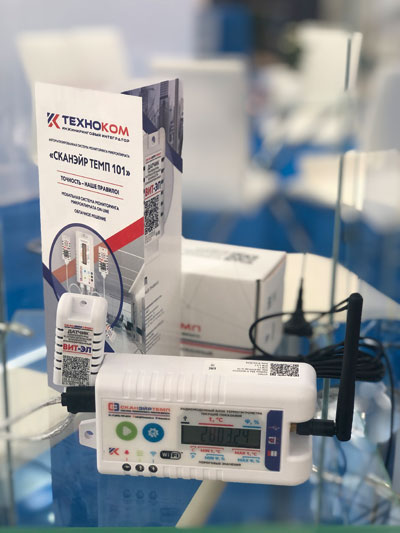

Рис. 1. Термописец «СканЭйр Темп 101»
Термописец состоит из радиомодемного блока, датчика температуры и влажности воздуха, кабеля для соединения датчика с блоком и мобильного принтера. Радиомодемный блок и датчик размещают в кузове машины. Датчик измеряет температуру, а блок передает накопленные данные в личный кабинет.
Температура измеряется в диапазоне –40…+80 °C с погрешностью всего ±0,3 °C. Диапазон измерения относительной влажности составляет от 10 до 95 %. Отслеживать температурный режим перевозки и заряд блока можно в личном кабинете, а также в телеграм-боте. Эти данные доступны с любого устройства, подключенного к интернету. Кроме того, предусмотрена рассылка оповещений о нарушении режима и ведение электронного журнала измерений с поминутными данными. Производитель гарантирует сохранность данных более 5 лет.
Важной функцией термописца является встроенная геолокация. С ее помощью можно в онлайн-режиме отследить передвижение автомобиля.
С мобильного принтера, входящего в комплект поставки, можно распечатать на чековой ленте отчеты о соблюдении температурного режима при транспортировке. Достаточно зайти в телеграм-бот, выбрать необходимый интервал времени и отправить сформировавшийся отчет с любого смартфона на печать (рис. 2).

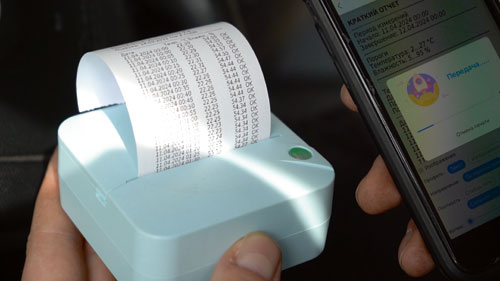

Рис. 2. Распечатка на мобильном принтере
Термописец функционирует в автономном режиме и питается от встроенного аккумулятора. При передаче данных с минутной дискретностью один раз в час ресурс аккумулятора составляет более двух месяцев. Подзарядка устройства может осуществляться через кабель с разъемом USB Type-C от внешнего источника питания, включая пауэрбанк или автомобильную сеть.
Установка термописца в кузове рефрижератора выполняется без проведения монтажных работ. Предусмотрены варианты крепления с использованием магнитных элементов, клейкой ленты и самоклеящихся крепежных элементов. Датчики и программное обеспечение разработаны и производятся в Российской Федерации. Средства измерений и программное обеспечение внесены в соответствующие национальные реестры.
Опубликовано_в журнале ИСУП № 2(110)_2024
