В статье рассматриваются сухие трансформаторы AKELCAST с литой изоляцией, выпускаемые АКЭЛ. Приводится описание их конструктивных особенностей и вариантов исполнения. На вопросы о сферах применения, допустимых режимах перегрузки и особенностях эксплуатации сухих трансформаторов по сравнению с масляными отвечает С. В. Кустов, руководитель департамента развития производства трансформаторов компании «АКЭЛ».
Производственно-техническая компания «АКЭЛ», г. Москва
Одним из направлений деятельности ООО «АКЭЛ» является производство сухих трансформаторов серии AKELCAST с литой изоляцией. Сборка изделий осуществляется по полному производственному циклу на собственной площадке компании в Новой Москве, на территории завода «Мосрентген» (рис. 1). Преобразовательные трансформаторы мощностью до 25 000 кВА изготавливаются по индивидуальным заказам. Распределительные трансформаторы выпускаются как в рамках заказного производства, так и серийно; часть продукции постоянно поддерживается на складе компании. Диапазоны номинальной мощности распределительных трансформаторов зависят от серии: — AKELCAST ST — от 25 до 630 кВА; — AKELCAST LS — от 100 до 6300 кВА; — AKELCAST — от 630 до 4000 кВА.

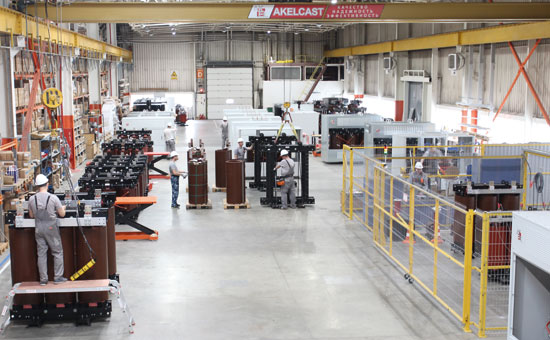

Рис. 1. Производство компании «АКЭЛ»: цех сборки трансформаторов
Рассмотрим распределительные трансформаторы серии AKELCAST LS (рис. 2) номинальной мощностью 100…6300 кВА, выполненные из комплектующих корейской фирмы LS Electric. Это сухие силовые трехфазные трансформаторы двухобмоточного типа с литой изоляцией понижающего типа. Они обладают интересной особенностью: у них овальная конструкция обмоток высокого (ВН) и низкого напряжения (НН). Благодаря такому решению трансформаторы имеют уменьшенную высоту, что дает возможность использовать их в помещениях с ограниченной высотой или низкой входной группой.

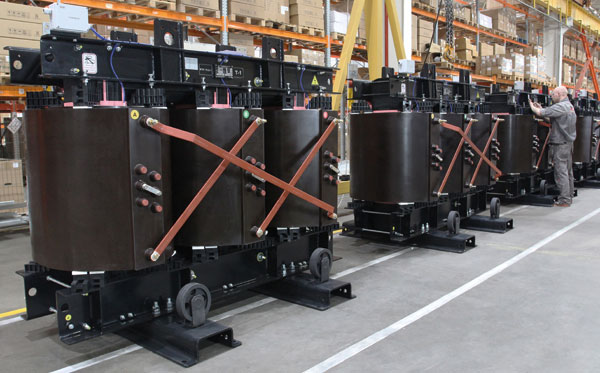

Рис. 2. Распределительные трансформаторы AKELCAST LS
Выводы обмоток низкого напряжения изготовлены из луженой меди с тиснением. Это позволяет подключать к ним как медные, так и алюминиевые шины без применения переходных пластин. С помощью тиснения обеспечивается более плотный электрический контакт между выводом и шиной, что уменьшает переходное сопротивление и снижает нагрев проводников. В сухих трансформаторах серии AKELCAST LS применяется система отвода тепла с дополнительными каналами для улучшения естественного охлаждения при естественной и принудительной вентиляции.
Наряду с указанным исполнением, компания по запросу заказчиков может поставить модификацию трансформаторов AKELCAST LSR с низкогабаритными обмотками круглой формы и вертикальными вентиляционными каналами. Изоляция обмоток трансформаторов изготовлена из компаунда на основе гидрофобной циклоалифатической смолы Huntsman. Эта изоляция выполняет дополнительную функцию защиты обмоток от механических и климатических воздействий, а также препятствует распространению горения.
Магнитный сердечник изготовлен из листов кремнийсодержащей стали с ориентированными зернами, изолированными минеральными окислами. Сборка и опрессовка магнитного сердечника осуществляются с применением современной технологии шихтовки Step-Lap («перекрестный шаг», или ступенчатая укладка пластин). Благодаря применению тонколистовых трансформаторных сталей толщиной не более 0,27 мм удалось уменьшить холостой ход на 30–50 %.
Упоминания заслуживают защитные кожухи для трансформаторов (рис. 3). Кожух защищает сухой силовой трансформатор от воздействия неблагоприятных внешних факторов, а также обеспечивает защиту человека, изолируя от него токоведущие части.

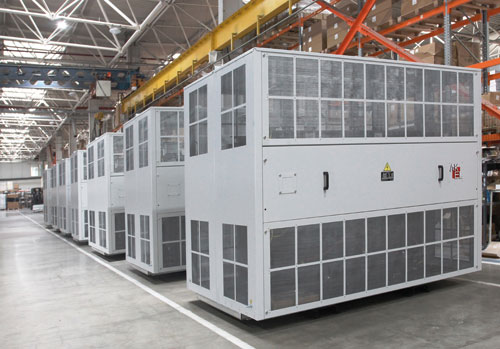

Рис. 3. Сухой трансформатор в защитном кожухе
Для сухих трансформаторов серии AKELCAST разработан защитный кожух Compact IP21/31, отличающийся уменьшенными габаритами по сравнению со стандартным исполнением. Предусмотрена возможность окраски кожуха в цвета по каталогу RAL.
В линейке исполнений также представлен Eco-кожух, изготовленный из неокрашенной оцинкованной стали. Конструкция ориентирована на эксплуатационные требования и применение в типовых условиях размещения оборудования.
Для трансформаторов AKELCAST LS используются центрирующие опоры производства компании Leplast, обеспечивающие заданный класс точности центрирования обмоток.
В интервью особенности конструкции и эксплуатации сухих трансформаторов AKELCAST с литой изоляцией разъясняет Сергей Кустов, руководитель департамента развития производства трансформаторов АКЭЛ.
Интервью с С. В. Кустовым, руководителем департамента развития производства трансформаторов компании «АКЭЛ»
ИСУП: Сергей Викторович! Ваша компания делает трансформаторы как с алюминиевыми, так и с медными обмотками. Возникает вопрос: линейное расширение меди несколько иное, чем у алюминия, из-за чего на компаунде появляются микротрещины. Вы это как-то нивелируете?
С. В. Кустов: У нас используется специальный компаунд, изготовленный с учетом этих процессов. Но в большинстве случаев обмотки алюминиевые. И если соблюдать все условия эксплуатации, не перегружать трансформатор сверх нормы, то никаких микротрещин не возникает. Это все учитывается при заливке катушек.
С. В. Кустов, руководитель департамента развития производства трансформаторов компании «АКЭЛ»
ИСУП: Какова стойкость изоляции к механическим воздействиям, окислению, влажности и т. д.?
С. В. Кустов: Тут у нас все хорошо, даже отлично. По устойчивости к воздействию окружающей среды трансформаторы относятся к классу Е2, то есть они допускают до 98 % влажности. Они обеспечивают полную механическую защиту проводников, если, разумеется, по ним специально не бить.
ИСУП: А какая устойчивость к скачкам напряжения? А то производители масляных трансформаторов иногда говорят о малой перегрузочной способности сухих трансформаторов.
С. В. Кустов: Это маркетинг, и не совсем честный. Действительно, масляные трансформаторы более устойчивы к скачкам напряжения. Но для них необходимо организовать целое хозяйство с соответствующим комплексом регулярных мероприятий. Надо учесть их пожароопасность, изготовить специальные конструкции для сбора масла и т. д. Сухие трансформаторы позволяют всего этого избежать. Достаточно следовать рекомендациям производителя, и тогда сухой трансформатор проработает свои 30 лет без капремонта.
ИСУП: Где вы советуете применять свои трансформаторы?
С. В. Кустов: Применять мы их рекомендуем для внутрицеховых подстанций, для подстанций жилых районов. Сухой трансформатор не требует никакого дополнительного обслуживания и абсолютно безопасен в плане горючести. В отличие от масляного! Помещению, в котором находится масляный трансформатор, присваивают совсем другой класс пожарной опасности.
ИСУП: И все же вернусь к медным обмоткам. Когда вы рекомендуете применение именно медных обмоток и что это дает?
С. В. Кустов: Сейчас используются такие сплавы алюминия, которые по потребительским свойствам ничем не хуже меди. Но там, где допускаются перегрузки, где сеть нестабильна, мы рекомендуем медные трансформаторы. Сама по себе медь более стойкая, но и цена у нее выше.
ИСУП: А какие перегрузки допускаются?
С. В. Кустов: Наши трансформаторы полностью соответствуют требованиям п. 2.1.21 ПТЭЭП. Например, на 20 % трансформатор можно перегружать в течение часа, на 30 % на протяжении 45 минут и на 60 % – пять минут. Но перегрузка трансформатора, неважно, сухой он или масляный, это всегда аварийный режим. Он одинаково вреден как масляным, так и сухим трансформаторам. Тут важно понимать: если возникают перегрузки, то либо неправильно рассчитана нагрузка, либо проблема с генерирующими мощностями.
ИСУП: Какой класс нагревостойкости у обмоток ваших трансформаторов?
С. В. Кустов: Стандартно мы выпускаем трансформаторы класса F. Они допускают температуру нагрева 100 градусов от температуры окружающей среды. Сама изоляция выдерживает 155 °C. По требованию заказчика мы можем выпустить трансформаторы класса Н. Для них допускается превышение температуры на 125 °С, а сама изоляция выдерживает максимальную температуру 180 °C. Масляные трансформаторы, если я не ошибаюсь, допускают перегрев не более 70 °С. В противном случае это ведет к деградации масла плюс возникает опасность травмирования персонала, потому что нагревается бак, который является теплоотводом. Так что при такой температуре срабатывают масляные реле.
ИСУП: Что входит в стандартную комплектацию и что возможно дополнительно? (Системы вентиляции, автоматика и т. д.)
С. В. Кустов: В стандартную комплектацию входят четыре колеса для перекатки, которые могут поворачиваться как в продольном, так и в поперечном направлении. Еще три датчика температуры и термореле. По умолчанию мы ставим термореле типа ТР-100. Оно имеет четыре канала, выходы на управление вентиляцией, на предупреждение, на отключение. И еще один плюс: это термореле поддерживает передачу данных по протоколу Modbus RTU, то есть его можно интегрировать в АСУ ТП.
Опционально в комплект поставки входит кожух, причем двух типов: из стали с окраской и вариант ЭКО (Eco) – просто из оцинкованной стали, без окраски. Кроме того, дополнительно можно поставить комплекты принудительной вентиляции и шкаф тепловой защиты.
ИСУП: Сам магнитопровод – это отечественное изделие?
С. В. Кустов: Да, мы сами разрабатываем магнитопровод. Мы его проектируем, и изготавливается он тоже в России нашими партнерами.
ИСУП: Расскажите подробней о контроле качества на производстве.
С. В. Кустов: Наше предприятие сертифицировано по системе менеджмента качества ISO 9001-2015. У нас свой отдел контроля качества, который проверяет как входящие компоненты, так и выпуск готовой продукции более чем по 30 параметрам. Есть и своя испытательная лаборатория. Она сертифицирована Ростехнадзором, то есть мы можем проводить испытания не только внутренние, но и для сторонних организаций. Здесь трансформаторы проходят приемо-сдаточные испытания. По результатам испытаний на каждый трансформатор составляется протокол.
Беседовали: С. В. Бодрышев,
главный редактор журнала «ИСУП»;
С. В. Кустов, руководитель департамента развития производства трансформаторов,
производственно-техническая компания «АКЭЛ», г. Москва,
тел.: +7 (495) 128-0254,
e-mail: infak-el.ru
Опубликовано_в журнале ИСУП № 2(110)_2024
Иллюстрации предоставлены компанией ООО ПТК «АкЭл»
