Расширение линейки преобразователей расхода ЛГК410 к 35‑летнему юбилею АО НПФ ЛОГИКА

В статье представлены ключевые особенности преобразователей расхода ЛГК410, а также модели с новой геометрией измерительного канала, позволяющей улучшить чувствительность, отношение сигнал/шум и метрологические характеристики преобразователя в нижней части диапазона измерений.

АО НПФ ЛОГИКА, г. Санкт-Петербург

скачать pdf >>

Серийное производство преобразователей расхода ЛГК410 фирма ЛОГИКА начала в 2019 го­ду. Опыт эксплуатации был учтен при создании новых, усовершенствованных моделей преобразователей, которые увидели свет в начале второго квартала юбилейного 2024 года. Линейка ЛГК410 производства АО НПФ ЛОГИКА позволяет рационально подходить к вопросам проектирования, монтажа и эксплуатации узлов учета тепловой энергии, во­ды и других жидкостей.

Ключевые особенности ЛГК410

Электромагнитные преобразователи ЛГК410 предназначены для измерения объемного расхода и объема жидкостей с удельной электропроводностью от 10^-3 до 10 См/м, избыточным давлением до 1,6 МПа и температурой от 0 до 150 °C.

Преобразователи имеют модификации, различающиеся условным диаметром DN, верхним пределом измерений расхода Q_max, уровнем точности измерений (I, II и новые – AI и AII) и наличием дисплея. Код модификации преобразователя приводится в его обозначении, пример которого приведен на рис. 1.

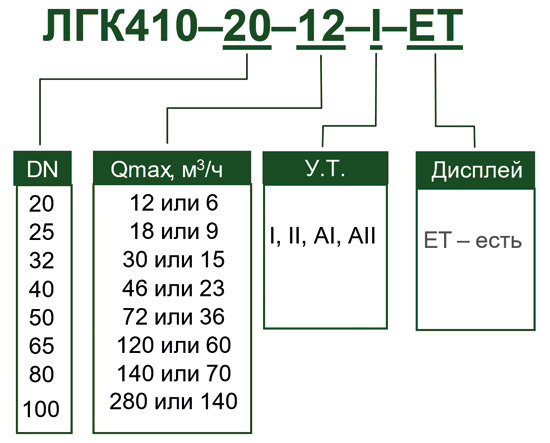

Рис. 1. Пример обозначения преобразователя ЛГК410

За годы серийного выпуска преобразователей ЛГК410 бы­ли отточены технологии изготовления, настройки и обслуживания, получены многочисленные данные с объектов, на которых работают преобразователи, накоплена богатая статистика поверок. Можно с удовлетворением отметить, что инженерные идеи, заложенные разработчиком, оправдали расчеты и ожидания.

Преобразователь имеет полностью металлический корпус, за счет двойного экранирования обеспечивает высокую степень помехоустойчивости и защиту от воздействия внешнего электромагнитного поля.

Проточная часть выполнена из нержавеющей стали, что делает прибор более долговечным, коррозионно-устойчивым, а также пригодным для использования в чистых технологиях. Лаконичный, контрастный и яркий графический дисплей позволяет комфортно контролировать показания в помещениях с любым уровнем освещенности. Интерфейс связи с внешними устройствами, поддерживающий два протокола обмена (ЛОГИКА М4 и Modbus RTU), дает возможность интегрировать преобразователи в информационные системы любого масштаба и уровня сложности – от систем одного предприятия до глобальных интернет-ориентированных систем мониторинга и диспетчеризации. Важной особенностью является возможность интеграции ЛГК410 в единую сеть – до 30 преобразователей с подключением к се­ти Ethernet через адаптер АДС99.

Другая особенность при эксплуатации – отсутствие подвижных элементов конструкции, что обеспечивает надежность самой конструкции преобразователя. При этом для удобства пользователей реализована функция программного поворота изображения на дисплее, позволяющая произвести монтаж преобразователя в любом положении.

Преобразователь ЛГК410 учитывает расход как в прямом, так и в обратном направлении, регистрирует события «Реверс потока», «Пустая труба», «Значение расхода вне диапазона измерений». Кроме то­го, ЛГК410 имеет три дискретных выхода, два из которых свободно конфигурируемые. По каждому из них может быть сформирован сигнал, пропорциональный прошедшему объему жидкости, а также о возникновении каких-либо событий (диагностические сообщения).

Бесплатные фирменные программные продукты и мобильные приложения обеспечивают сопровождение преобразователей расхода ЛГК410 практически во всех сферах и на всех стадиях применения.

Широкая номенклатура диаметров преобразователей ЛГК410

Линейка номинальных диаметров выпускаемых в настоящее время преобразователей включает в се­бя: DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 (рис. 2).

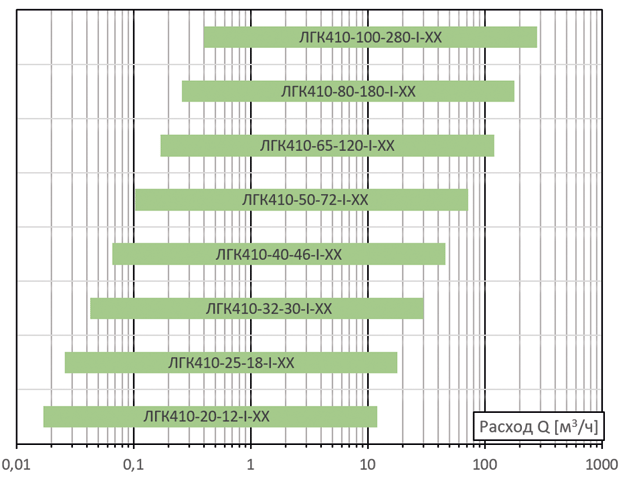

Рис. 2. Диапазоны расходов, измеряемых преобразователями расхода ЛГК410

Линейка диаметров полностью решает вопрос присоединений ко всем существующим типоразмерам трубопроводов в диапазоне от 20 до 100 мм. Это, в свою очередь, позволяет инженеру-проектировщику делать выбор по соотношению це­ны / диапазона измерений / потерь давления / объема монтажных работ.

Новая геометрия измерительного канала

В модельном ряду преобразователей расхода ЛГК410 появились модели с новой геометрией измерительного канала. За счет встроенного сужения со специальным безотрывным профилем достигается улучшение таких важных характеристик преобразователя, как чувствительность и отношение сигнал/шум. Существенно улучшаются и метрологические характеристики преобразователя в нижней части диапазона измерений.

Точность измерений

Статистический анализ результатов обработки тысяч протоколов поверок преобразователей расхода ЛГК410 позволил с оптимизмом взглянуть на перспективы улучшения метрологических характеристик. С учетом результатов анализа существующие уровни точности (УТ) I и II дополнены еще двумя – AI и AII.

Решение о способе нормирования метрологических характеристик для новых УТ выработано с учетом требований действующей Методики [1] учета тепловой энергии. Нагляднее всего это видно на рис. 3, где изображена кривая, рассчитанная по п. 12.1 Методики, а также кривые, соответствующие погрешности преобразователей с вновь вводимыми УТ.

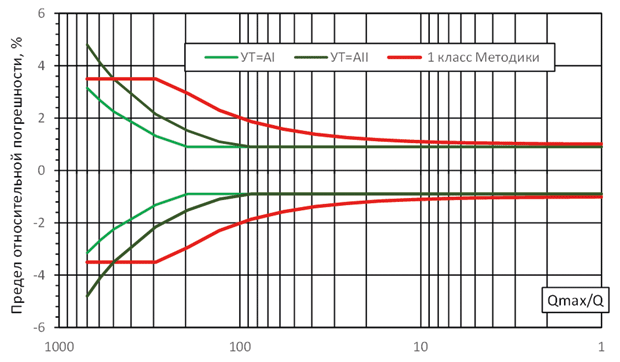

Рис. 3. Пределы относительной погрешности измерения объема и объемного расхода

Изображение очевидно демонстрирует, что точность преобразователя с уровнем AI вы­ше, чем требования Методики к первому классу теплосчетчиков, причем во всем диапазоне измерений. Уровень AII во всем диапазоне измерений удовлетворяет требованиям, предъявляемым к относительной максимальной допускаемой погрешности датчиков расхода теплосчетчиков второго класса. Важно отметить, что преобразователи расхода ЛГК410 любых уровней точности могут работать в составе теплосчетчиков класса 1. Так, из рисунка видно, что выполнение ограничения предела погрешности в 3,5 %, накладываемого Методикой, обеспечивается в очень широком диапазоне >99,7 % для преобразователей с уровнем точности AII. Преобразователи с уровнем точности АI обеспечивают соблюдение указанного требования в еще более широком диапазоне, совпадающем с диапазоном измерений преобразователя – от Q_max/700 до Q_max.

Защита он несанкционированного доступа

Преобразователи расхода ЛГК410 имеют функцию аппаратной защиты настроек от несанкционированного изменения – так называемый ключ ­ЗАЩИТА, который является атрибутом не только преобразователей ЛГК410, но и тепловычислителей, и газовых корректоров фирмы ЛОГИКА.

В условиях эксплуатации ключ ставится в активное состояние, на дисплее отображается значок в ви­де замка. Настройки преобразователя, доступные пользователю до ввода в эксплуатацию, в процессе эксплуатации изменить невозможно.

Кроме того, информация в паспорте преобразователя представлена в машинно-читаемом формате (в ви­де QR-кодов и штрихкодов), криптографически защищена от подделки и может быть верифицирована с помощью фирменной программы ИНСПЕКТОР при подключении расходомера к мобильному устройству.

Соответствие стандартам

Преобразователи расхода ЛГК410 зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений, внесены в Реестр государственной системы обеспечения единства измерений Республики Казахстан и допущены к импорту и вводу в эксплуатацию на территории республики, что подтверждается соответствующим сертификатом. Приборы соответствуют обязательным требованиям технических регламентов Таможенного союза.

Преобразователи входят в серийно выпускаемые теплосчетчики ­ЛОГИКА 8940, ЛОГИКА 8941, ­ЛОГИКА 8943, ­ЛОГИКА 1962 и ­ЛОГИКА 6962, полностью отвечающие действующим нормативным требованиям.

Технические характеристики ЛГК410:
- диапазон температур измеряемой среды 0…150 °C;
- давление измеряемой среды до 1,6 МПа;
- электропитание 12 В, 350 мА (гальванически развязанный вход);
- условия эксплуатации:
-- температура от 0 до +50 °C;
-- влажность не более 95 % при 35 °C;
-- атмосферное давление от 84 до 106,7 кПа;
- степень защиты от воздействия воды и пыли IP65;
- средняя наработка на отказ 75 000 часов;
- средний срок службы 12 лет;
- межповерочный интервал 4 года;
- гарантия 5 лет.

Техническая документация на продукцию АО НПФ ЛОГИКА размещена на сайте: logika.spb.ru.

Поставка преобразователей расхода ЛГК410 и теплосчетчиков ЛОГИКА осуществляется специализированной фирмой по комплектным поставкам АО «Комплектэнергоучет», а также обособленными подразделениями АО «Комплектэнергоучет», открытыми в ря­де крупных городов России.

Источники

1. Приказ Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя».
