Наше время выдвигает повышенные требования к российским разработчикам электроники. Требуется в кратчайшие сроки наладить выпуск оборудования с современной функциональностью и удовлетворяющего все потребности промышленности. Главный конструктор компании «АТБ Электроника» Дмитрий Смелов рассказывает о новой разработке: контроллере АТБ‑2100, предназначенном для управления инженерными системами зданий.
ООО «АТБ Электроника», г. Москва
*Д. А. Смелов, главный конструктор ООО «АТБ Электроника»
ИСУП: Дмитрий Александрович! С какими инженерными системами контроллер АТБ‑2100 уже сегодня может работать и с какими по планам будет работать в дальнейшем?
Д. А. Смелов: В настоящее время поддерживаются практически любые конфигурации вентиляционных установок и центральных кондиционеров. В будущем планируем добавить системы дымоудаления, ИТП, чиллеры, гидромодули, прецизионные кондиционеры и т. д. Здесь все очень просто: мы реализуем поддержку того оборудования, о котором у нас спрашивают пользователи.
ИСУП: Какой контроллер в вашем понимании (как разработчика) является универсальным?
Д. А. Смелов: Термин «универсальный» можно понимать по-разному. Зависит от опыта и возможностей разработчика. Но основные критерии, думаю, такие:
- физические каналы ввода/вывода должны позволять выбирать тип сигнала в возможно более широком диапазоне (0…10 В / 4…20 мА / NTC / PT1000 / NI1000 / «сухой» контакт);
- должно быть встроено минимум два порта RS‑485 с поддержкой Modbus – ведущий и ведомый;
- по возможности должен быть встроен беспроводной интерфейс;
- должна быть предусмотрена возможность подключения модулей расширения;
- дисплей должен отображать не только текстовую, но и графическую или псевдографическую информацию;
- должна быть обеспечена возможность питания от источников как постоянного, так и переменного тока;
- встроенное программное обеспечение должно позволять сконфигурировать контроллер для максимально широкого диапазона типовых применений.
ИСУП: Предусмотрены ли в контроллере АТБ‑2100 готовые программные решения (настройки) для установок наиболее известных производителей?
Д. А. Смелов: Такая возможность предусмотрена, будем применять по мере необходимости. А так контроллер поставляется с предустановленным универсальным ПО для большинства применений. Достаточно ввести конфигурацию. Во‑первых, это можно сделать с помощью мастера конфигурации, встроенного в ПО контроллера, во‑вторых, можно загрузить ранее созданную конфигурацию с помощью специализированного приложения для компьютера ATB Programmer. В будущем загрузить созданную конфигурацию можно будет с помощью мобильного приложения. Сейчас оно в разработке, в качестве первого этапа создан веб-интерфейс.
ИСУП: Расскажите, пожалуйста, подробней об особенностях и возможностях вашего ПО.
Д. А. Смелов: Все возможности ПО подробно описаны в руководстве по эксплуатации на 118 страницах. (Смеется.) Выделю главное:
- контроллер не требует программирования, только конфигурирования, которое может выполнить техник относительно невысокой квалификации;
- алгоритмы, реализованные во встроенном программном обеспечении, созданы российскими инженерами, имеющими богатейший опыт производства, монтажа, пусконаладки и обслуживания промышленного климатического оборудования, что гарантирует соответствие характеристик и возможностей контроллера особенностям климата России и местным традициям;
- широкие возможности встроенного ПО, в частности поддержка мультиязычного пользовательского интерфейса, позволяют с легкостью вывести наш контроллер на международный рынок.
ИСУП: Какие еще особенности пользовательского интерфейса можно было бы выделить?
Д. А. Смелов: Работая над контроллером, мы старались, чтобы символы были легко распознаваемыми, а управление – удобным.
- У нашего контроллера крупные и яркие, легкочитаемые кириллические символы.
- Для индикации состояния отдельных компонентов установки предусмотрены специальные псевдографические символы, подсвечиваемые светодиодами.
- Затемненное изнутри стекло дисплея делает символы максимально четко распознаваемыми.
- Энкодер подходит к любым пальцам, позволяет легко пролистывать ненужные пункты и менять значение выбранного параметра.
- Энкодер имеет осязаемый клик, что является безусловным преимуществом перед решениями ряда конкурентов, использующих квазисенсорные кнопки.

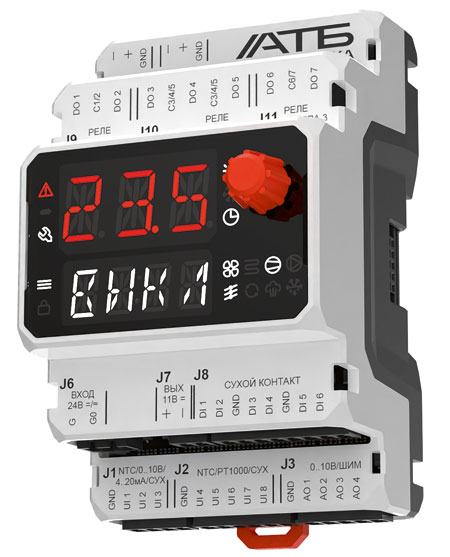

Рис. 1. Параметрический контроллер АТБ‑2100
ИСУП: Да, энкодер – это очень интересное решение. Этакая крутилка на панели контроллера. Почему вы решили его использовать?
Д. А. Смелов: Мы установили энкодер вместо кнопок, которые получаются слишком мелкими в типоразмере 4DIN. Мелкими кнопками неудобно пользоваться тем людям, у кого пальцы покрупнее. Если сделать кнопки приемлемого размера – такими, чтобы они подошли для любых пальцев, то они займут слишком много места, а место надо экономить. Крутилка же подойдет всем.
Кроме того, такое управление наиболее интуитивно понятно – вращением по часовой стрелке увеличиваем значение выбранного параметра, перемещаемся вперед по меню, нажатием подтверждаем выбор. Возврат на уровень вверх – с помощью соответствующего пункта меню в конце каждого из списков.
ИСУП: Расскажите, пожалуйста, о входах/выходах контроллера. Набор интерфейсов как-то меняется в зависимости от исполнения или универсальность подразумевает неизменный набор?
Д. А. Смелов: Возможны различные варианты комплектации дискретных выходов – механические или твердотельные. Остальные каналы потенциально тоже могут быть исполнены с разной степенью упрощения функциональности, но в этом не наблюдается особого практического смысла.
ИСУП: В контроллере АТБ‑2100 два независимых интерфейса RS‑485. Как это реализовано и что дает?
Д. А. Смелов: Реализованы два независимых последовательных интерфейса: BMS для диспетчеризации и FieldBus для управления ведомыми устройствами, в частности, модулями расширения, частотными преобразователями и т. д. Такой подход обеспечивает гибкость построения систем управления, как существующих, так и перспективных.
ИСУП: На сайте указана такая функциональная особенность, как большая плотность сигналов ввода/вывода. К тому же тип сигналов можно гибко конфигурировать. Расскажите об этом подробней.
Д. А. Смелов: Больше просто не влезет в данный размер при использовании разъемов приемлемого размера. Более мелкие разъемы будут создавать сложности при монтаже и иметь низкую надежность.
Поддерживаются:
- 3 + 5 UI 0…10 В / 4…20 мА / NTC / PT1000 / NI1000 / «сухой» контакт;
- шесть DI «сухой» контакт;
- четыре AO с нагрузочной способностью 10 мА по каждому из каналов;
- семь DO механических или SSR.
ИСУП: Как реализовано подключение модулей расширения?
Д. А. Смелов: По интерфейсам RS‑485 или CAN. Причем установка адреса модуля расширения не требуется: при подключении по RS‑485 фиксировано используется адрес 1. При использовании CAN-модули расширения автоматически получают адреса в зависимости от стороны подключения к контроллеру.
ИСУП: А сколько модулей расширения можно подключить к контроллеру?
Д. А. Смелов: Один по RS‑485, до двух по CAN. Хочу сказать, что по ходу создания конструкции контроллера мы нашли совсем новое техническое решение, которое позволяет стыковать определенным образом контроллер и модули расширения. Такого вообще ни у кого нет, сейчас мы находимся на стадии патентования.
ИСУП: Какие способы подключения предусмотрены для оборудования?
Д. А. Смелов: Винтовые или пружинные клеммы, совместимые с аналогичными изделиями Phoenix Contact. Использование съемных винтовых клемм обеспечивает необходимую надежность расключения проводов без риска повреждения контроллера. В частности, кабельные сборки для монтажа щита автоматики могут выполняться заблаговременно, даже до покупки и установки контроллера в щит.
ИСУП: Какие особенности монтажа используются?
Д. А. Смелов: Защелка на DIN-рейку позволяет устанавливать контроллер как «с размаху» (защелкивается сама), так и может быть заранее отведена в открытое положение и защелкнута впоследствии. Последнее делает съем контроллера с DIN-рейки особенно простым.
ИСУП: Расскажите, пожалуйста, подробней о дополнительном источнике питания. Похоже, это не просто встроенная батарея для автономной работы. Как реализовано и что дает?
Д. А. Смелов: Говоря о подсистеме питания контроллера, прежде всего необходимо отметить, что его источник питания имеет в своем составе синфазный фильтр, который существенно снижает влияние помех извне на внутренние цепи контроллера, обеспечивая стабильность его работы и снижение возможных флюктуаций показаний датчиков.
Выход 11 В предназначен для питания токовых датчиков с напряжением питания от 8 В – упрощает монтаж за счет отсутствия необходимости в отдельном источнике питания для датчиков.
Беседовали: С. В. Бодрышев, главный редактор журнала «ИСУП»;
Д. А. Смелов, главный конструктор,
ООО «АТБ Электроника», г. Москва,
тел.: +7 (495) 229‑4433,
e-mail: sale@atb-e.ru
Опубликовано_в журнале ИСУП № 6(108)_2023
