Система мониторинга микроклимата «СканЭйр Темп 101», использующая стандарт NB-IoT, позволяет контролировать параметры микроклимата в Центре доклинических исследований Сеченовского университета.
ООО Инженерный центр «ТехноКомМониторинг», г. Москва
Доклинические исследования – этап в разработке медицинских препаратов, который предваряет испытания на людях. Научные центры, которые занимаются этими разработками, имеют дело с биоматериалами, крайне чувствительными к температуре и влажности. Поэтому летом 2023 года Первый Московский государственный медицинский университет имени И. М. Сеченова установил в своем центре доклинических исследований автоматизированную систему мониторинга микроклимата, работающую с применением технологий интернета вещей (IoT). Сеченовский университет, старейший в России, одновременно является крупным научным центром, ведущим фундаментальные и прикладные научные исследования. Для идеального поддержания параметров температуры и влажности ему понадобилось решение, отвечающее концепции цифровизации, надежное и удобное в эксплуатации, приемлемое по цене и, что важно в последние годы, отечественного производства.
Указанным требованиям соответствует система мониторинга микроклимата «СканЭйр Темп 101», разработанная Инженерный центр «ТехноКомМониторинг» (Москва). Система применяется не только в медицинской и фармацевтической сфере: соответствие требованиям СанПиН 2.1.3678-20, СанПиН 3.3686-21, СанПиН 3.1.3271-21, СанПиН 1.2.3685-21, СанПиН 2.4.3648-20 и ряду других нормативных документов позволяет использовать ее в различных областях, включая промышленность, пищевое производство, жилищно-коммунальное хозяйство, музейные и научные учреждения.
Система «СканЭйр Темп 101» функционирует с применением технологий интернета вещей и использует стандарт связи NB-IoT. Передача данных осуществляется через существующую инфраструктуру операторов мобильной связи, что упрощает развертывание системы на объектах и не требует создания собственной сети передачи данных.
Система состоит из трех компонентов: датчиков температуры и влажности (устанавливаются в точках контроля), радиомодемного блока и соединительного кабеля USB/Micro-USB для присоединения датчиков к радиомодемному блоку. К одному блоку подключается до 4 датчиков (рис. 1), следовательно, с помощью одного термогигрометра реализуются четыре точки контроля. Специалисты Инженерного центра «ТехноКомМониторинг» установили 36 точек контроля в Центре доклинических исследований Сеченовского университета (рис. 2). Температурный режим в этих помещениях составляет от +18 °C до –40 °C (в морозильных камерах). И все оборудование успешно работает как в холодильниках, так и в морозильниках, поскольку его температура эксплуатации составляет от –40 до +80 °C.

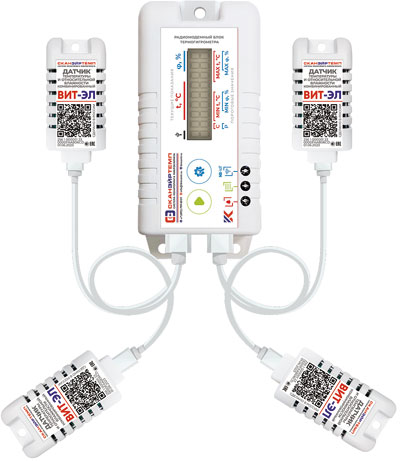

Рис. 1. К одному блоку подключается до четырех датчиков

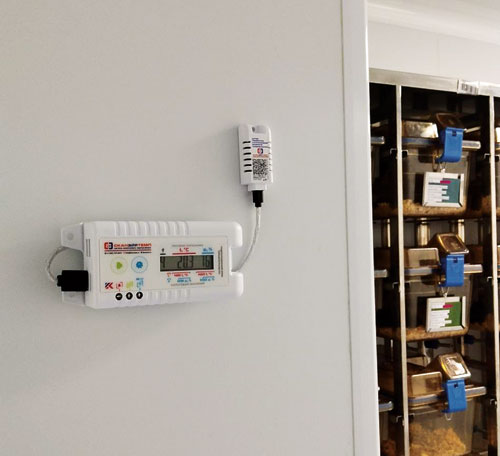

Рис. 2. Система «СканЭйр Темп 101», установленная на объекте
Показания датчиков радиомодемные блоки передают по беспроводной связи на облачный сервер. Физически он представляет собой сервер, расположенный в дата-центре, и за его работоспособность отвечает производитель системы.
Программа верхнего уровня на облачном сервере выполняет обработку и визуализацию данных. В случае выхода измеренных значений за установленные пределы программа рассылает оповещения в виде электронного письма или уведомления в чат-боте Telegram.

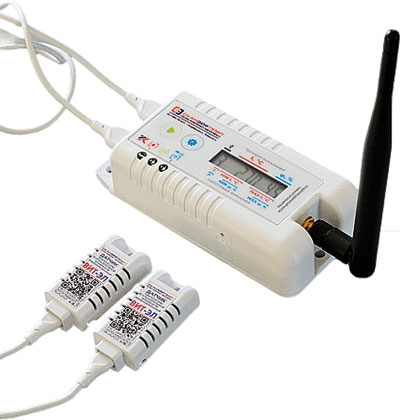

Рис. 3. Радиомодемный блок с усиленной антенной
Формирование отчетов осуществляется в автоматическом режиме. Просмотр текущих и архивных данных в виде таблиц и графиков, а также генерация и печать отчетной документации выполняются через персональный кабинет пользователя с рабочего компьютера.
В настоящее время ведется разработка версии системы с поддержкой Wi-Fi, предназначенной для передачи данных в зонах отсутствия сотового покрытия. Предусмотрена возможность установки программного обеспечения на сервер заказчика с дублированием данных с облачного хранилища.
Радиомодемный блок выпускается в двух вариантах исполнения — с батарейным питанием и с аккумулятором. Исполнение с аккумулятором применяется, в частности, при эксплуатации в рефрижераторах. Также поддерживается вывод данных на мобильный принтер для документального подтверждения соблюдения температурного режима при перевозке продукции.
