Новые силовые и интеллектуальные PDU REM: непрерывное развитие

Эксплуатация дата-центров требует наличия современных PDU, рассчитанных на высокие нагрузки, а также выполняющих мониторинг параметров подключенного оборудования. В статье представлены блоки розеток компании REMER.

Производственная группа REMER, г. Москва

скачать pdf >>

Первые модели линейки силовых блоков розеток разрабатывались с учетом существовавших в те го­ды запросов. Это бы­ли однофазные блоки на суммарный ток до 10, 16, 32 А. Компания REMER по-прежнему выпускает эти PDU (рис. 1): сегодня некоторые из этих моделей для подключения внешнего питания оснащены разъемом и вилкой, другие – шнуром с вилкой (для 10 А – С14, для 16 А – Schuko). За последние десять лет цифровизация экономики и многих бизнес-процессов привела к существенному увеличению суммарной нагрузки на одну стойку, вследствие че­го значительно вырос спрос на однофазные блоки питания с суммарной силой то­ка 32 А и на трехфазные – на 16 и 32 А.

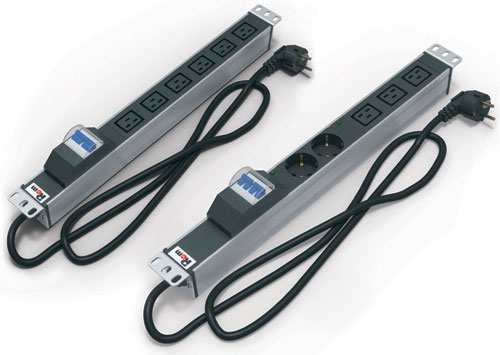

Рис. 1. Силовые блоки розеток REM

Однако развитие продолжается, и в 2022 го­ду компания запустила в производство обновленные модели блоков силовых розеток. В новых изделиях существенно доработаны способы ввода питания в блоки розеток, линейка пополнилась следующими модификациями:
- PDU с трехметровым шнуром 3 × 4 мм² и вилкой IEC 60309 2P для суммарной нагрузки 32 А;
- PDU с трехметровым шнуром 5 × 2,5 мм² и вилкой IEC 60309 3P+N для 3 × 16 А;
- PDU с трехметровым шнуром 5 × 4 мм² и вилкой IEC 60309 3P+N для 3 × 32 А;
- в PDU с клеммной колодкой и шнуром добавлена возможность выводить провод питания не только с торца блока розеток, но и с лицевой стороны (для вертикальных и горизонтальных блоков на 32 А), а также с тыльной стороны (для серийно выпускаемых горизонтальных блоков на 32 А). Это значительно расширяет возможности по установке PDU внутри шкафов.

Также отметим модели R‑16-6S-V‑U‑440-1.8 и R‑16-6S-V‑U‑440‑3, оснащенные разъемом USB Type-A на 2 А для зарядки мобильных телефонов, аккумуляторных мышей, клавиатур, батарей питания и других устройств.

При разработке новых блоков питания инженеры компании уделили внимание удобству визуального разделения розеточных выходов на группы по контурам или фазам, обозначив их разными цветами: красным, синим и черным (рис. 2).

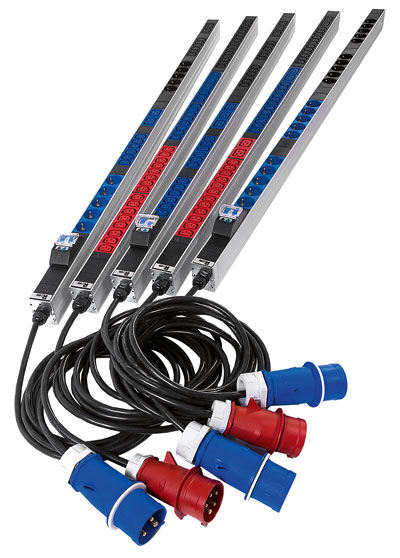

Рис. 2. PDU REM: обновленные модели с цветовой маркировкой розеточных выходов

Внесены улучшения в способ монтажа оборудования: во всех блоках силовых розеток (кроме горизонтальных блоков на 10 и 16 А для серийных изделий) теперь применяется система быстрой установки. Благодаря этому как монтаж, так и обслуживание стали удобнее и занимают меньше времени.

Кроме того, появились новые возможности для вертикальной установки блоков розеток. Если раньше для нее использовались вертикальные органайзеры (ВКО), то теперь PDU можно устанавливать на юнитовые направляющие напольных шкафов (ШТК), что позволяет экономить полезное пространство и не перекрывать доступ к оборудованию да­же в шкафах шириной 600 мм. Для этого в стандартную комплектацию добавлены кронштейны, а юнитовые направляющие всех ШТК снабжены дополнительными отверстиями.

Интеллектуальные блоки розеток REM-МС с измерительным модулем MI

Опираясь на результаты анализа запросов рынка, компания REMER разработала новую линейку интеллектуальных PDU REM с контроллером. Эти блоки розеток способны осуществлять мониторинг электропитания и параметров окружающей среды (рис. 3). Заказчикам, эксплуатирующим парк оборудования да­та-цент­ров, необходима возможность вести мониторинг фактических параметров напряжения, то­ка и мощности на каждой из групп розеток и суммарных значений по всем розеткам. Интеллектуальные PDU REM оснащены измерительным модулем MI (рис. 4), который в режиме реального времени измеряет параметры питания по каждой фа­зе и контуру с точностью до 1 %, что позволяет администратору дата-центра балансировать нагрузки.

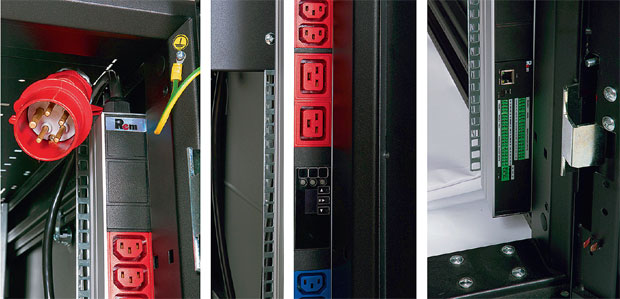

Рис. 3. Интеллектуальный блок питания REM-MC-MI, установленный в шкафу

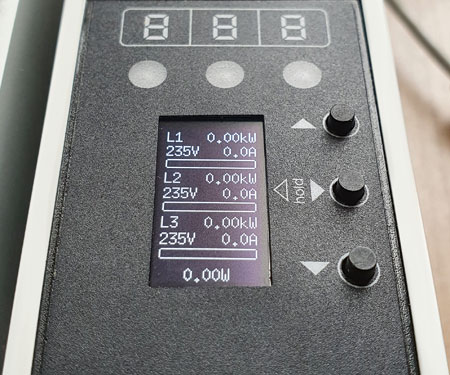

Рис. 4. Измерительный модуль MI

Измерительный модуль снабжен OLED-дисплеем, на котором отображаются значения напряжения, то­ка и мощности, информация о нагрузках по каждому контуру или фазе, состояние датчиков и внешних устройств, сетевые настройки: IP- и MAC-адрес, модель, серийный номер и версия ПО. PDU REM-MC-MI поддерживают и дистанционный мониторинг с управлением: для этого служит ПО с простым русскоязычным веб-интерфейсом (рис. 5), командная строка (CLI) или протокол управления сетью (SNMP).

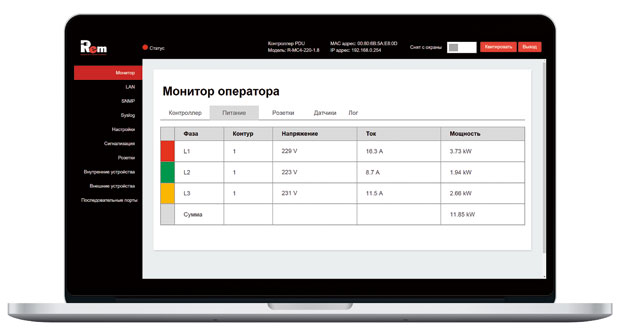

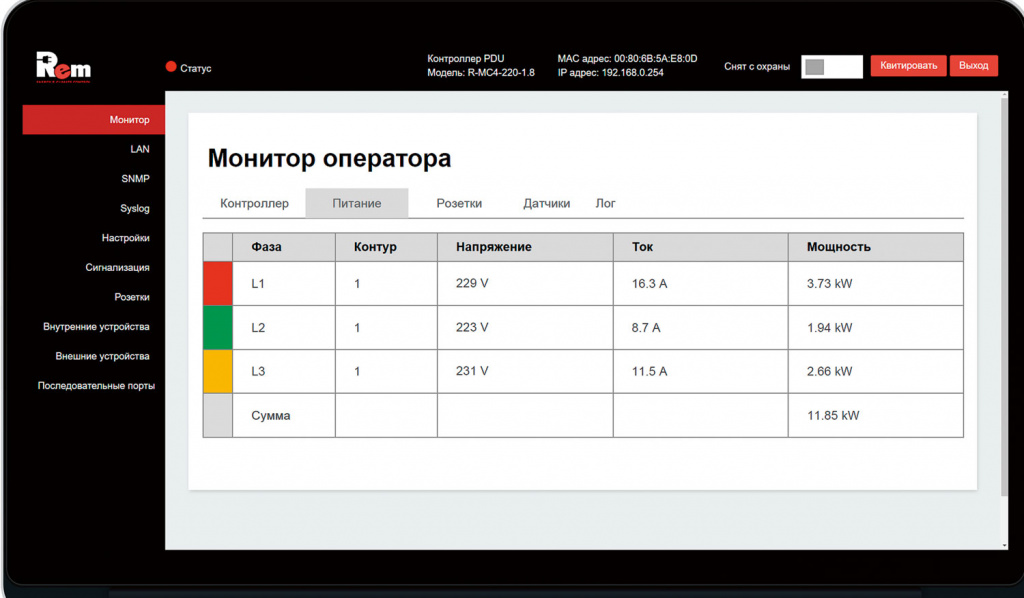

Рис. 5. Удаленная работа с PDU REM-МС: веб-интерфейс (увеличить изображение)

Возможности PDU REM с контроллером и измерительным модулем:
- интерфейс Ethernet 10/100BASE-TX как основной канал связи c устройством;
- настройка, управление и мониторинг по протоколам SNMP v1/v2 с/v3, Telnet и Web или посредством USB-порта Type-C;
- поддержка протокола ТFТР для обновления ПО, импорта или экспорта конфигурации;
- настройка NTP, SMTP, Watchdog;
- подключение до 10 датчиков 1‑Wiге;
- подключение внешних датчиков и приборов охранно-пожарной сигнализации в 6 или 12 дискретных входов/выходов и в 2 или 4 аналоговых входа;
- подключение цифровых устройств с интерфейсами RS‑232, RS‑485;
- применение встроенного сигнального реле для подключения сирены;
- настройка подключенных уст­ройств по протоколу Modbus;
- мониторинг напряжения, то­ка и мощности по каждой фа­зе или группе розеток;
- мониторинг состояния дискретных и аналоговых входов;
- хранение аварийных сообщений и передача их в систему мониторинга;
- время наработки на отказ более 200 тыс. часов;
- автономная работа встроенных часов реального времени при отключении питания в течение 7 дней.

Каждый блок розеток с контроллером и измерительным модулем оснащен шнуром питания необходимого сечения и соответствующей вилкой стандарта IEC 60309, а для удобства работы розеточные выходы контуров или фаз выделены цветом.

Управляемые блоки с мониторингом REM являются собственной разработкой Производственной группы REMER. По запросу заказчика компания может оперативно внести программные и аппаратные доработки.

Новые силовые и интеллектуальные PDU REM-MC соответствуют всем требованиям к электробезопасности и электромагнитной совместимости Таможенного союза и позволяют заменить решения зарубежных производителей: Rittal, APC, Conteg, Tripp-Lite, Raritan, Eaton и др. Гарантийный срок изделий составляет 2 года.

Новые модификации PDU REM

В настоящее время компания REMER продолжает работу над ассортиментом интеллектуальных PDU с контроллером и измерительным модулем. В скором времени он будет пополнен моделями с новыми функциями:
- MCL – измерение энергопотребления на вводе питания и по розеткам (группам розеток) с управлением по розеткам (группам розеток);
- MCI – измерение энергопотребления на вводе питания с управлением по розеткам (группам розеток);
- ML – измерение энергопотребления на вводе питания и по розеткам (группам розеток).
