В статье поднимается вопрос применения модульных устройств для построения автоматизированных систем дистанционного мониторинга. Рассмотрено устройство сбора и передачи информации УСИ-8EG и его характеристики.
ООО НПЦ «Компьютерные технологии», г. Пермь
Системы удаленного мониторинга применяются на самых разных объектах для поддержания микроклимата, контроля доступа и многих других задач. Аппаратное обеспечение, на базе которого строятся такие системы, должно быть адаптировано к условиям конкретного объекта, подобрано в соответствии с его масштабом, составом контролируемых параметров. Поэтому разработчики все чаще создают решения с модульной архитектурой, позволяющие формировать систему со строго необходимым набором функций – без избыточной функциональности. Именно такой принцип применили специалисты научно-производственного центра «Компьютерные технологии», когда конструировали свое устройство сбора информации УСИ‑8EG.
УСИ‑8EG – центральное звено системы, связывающее полевой уровень с диспетчерским центром. Оно предназначено для мониторинга любых объектов и передает данные, собранные с полевых устройств, на верхний уровень по двум каналам связи: проводному Ethernet или радиоканалу GSM. Внешний вид УСИ‑8EG показан на рис. 1, основные технические характеристики перечислены в табл. 1.

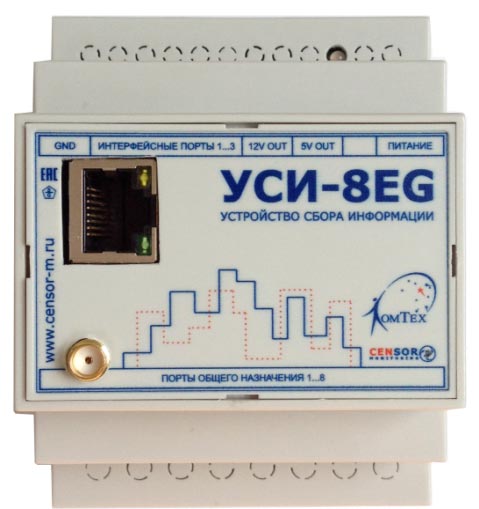

Рис. 1. Устройство сбора информации УСИ-8EG

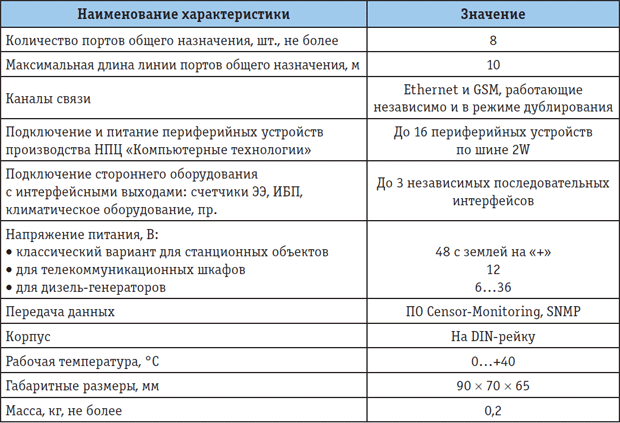

Таблица 1. Технические характеристики УСИ-8EG
К собственным входам устройства сбора информации УСИ‑8ЕG можно подключить датчики для контроля климата объекта (температуры, влажности, затопления), датчики с выходом по напряжению. Имеются и входы, предназначенные для подключения точек контроля, например, классический вход «сухой контакт» с возможностью контроля линии на обрыв, вход для импульсного выхода счетчика и т. д. Осуществляется контроль пожарных извещателей по двухпроводной схеме. Через модули согласования устройство способно управлять нагрузкой. Также реализована функция авторизации и управления электронным замком с портов общего назначения.
К дополнительным возможностям УСИ‑8ЕG отнесем GSM-модуль, восьмой модульный порт, последовательные интерфейсы, встраиваемый считыватель ключей TM, встраиваемые датчик удара и звуковой извещатель, а также интерфейсную шину 2W. Через эту шину к устройству подключаются внешние датчики, блоки и приборы управления. Дополнительные модули устанавливаются легко, так что если в процессе эксплуатации возникнет потребность в расширении набора функций, то добавить модули можно будет самостоятельно.
Систему мониторинга с УСИ‑8ЕG в качестве центрального устройства можно построить с применением периферийных устройств производства ООО НПЦ «Компьютерные технологии», предназначенных для контроля климатических параметров и мониторинга телекоммуникационного оборудования (рис. 2). Так, контроль влажности и температуры осуществляется с помощью датчика ДВЛТ‑1W, контроль наличия открытой влаги – с помощью модуля согласования RL-DV с чувствительным элементом «Затопление», управление климатическим оборудованием выполняется через модуль ПУСК.

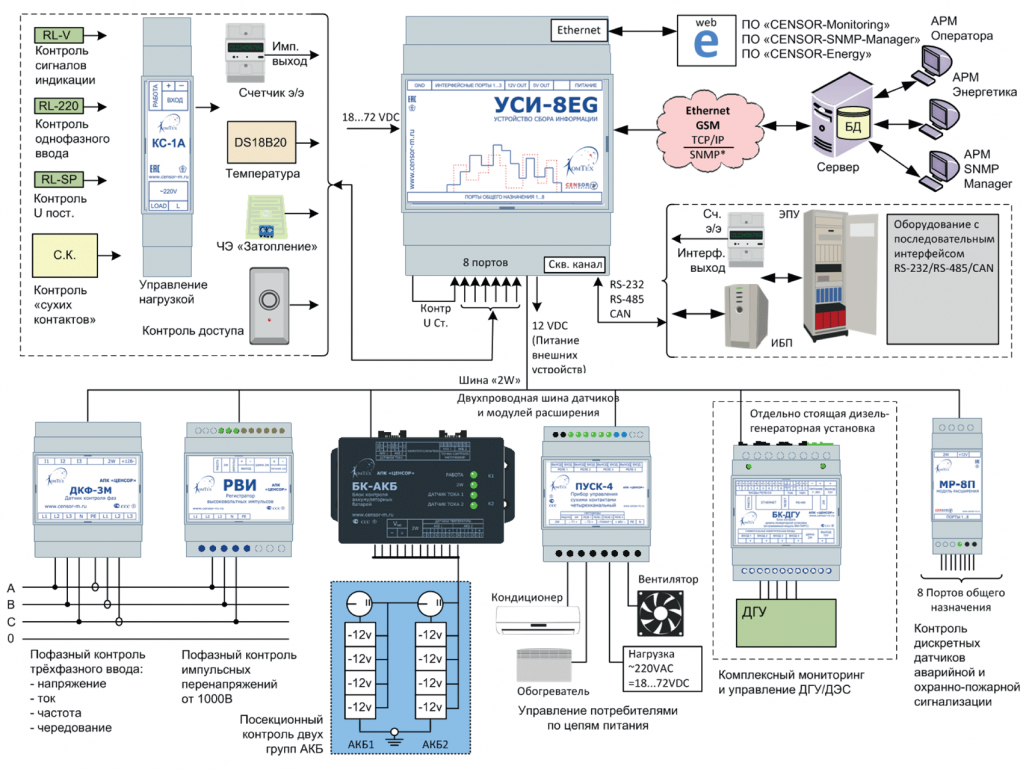

Рис. 2. Система мониторинга на базе УСИ-8ЕG
Для контроля электропитания предназначены следующие устройства:
- модули RL-SP и RL-V (контроль станционного питания 48/60 В, АКБ 48/60 В);
- датчик ДКФ‑3М, модули RL-220‑DIN и RL‑220M (контроль питающих вводов ~220 В/~380 В);
- блок БК-АКБ (посекционный контроль аккумуляторных батарей);
- модуль РВИ (фиксация импульсов в промышленной сети);
- модули КС‑1А, RL-OUT, ПУСК‑4 (управление нагрузкой).
Модульная конструкция позволяет подобрать необходимый набор элементов для контроля состояния объекта.
Опубликовано в журнале «ИСУП» № 6(120)_2025
ООО НПЦ «Компьютерные технологии»,
г. Пермь,
тел.: +7 (342) 270-0805,
e-mail: komtex@censor-m.ru
Иллюстрации предоставлены компанией ООО НПЦ «Компьютерные технологии»
