Панель оператора является средством локальной визуализации технологического процесса. Современная панель оператора должна решать ряд задач, связанных с выводом и представлением информации в разных форматах, оперативным управлением технологическим процессом, обменом данными между устройствами АСУ ТП. Для этого ее аппаратно-программное обеспечение должно обладать соответствующей функциональностью. В статье кратко рассмотрена функциональность панелей оператора «ДКС», предназначенных для визуализации технологического процесса.
АО «ДКС», г. Москва
Панель оператора – специализированное вычислительное устройство для визуализации и управления как отдельными установками, так и, в некоторых случаях, технологическим процессом в целом. Она выполняет схожие со SCADA-системой функции. Но, в отличие от SCADA-системы, панель оператора осуществляет менее масштабную задачу сбора, обработки и визуализации данных и является средством локальной визуализации. Обычно в задачи, которые решает панель оператора, входят: визуализация и оперативное управление технологическим процессом, индикация аварийных сообщений и регистрация времени их возникновения, организация обмена данными между устройствами АСУ ТП, ограничение и разграничение прав доступа к функциональным возможностям интерфейса, архивация данных (с ограниченной функциональностью), операции, связанные с обработкой данных и памятью устройства.
При комплексном подходе к построению АСУ ТП поставщику средств автоматизации необходимо иметь в своей номенклатуре панели оператора. Компания «ДКС» выпускает оборудование для систем автоматизации, включая панели оператора (рис. 1). Ниже приводится обзор аппаратно-программного обеспечения панелей оператора H1000 от «ДКС».

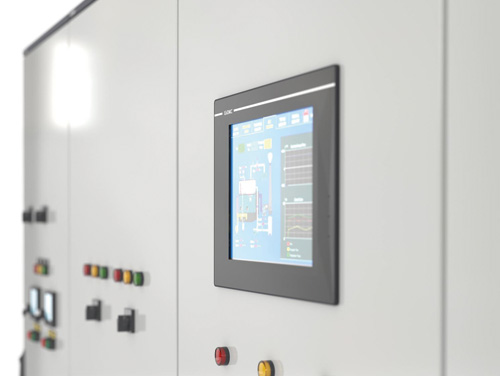

Рис. 1. Корпус напольный CQE N со встроенной панелью автоматизации
Аппаратное обеспечение панелей оператора H1000
Главной задачей панели оператора является визуализация. В связи с этим при выборе нужной модели в первую очередь отталкиваются от таких характеристик дисплея, как размер, тип сенсора, разрешение. Реже анализируют его яркость, контрастность и угол обзора.
Размер дисплея панели оператора, как правило, у большинства производителей стандартизирован. Серия H1000 от «ДКС» включает модели с общепринятыми размерами дисплея: это 4,3 дюйма, 7 дюймов, 10,1 дюйма и 15 дюймов (рис. 2). Наличие стандартных размеров в модельном ряде позволяет использовать панели оператора для решения большинства задач автоматизации, в том числе когда они рассматриваются в качестве аналогов уже существующих на объекте панелей оператора.

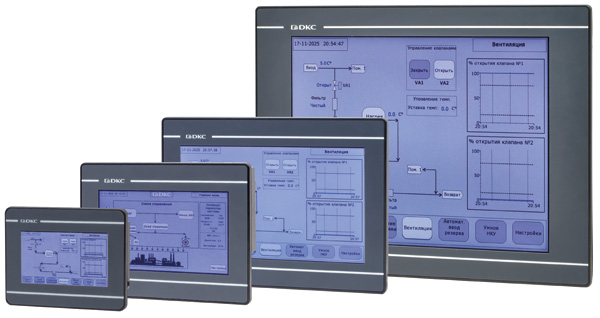

Рис. 2. Панели оператора серии H1000
Следующая характеристика – тип дисплея. Распространение получили два типа – резистивный и емкостной. Сенсорный резистивный дисплей определяет прикосновение за счет изменения давления, приложенного в точке контакта. Емкостной дисплей распознает прикосновение за счет изменения емкости в точке контакта. Все панели оператора серии H1000 имеют резистивный дисплей, который обеспечивает надежный отклик сенсорного экрана и применим для общепромышленных задач.
Панель оператора не является отдельным устройством и функционирует в структуре АСУ ТП, где могут быть ПЛК, частотные приводы, SCADA-система. Соответственно, важной характеристикой являются коммуникационные возможности, на базе которых изделие будет передавать и принимать данные с других устройств АСУ ТП. Панели оператора «ДКС» имеют следующие физические интерфейсы: один порт Ethernet, один порт RS‑485, два порта RS‑232. Кроме физических интерфейсов важны цифровые протоколы связи (драйвера), которые могут быть реализованы поверх физических интерфейсов. Протоколы связи можно разделить на открытые и специализированные. Примерами открытых протоколов связи являются Modbus, BACnet, CANopen. К специализированным относятся протоколы закрытого типа, которые производители контроллеров разработали специально для своих устройств. Как правило, использование специализированных протоколов связи удобнее. Например, применение драйвера связи «ДКС» при подключении ПЛК к панели оператора позволяет обращаться к областям памяти контроллера, которые сконфигурированы в PLC DKC Tool, что существенно упрощает процессы разработки программного обеспечения панели оператора. Отметим, что подключение ПЛК «ДКС» к панели оператора также может быть реализовано через протокол Modbus. Но при этом необходимо учитывать смещение адресации для регистров «слово» и «бит» относительно сконфигурированной в среде PLC DKC Tool памяти ПЛК. В табл. 1 приводится краткий список драйверов связи, которые поддерживают панели оператора «ДКС».

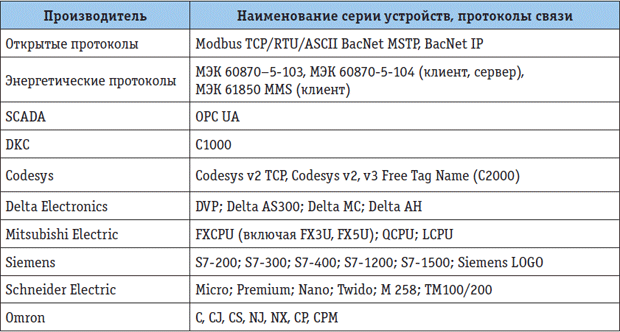

Таблица 1. Краткий список драйверов связи панелей оператора «ДКС»
В DKC HMI Tool реализовано более 150 драйверов связи. Полный перечень драйверов приводится в руководстве по коммуникациям.
Среда разработки DKC HMI Tool
Назначением среды разработки DKC HMI Tool является комплексная разработка пользовательского программного обеспечения панели оператора, его загрузка в изделие и отладка. Среда разработки предоставляет широкий набор инструментов, функциональность которых предназначена для решения разных задач. Структурно эти инструменты можно разделить на восемь модулей: графический модуль, коммуникационный модуль, модуль защиты проекта, модуль архивации данных, модуль обработки данных, модуль внутренней системы, модуль пользовательской разработки, модуль отладки проекта. В табл. 2 приводится описание модулей DKC HMI Tool.

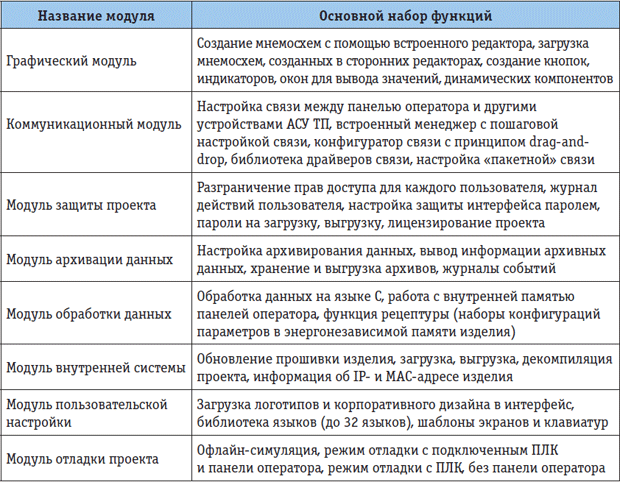

Таблица 2. Модули DKC HMI Tool
Заключение
Панель оператора – один из главных элементов локальной визуализации и управления технологическим процессом. При выборе такого оборудования необходимо учитывать характеристики аппаратной платформы, поддерживаемые интерфейсы и протоколы связи, а также функциональные возможности среды разработки. Совокупность этих факторов определяет область применения панели. Сферами применения панелей оператора от компании «ДКС» являются общепромышленные агрегаты, энергетика, станкостроение, инженерные системы зданий и сооружений.
Д. С. Лысенко, менеджер по продукции,
отдел «Системы автоматизации»,
департамент продуктового
маркетинга РАВТ,
АО «ДКС», г. Москва,
тел.: 8 (800) 250‑5263,
эл. почта: supportdkc.ru
Иллюстрации предоставлены АО «ДКС»
Опубликовано в журнале «ИСУП» № 3(123)_2026
