Новые промышленные компьютеры Axiomtek

Axiomtek AIE100A-ONX

Начнем с компьютера AIE100A-ONX (рис. 1) тайваньской фирмы Axiomtek. Этот производитель не так давно выпустил на рынок промышленный компьютер на ба­зе модуля NVIDIA Jetson Orin NX. Новинка, получившая название AIE100A-ONX, внешним видом и конструкцией похожа на вышедший в прошлом го­ду AIE100‑T2NX на ба­зе Jetson TX2 NX. Однако модуль нового ПК имеет значительно большую производительность. Компьютер предназначен для промышленных систем машинного зрения и систем видеонаблюдения нового поколения, которые позволяют распознавать ли­ца и поведение людей. Один из Ethernet-портов поддерживает подачу питания PoE и может использоваться для подключения IP-камер.

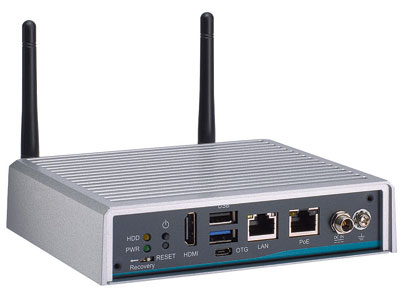

Рис. 1. Axiomtek AIE100A-ONX

Jetson Orin NX представляет собой модуль с процессором, имеющим ARM-совместимые ядра Cortex A78A, а также графический контроллер семейства Ampere c 1024 вычислительными ядрами CUDA и 32 тензорными ядрами. Orin NX выпускается в двух вариантах. Младшая модификация называется 8GB, ее основной процессор имеет шесть ARM-совместимых ядер с тактовой частотой 2,0 ГГц, а графический процессор – частоту 765 МГц.

Также на этом модуле устанавливается 8 ГБ памяти LPDDR5 и один ускоритель глубокого обучения NVDLA (NVIDIA Deep Learning Acce­le­ra­tor) версии 2.0. Старшая модификация 16GB имеет 8‑ядерный центральный процессор с частотой 2,2 ГГц, графический на частоте 918 МГц, 16 ГБ оперативной памяти и два ускорителя обучения. У обеих модификаций один ускоритель машинного зрения PVA (Programmable Vision Accelerator) версии 2.0. В качестве накопителя модули используют eMMC объемом 16 ГБ.

Подобно другим компьютерам Axi­omtek AIE, компьютер AIE100‑ONX собран по схеме «платформа + модуль»: процессорный модуль производства NVIDIA установлен на разработанную Axiomtek плату-переходник. Плата отвечает за разъемы для внешних и внутренних подключений, а также предоставляет модулю электропитание. Помимо схем питания на ней находится дополнительный контроллер Gigabit Ethernet, который будет работать совместно со встроенным в модуль, а также полупроводниковый накопитель M.2 SSD 2280 M key. Для плат расширения предназначен слот Mini PCIe. На случай установки контроллеров беспроводных сетей в корпусе компьютера имеются два отверстия для антенных вводов. Модули Wi-Fi и LTE в стандартный комплект поставки не входят, но доступны в качестве опции.

Все разъемы для внешних подключений расположены на передней панели компьютера: видеовыход HDMI, три слота USB, два медных порта Ethernet, ввод питания. Здесь же расположены индикаторные светодиоды, кнопки включения и сброса, клемма заземляющего проводника.

Технические характеристики AIE100A-ONX-8GB:
- пылевлагозащита: IP42;
- конструкция: алюминий, сталь;
- монтаж: DIN-рейка, VESA, настенный;
- тип охлаждения: пассивное (fanless);
- процессор, модель: NVIDIA Jetson Orin NX;
- объем установленной оперативной памяти: 8 ГБ LPDDR5;
- видеовыходы: 1 × HDMI;
- порты Gigabit Ethernet: 1;
- порты Gigabit Ethernet с функцией PoE: 1;
- USB-порты: 2 (USB 2.0, USB 3.2);
- дисковая система: 1 × eMMC, 1 × M.2;
- слоты для сим-карт: 1;
- объем установленного накопителя: 16 ГБ;
- слоты расширения: Mini PCI Express: 1;
- питание: 12~24 В постоянного тока;
- поддерживаемые ОС: Linux;
- отверстия для антенного гнезда: 2;
- рабочая температура: –30…60 °C:
- габаритные размеры: 149 × 130 × 35 мм.

Axiomtek IPC962A

Еще одна новинка – безвентиляторный компьютер Axiomtek IPC962A (рис. 2) с двумя слотами для плат PCI Express. Вслед за четырехслотовым IPC964A и бесслотовой облегченной моделью IPC960A компания Axiomtek выпустила двухслотовую модификацию. Высокопроизводительные компьютеры серии IPC используют процессоры настольного класса и позволяют устанавливать стандартные платы расширения PCIe/PCI, сохраняя при этом безвентиляторную схему охлаждения. Новинка, традиционно для компьютеров серии IPC, собрана в алюминиевом корпусе кубической формы, предназначенном для настенного монтажа. Хо­тя системная плата компьютера может работать с процессорами с тепловыделением 65 Вт, опыт использования предыдущих серий IPC показывает, что надежная работа без перегрева возможна только с 35‑ваттными процессорами. Такие процессоры Alder Lake обозначены буквой «T» в конце названия. В их число входят как бюджетный двухъядерный G6900T, так и более мощные процессоры Core i9-12900T (16 ядер) и Core i7-12700T (12 ядер).

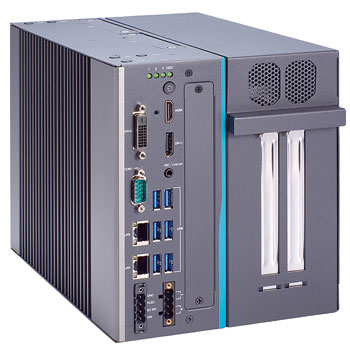

Рис. 2. Axiomtek IPC962A

Охлаждение системы безвентиляторное, основную роль в отводе тепла играет боковая крышка корпуса, часть тепла рассеивается остальной поверхностью корпуса. Процессору для работы потребуется оперативная память DDR5-4800 на модуле SODIMM. На системную плату можно установить один или два модуля с максимальным общим объемом 64 ГБ. В зависимости от модификации управление шинами PCIe/PCI и периферийными устройствами ведет PCH Intel H610E или Q670E. В качестве накопителей служат два SATA HDD/SSD 2,5 дюйма в лотках с легкой заменой и M.2 2280 M‑key. Может быть создан массив RAID уровней 0 и 1. Гнезда для подключения периферийных устройств и интеграции расположены на передней панели корпуса. Туда же будут выходить разъемы установленных плат расширения. На передней панели расположены: шесть гнезд ши­ны USB, видеоинтерфейсы HDMI, DVI-D и VGA, два медных порта Ethernet, последовательный интерфейс RS‑232 / RS‑422 / RS‑485, линейный аудиовыход, ввод питания и кнопка включения.

Технические характеристики IPC962A-Q-E1F6:
- серия: IPC;
- конструкция: алюминий;
- монтаж: установка на стол, настенный монтаж;
- тип охлаждения: пассивное (fanless);
- процессор, архитектура: 12/13 Gen Alder Lake / Raptor Lake;
- процессор, модель: не установлен;
- разъем процессора: LGA 1700;
- чипсет: Intel Q670E;
-  тип оперативной памяти: DDR5-4800, 2 SODIMM, до 64 ГБ;
- видеовыходы: 1 × VGA, 1 × HDMI;
- порты Gigabit Ethernet: 1;
- порты 2.5GBASE-T: 1;
- USB-порты: 6 (USB 3.2);
- COM-порты: 1 × RS‑232 / RS‑422 / RS‑485;
- аудио: Line-out;
- дисковая система: 1 × M.2, 2 × SATA;
- внутренних отсеков для накопителей 2,5 дюйма: 2;
- RAID: 0/1 (чипсет процессорной платы);
- слоты расширения: 1 × PCIe x16, 1 × PCIE x4, 1 × Mini PCIe, 3 M.2 (E2230, M2280, B3042/3050/3060);
- питание: 18~36 В постоянного тока;
- поддерживаемые ОС: Windows 10, Linux;
- рабочая температура: –20…70 °C;
- габаритные размеры: 260 × 192 × 170 мм;
- масса: 5,1 кг.
