В статье представлены новые версии многоканальных электронных автоматических выключателей (АВ) серии РИТМ Ступинского электротехнического завода. Данные АВ предназначены для реализации селективной защиты в цепях электропитания 24 В постоянного тока в шкафах автоматики.
ООО «НПО «АвалонЭлектроТех», г. Москва
Для автоматизированных систем управления технологическими процессами (АСУ ТП) бесперебойная работа системы электропитания в шкафу автоматики – один из наиболее важных факторов, от которого зависит работа технологической линии в целом. Чтобы обеспечить надежное электроснабжение, используется ряд мер: строится схема резервирования, подбираются оптимальные источники питания, устанавливаются ИБП. Но когда от системы электропитания запитана не одна нагрузка, а целая группа устройств, часть из которых размещена за пределами шкафа, перечисленных мер может оказаться недостаточно. Тогда в выходные цепи 24 В постоянного тока дополнительно устанавливают защитные устройства для селективного (избирательного) отключения неисправных нагрузок, поскольку неисправность в одной нагрузке может повлечь за собой обесточивание всех остальных потребителей. Это обусловлено защитной характеристикой импульсных источников питания, которые практически безальтернативно применяются в большинстве приложений в системах автоматики.
Селективное отключение можно реализовать с помощью разных устройств. Раньше повсеместно применялись такие простые традиционные решения, как плавкие предохранители и термомагнитные автоматические выключатели. Последние 10 лет или немногим более ведущие производители промышленных систем электропитания активно используют новый тип устройств – электронные автоматические выключатели. Электроника обеспечивает дополнительные функциональные возможности: более гибкие характеристики срабатывания, регулирование уставок по току, визуальную сигнализацию и дистанционное оповещение при срабатывании АВ.
Отечественные производители систем автоматизации тоже оценили достоинства электронных выключателей и стали внедрять их в свои решения. Но когда несколько лет назад с российского рынка ушли западные производители, маятник качнулся в обратную сторону: наметилась тенденция упрощать системы электропитания, возвращаясь к доступным средствам защиты – плавким предохранителям.
Однако опустевший сегмент, как и многие другие, постепенно стал заполняться продукцией отечественных изготовителей – таких, как Ступинский электротехнический завод (ООО «СТЭЗ»). Данное предприятие было создано в 2017 году крупной международной компанией для производства продукции под зарубежной торговой маркой. Сегодня это российский завод, который входит в холдинг «Авалон Групп» и производит электротехническую продукцию под торговой маркой STEZ® и системы автоматизации. С 2024 года ООО «СТЭЗ» запустило серийное производство электронных автоматических выключателей РИТМ, которые можно подключать к различным системам электропитания, в том числе существующим, построенным зарубежными производителями. Для примера рассмотрим несколько новейших моделей линейки с новыми функциями мониторинга и контроля состояния.
Электронные автоматические выключатели новой версии задуманы в 1-, 4‑ и 8‑канальном исполнениях (рис. 1). Пока выпускаются устройства для защиты 4 и 8 каналов, одноканальные исполнения будут выпущены позже. Каждая из этих моделей может иметь две версии: с дистанционным сбросом ошибки (индекс СО в названии) или с интерфейсом RS‑485 и поддержкой протокола Modbus (485 в названии).

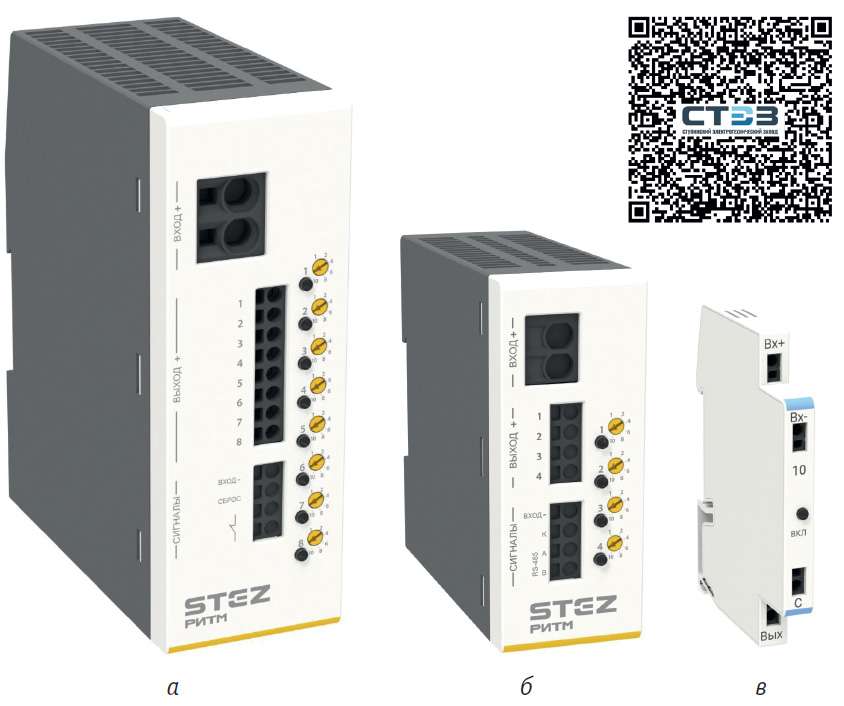

Рис. 1. Многоканальные электронные автоматические выключатели серии РИТМ: а – 8‑канальный с дистанционным сбросом; б – 4‑канальный с RS‑485; в – одноканальный с дистанционным сбросом
Дистанционный сброс ошибки позволяет вернуть электронный автоматический выключатель в рабочее (включенное) состояние после срабатывания защиты не вручную, а с помощью внешнего сигнала. Интерфейс RS‑485 – новый для разработчика уровень интеграции в систему электропитания и управления. Во‑первых, по нему в систему передается информация о состоянии линии и самого устройства (включен или отключен АВ, сработала ли защита, значения токов, напряжения, мощности и т. д.), во‑вторых, он позволяет выполнить дистанционный сброс после аварии и задавать режимы работы.
Приведем краткие характеристики двух моделей серии.
РИТМ-К8-24DC/1-10A-CО:
- количество защищаемых каналов – 8;
- входное/выходное номинальное напряжение – 24 В постоянного тока;
- номинальный ток In – не менее 80 А (суммарно на 8 каналов);
- номинальный ток в каждом канале – регулируемый в диапазоне 1–10 А с шагом 1 А; опционально – новые диапазоны настройки по току;
- расчетный ток In – 1/2/4/6/8/10 А (настройка для каждого выходного канала);
- дистанционный общий сброс; напряжение дистанционного сброса – от 12 до 30 В постоянного тока;
- подключение проводников – с помощью зажимов Push-in;
- визуальная сигнализация и отключение каждого канала;
- контроль входного напряжения;
- активное ограничение тока;
- габариты (Ш × В × Г) – 48 × 136 × 115 мм.
РИТМ-К4-24DC/1-10A‑485:
- количество защищаемых каналов – 4;
- входное/выходное номинальное напряжение – 24 В постоянного тока;
- номинальный ток In – не менее 40 А (суммарно на 4 канала);
- расчетный ток In – 1/2/4/6/8/10 А (настройка для каждого выходного канала);
- диапазон входных напряжений – от 18 до 30 В постоянного тока (с регулировкой);
- подключение проводников – с помощью зажимов Push-in;
- визуальная сигнализация и отключение каждого канала;
- интерфейс RS‑485 (Modbus RTU);
- габариты (Ш × В × Г) – 37,8 × × 94 × 99 мм.
