В статье представлена модульная автоматика компании «АКЭЛ» – автоматические выключатели серии ВА47 Hbsol и выключатели дифференциального тока УДТ(М), а также ряд аксессуаров – цоколь втычного исполнения для оперативной замены АВ, вспомогательные контакты, рукоятки, блокировка навесным замком и т. д.
Производственно-техническая компания «АКЭЛ», г. Москва
Производство Hbsol
В электрифицированных помещениях модульная защитная автоматика применяется как стандартное техническое решение для предотвращения аварийных ситуаций при эксплуатации электрооборудования. В материале рассматривается линейка модульных защитно-коммутационных устройств Hbsol, выпускаемых российской компанией «АКЭЛ». Уход ряда зарубежных производителей привёл к увеличению спроса на отечественные разработки и расширению ассортимента российских решений в данной сфере. Производственная площадка компании расположена в Москве. Процесс сборки оборудования осуществляется с использованием автоматизированных технологических линий. Роботизированная линия сборки модульных выключателей выполняет операции от подачи комплектующих до упаковки готовых изделий.
Автоматические выключатели Hbsol до 25 кА
Короткое замыкание является одной из наиболее распространенных причин, способных вызвать перегрузку электрической сети, возгорание, оплавление изоляции и другие серьезные последствия. В ассортименте компании «АКЭЛ» представлена серия автоматических выключателей ВА47-MCB-L-Hbsol (до 25 кА) (рис. 1). Эти устройства предназначены для оперативного управления и защиты сетей переменного тока в жилых, административных и промышленных зданиях. Благодаря стандартной ширине 18 мм и возможности установки на 35‑миллиметровую DIN-рейку автоматические выключатели ВА47-MCB-L-Hbsol (до 25 кА) легко монтируются в любые электрические щиты и шкафы, представленные на рынке. Модели серии ВА47-MCB-L-Hbsol (до 25 кА) поддерживают диапазон номинальных токов от 1 до 63 А и выдерживают импульсное напряжение до 6 кВ. Устройства выпускаются в исполнениях 1Р, 2Р, 3Р и 4Р, что позволяет выбирать однополюсные, двухполюсные, трехполюсные автоматы или четырехполюсные, способные одновременно разрывать до четырех линий. Номинальная предельная отключающая способность – до 25 кА. Эти автоматические выключатели могут эксплуатироваться в довольно широком диапазоне температур: от –40 до +70 °C.
Рис. 1. Автоматические выключатели ВА47-MCB-L-Hbsol до 25 кА
АВ серии ВА47-MCB-L-Hbsol (до 25 кА) оснащены механизмом мгновенной коммутации, благодаря которому при переводе рычага в положение «включено» контакты замыкаются с большой скоростью независимо от скорости поднятия рычага. Это позволяет увеличить срок службы контактов.
Конструкция автоматического выключателя позволяет присоединять провода сети питания как сверху, так и снизу. При этом коммутация возможна не только медным проводом, но и алюминиевым. Автоматы серии ВА47 имеют специальное маркировочное окошко для обозначения защищаемой линии.
Устройство дифференциального тока Hbsol
Нарушение целостности изоляции проводников может привести к ситуации, когда электричество попадает на корпус оборудования или другие проводящие нетоковедущие части. Это явление называется дифференциальным током или током утечки. Основная опасность заключается в том, что утечка тока создает риск поражения человека электричеством и может привести к возникновению пожара. Для предотвращения таких ситуаций используются устройства защитного отключения (УЗО), также известные как выключатели дифференциального тока (ВДТ). Принцип их работы основан на сравнении тока, проходящего через фазовый провод, и тока, возвращающегося через нулевой провод. Если утечки нет, эти токи равны. В случае возникновения разницы, вызванной утечкой, ВДТ срабатывает и отключает цепь. Для защиты человека максимально допустимым током утечки обычно считается 30 мА.
В ассортименте Hbsol защита от токов утечки реализована в серии УДТ(М) (рис. 2). Эта аббревиатура расшифровывается как устройство дифференциального тока электронное (механическое). В отличие от электронных УДТ, которые требуют внешнего источника питания, механические УДТ работают автономно, без дополнительного питания, что реализуется с помощью дифференциального трансформатора, подключенного непосредственно к токоведущим проводникам. Устройства УДТ от Hbsol представлены в широком диапазоне значений предельных токов утечки: 10, 30, 100, 300, 500 и 1000 мА.
Рис. 2. Устройство дифференциального тока Hbsol УДТ
По желанию заказчика УДТ могут быть объединены с автоматическими выключателями (АВ). Компания «АКЭЛ» предлагает удобное решение: АВ устанавливается отдельным модулем, а не в одном корпусе с УДТ. Это позволяет при необходимости изменить характеристики только автоматического выключателя (например, при увеличении нагрузки на электрическую линию), не затрагивая модуль УДТ. Такая комбинация обеспечивает защиту людей от поражения током как при прямом, так и при косвенном контакте, а также предотвращает риск возгорания из-за токов утечки, короткого замыкания или перегрузки сети.
Аксессуары для устройств защиты
Компания «АКЭЛ» выпускает в линейке Hbsol ряд полезных аксессуаров. В их числе цоколь втычного исполнения ЦВИ (рис. 3). Эта система быстрого монтажа позволяет оперативно заменять автоматический выключатель, не отключая напряжения. Цоколь имеет два специальных контакта, которые присоединяются к контактам АВ, поэтому отсоединения проводов не требуется. Высота ЦВИ больше, чем у АВ, – 171 мм, ширина стандартная – 18 мм. Устанавливается цоколь на DIN-рейку.
Рис. 3. Цоколь втычного исполнения Hbsol
На случай, если необходимо управлять включением и выключением устройства защиты, не открывая дверцу щитка, в котором оно установлено, в линейке Hbsol есть рукоятка поворотно-выносная РПВ (рис. 4). Она монтируется на дверцу, причем предусмотрен механизм блокировки открытия дверцы, когда АВ находится в положении «включено» (с возможностью дезактивации). Рукоятка осуществляет переключение механически с помощью приводов. Имеет степень защиты IP55, совместима с 2-, 3‑ и 4‑полюсными устройствами.
Рис. 4. Рукоятка поворотно-выносная Hbsol
Блокировка замком MCB-БЗ (рис. 5) – конструкция, надежно фиксирующая автоматический выключатель для защиты от неправильной работы. АВ может быть заблокирован как в открытом, так и в «закрытом» состоянии, что облегчает управление обслуживающим персоналом. Это универсальное устройство, которое может устанавливаться на все виды миниатюрных АВ.
Рис. 5. Блокировка замком MCB-БЗ
В линейке Hbsol представлены расцепители различного назначения (рис. 6). Модель UVT предназначена для отключения устройства при понижении его входного напряжения (между 70 и 35 % Un). Включения аппарата не происходит до восстановления допустимого значения входного напряжения. Независимые расцепители модели SHT при подаче питания вызывают отключение устройства.
Рис. 6. Вспомогательный контакт Hbsol AX и комбинированный модуль, включающий в свой состав вспомогательный контакт AX и расцепитель SHT
Модель AX+UVT (рис. 7) – это расцепитель минимального напряжения PMH (UVT) + контакт, сигнализирующий о положении «включено» или «отключено» соответствующего аппарата (AX). Устройство мгновенного действия. Вызывает отключение соответствующего аппарата при понижении его входного напряжения (между 70 и 35 % Un). Предотвращает включение аппарата до восстановления его входного напряжения. Отличается повышенной бесперебойностью работы благодаря нечувствительности к колебаниям напряжения цепи управления.
Рис. 7. Расцепитель AX+UVT
Для дистанционной сигнализации состояния устройств выпускаются вспомогательные контакты, предназначенные для использования в цепях управления и сигнализации переменного и постоянного тока. Модель AX сигнализирует о положении «включено» и «отключено» автоматического выключателя.
Модель AL (рис. 8) – это переключающий контакт, сигнализирующий о положении соответствующего аппарата в случае электрического повреждения или воздействия на расцепитель. Дистанционная сигнализация отключения из-за повреждения аппарата.
Рис. 8. Переключающий контакт AL
Комбинированный контакт AXL (рис. 9) служит для сигнализации положения «вкл. – откл.» или отключения из-за повреждения. Это вспомогательный контакт iOF/SD+OF – изделие типа «два в одном»: выбор контакта OF+SD или OF+OF с помощью механического переключателя на боковой грани. Дистанционная сигнализация положения и/или отключения из-за повреждения соответствующего аппарата.

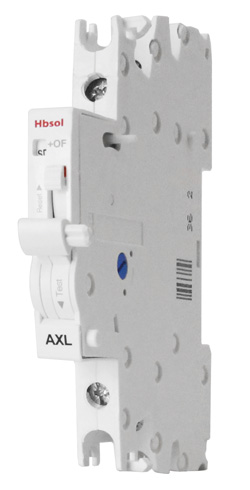

Рис. 9. Комбинированный контакт AXL
Hbsol УПД (рис. 10) предназначен для передачи данных в систему мониторинга мощности в низковольтной панели. Работает по стандарту IEEE 802.15.4. Варианты исполнения: 1P, 2P, 3P, 4P. Установка производится со стороны нагрузки автоматического выключателя ВА47-MCB-L-Hbsol (до 25 кА). Для исключения неправильного подключения нанесена специальная маркировка. Hbsol УПД снабжен специальным индикатором, сигнализирующим о состоянии устройства. Для дистанционной сигнализации состояния устройств выпускаются вспомогательные контакты, предназначенные для использования в цепях управления и сигнализации переменного и постоянного тока.
Рис. 10. Hbsol УПД
Опубликовано_в журнале «ИСУП» № 1(115)_2025
Производственно-техническая компания
«АКЭЛ», г. Москва,
тел.: +7 (495) 128-0254,
e-mail: inf@ak-el.ru
Иллюстрации предоставлены компанией ООО ПТК «АкЭл»
