В статье представлена электротехническая продукция ульяновского завода «Контактор». Приведены характеристики автоматических выключателей серий ВА50-45Про М и ВА50-41К, а также особенности шкафов управления автоматическим вводом резервного питания (АВР).
АО «Контактор», г. Ульяновск
У ульяновского завода «Контактор» богатая история, тесно связанная с историей страны. Он был образован в 1941 году на базе Харьковского электромеханического завода – старейшего советского предприятия, эвакуированного в разные регионы и положившего начало сразу нескольким промышленным предприятиям. Подразделение в Ульяновске получило название «Электропускатель» и всю войну изготавливало изделия для танков и систем полевой реактивной артиллерии – «Катюш». После войны началась многолетняя работа по выпуску автоматических выключателей (АВ), в том числе с электронными расцепителями, которые получили большое распространение в нашей стране и во многих странах мира. В частности, модель ВА51-39 применялась в большом андронном коллайдере Европейской организации по ядерным исследованиям (ЦЕРН). В 2007 году «Контактор» вошел в состав корпорации Legrand и получил доступ к новейшим технологиям и самым высоким мировым стандартам в сфере электрических и информационных систем зданий. А в 2023 году вернулся к выпуску изделий под собственным брендом и сегодня остается признанным центром компетенций по созданию современных устройств коммутации и защиты электрических цепей.
Воздушные автоматические выключатели серии «Протон М» на токи до 6300 А. Новинкой этой серии стал автоматический выключатель ВА50-45Про М стационарного и выдвижного исполнений (рис. 1), рассчитанный на номинальные токи от 630 до 6300 А. По сравнению с предыдущими моделями устройство имеет улучшенные характеристики, в числе которых следует отметить равенство номинальной предельной отключающей способности (Icu), номинальной рабочей наибольшей отключающей способности (Ics) и номинального кратковременно допустимого тока (Icw). Ряд моделей способны пропускать через себя сверхток величиной вплоть до 120 кА в течение целой секунды. Это свойство позволяет эксплуатировать устройство в зонах так называемой принудительной выдержки времени срабатывания. После отключения сверхтока работоспособность выключателя сохраняется.

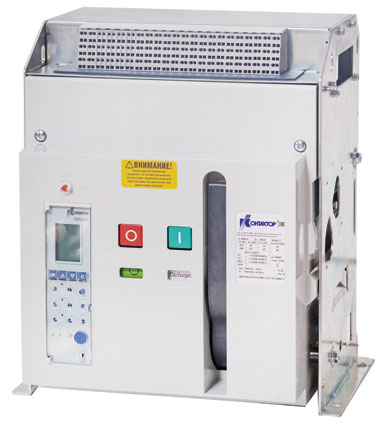

Рис. 1. Автоматический выключатель ВА50-45Про М серии «Протон М»
В выключателях ВА50-45Про М используются стандартные электронные расцепители типа МР4, а также расцепители типа МР6, имеющие функцию измерения токов и мощности (активной, реактивной и полной) совместно с графической визуализацией величин параметров электроцепи (мгновенных, максимальных и средних). Выключатели ВА50-45Про М поддерживают информационный обмен с помощью открытого коммуникационного протокола Modbus, а также логическую селективность. Приведенные улучшения обеспечили создание защитного устройства, отвечающего жестким требованиям самых сложных проектов, а также позволили интегрировать их в современные АСУ ТП.
Классические автоматические выключатели в литом корпусе на токи до 2000 А, в том числе серий ВА50-41/43, ВА51-39/57-39, ВА57-35М, ВА08, ВА04-36, А3790. В этой линейке присутствуют уникальные решения инженеров компании «Контактор», реализованные, например, в конструкции и наборе функций автоматического выключателя ВА50-41К. Индекс «К» в названии устройства обозначает специальное исполнение, разработанное для защиты оборудования в системах с протяженными линиями передачи электроэнергии (автомобильные и железнодорожные тоннели, автомагистрали с протяженными линиями освещения), а также на объектах, где в качестве источника электроэнергии используются солнечные, ветряные или термоэлектрические генераторы.

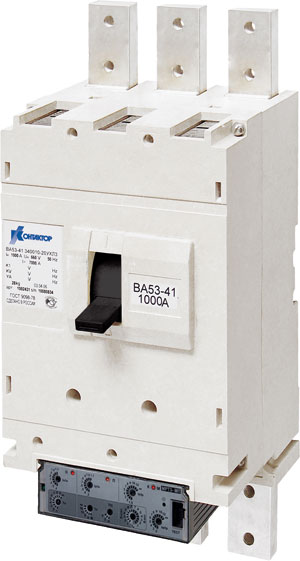

Рис. 2. Автоматический выключатель ВА53-41
Эти автоматические выключатели служат в электрических цепях переменного тока с напряжением до 1140 В (частота 50…60 Гц). АВ ВА50-41К пригодны для эксплуатации в регионах с умеренным и холодным климатом (климатическая зона УХЛ3), степень защиты корпуса устройства от внешних воздействий – IP20. Специальное исполнение отличается высокими техническими характеристиками: при КЗ его номинальная предельная отключающая способность (Icu) достигает 15 кА, а номинальная рабочая наибольшая отключающая способность Ics равна Icu. Величина номинального тока при температуре 40 °C составляет 1000 А.
В числе других линеек продукции ульяновского предприятия:
- автоматические выключатели в литом корпусе серий «Кпро» и «PRO.KVANT» на токи до 1600 А;
- модульные автоматические выключатели и устройства дифференциального тока;
- ретрофит-решения серий «Электрон Про» до 5000 А, а также «Электрон М» и АВ2М, разработанные для модернизации существующих электроустановок и замены выработавших свой ресурс выключателей серии «Электрон», оригинальным производителем которых является сам завод «Контактор»;
- отраслевые решения по автоматическим выключателям серий ВА50-41К и А3792К на напряжение 1140 В (альтернативная энергетика) и А3790У (химическая и металлургическая промышленность);
- устройства специального назначения – разъединители и переключатели РЕ19, регуляторы давления АК-11, шунтирующие выключатели В61 для химической промышленности;
- готовые шкафы управления автоматическим вводом резервного питания (АВР).
О функциональных возможностях последнего изделия из этого списка скажем особо. Шкафы управления АВР (рис. 3) начинают функционировать в случае исчезновения напряжения в линии по любой причине, включая самопроизвольное, ошибочное или аварийное отключение выключателей рабочего источника питания. Для предотвращения ложного срабатывания включение резервного источника выполняется с временной задержкой. Логические функции управления реализуются как с помощью реле, так и с применением микропроцессорных блоков управления. Для того чтобы устранить любую возможность одновременного подключения двух источников питания, устройство АВР может быть оснащено механической взаимоблокировкой автоматических выключателей типа ВА50-45Про М серии «Протон М», оснащенных функцией переключения на резервный источник.

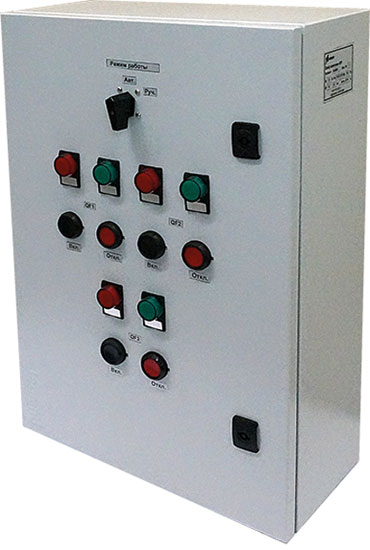

Рис. 3. Шкаф управления АВР
Компания АО «Контактор» разрабатывает и поставляет шкафы управления автоматическим вводом резерва (АВР), в том числе решения с двумя рабочими вводами и функцией секционирования. Выбор конфигурации шкафов управления АВР осуществляется исходя из требуемых технических параметров.
