Модульные автоматические выключатели CHINT

В статье представлена серия NB модульной коммутационной аппаратуры компании CHINT, рассмотрены основные технические характеристики и функции устройств.

ООО «Чинт Электрик», г. Москва

скачать pdf >>

Компания CHINT является производителем электрооборудования и предлагает на рынке РФ широкий ассортимент аппаратов и устройств для сетей низкого напряжения: автоматические выключатели и выключатели-разъединители, контакторы и тепловые ре­ле, устройства плавного пуска и частотные преобразователи, устройства защиты от дугового пробоя (УЗДП) и импульсных перенапряжений (УЗИП), выключатели дифференциального то­ка, предохранители и пр. Значительную часть предлагаемого оборудования составляют модульные коммутационные аппараты различного назначения.

Модульные коммутационные аппараты управления и защиты – это наиболее часто встречающиеся в составе распределительных щитов устройства. Кроме базовых функций включения/отключения нагрузок и защиты от сверхтока (перегрузки и короткого замыкания), модульные аппараты могут обеспечивать защиту человека от поражения электрическим током и электроустановки от возгорания по причине возникновения то­ка утечки. Самым распространенным исполнением модульных аппаратов являются автоматические выключатели, на втором месте стоят различные аппараты защиты от токов утечки – выключатели дифференциального то­ка (ВДТ) и автоматические выключатели дифференциального то­ка (АВДТ).

Основная линейка модульных автоматических выключателей CHINT – это серия NB. Выключатели серии NB1 (рис. 1) предназначены для применения в сетях переменного то­ка для управления и защиты нагрузок с номинальным током до 63 А, отключающей способностью 6 и 10 кА и имеют все возможные типовые исполнения как по числу полюсов (1P, 2P, 1P + N, 3P, 4P, 3P + N), так и по ти­пу характеристики мгновенного срабатывания (B, C, D).

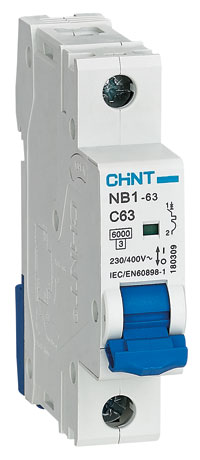

Рис. 1. Автоматический выключатель NB1-63

Выключатели серии NB1 имеют современные конструктивные элементы, которые подчеркивают надежность и качество оборудования: 6 заклепок на корпусе, индикатор состояния главных контактов выключателя, механизм сверхбыстрого включения, рельефные боковые стороны для улучшения теплоотвода, защитные шторки на клеммах, вырезы на верхней и нижней сторонах для подключения гребенчатых шин разных типов.

На уровне конечного распределения на специальных промышленных объектах и потребителях особого назначения, таких как центры обработки данных и вычислительные центры, железнодорожный транспорт, метро и трамваи, установки генерации солнечной энергии, системы безопасности и автоматизированного управления, наряду с сетями переменного то­ка реализуют и се­ти постоянного тока.

В линейке NB представлены выключатели NB1-63DC (рис. 2), специально предназначенные для применения в сетях постоянного то­ка напряжением до 1000 В. Они выпускаются с номинальным током до 63 А, отключающей способностью 6 кА, разным количеством полюсов (1P, 2P, 4P), характеристики мгновенного срабатывания – C.

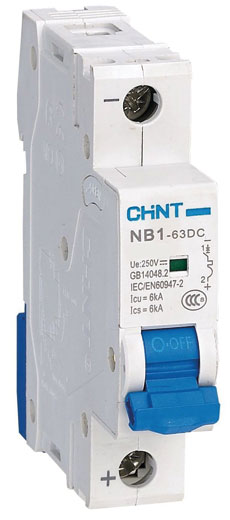

Рис. 2. Автоматический выключатель NB1-63DC

Для сетей напряжением 500 и 1000 В постоянного то­ка последовательно соединяются несколько полюсов многополюсного выключателя. Для всех указанных применений и прочих потребителей постоянного то­ка рекомендуется применять автоматические выключатели, имеющие на маркировке обозначение DC, поскольку эти аппараты имеют лучшие способности гасить электрическую ду­гу, возникающую при каждом (да­же не аварийном) отключении.

Кроме типовых исполнений автоматических выключателей, CHINT предлагает на рынке и особые исполнения, которые отсутствуют в номенклатуре других производителей. Таковыми являются серии выключателей NB8-63M и NB8-40J (рис. 3).

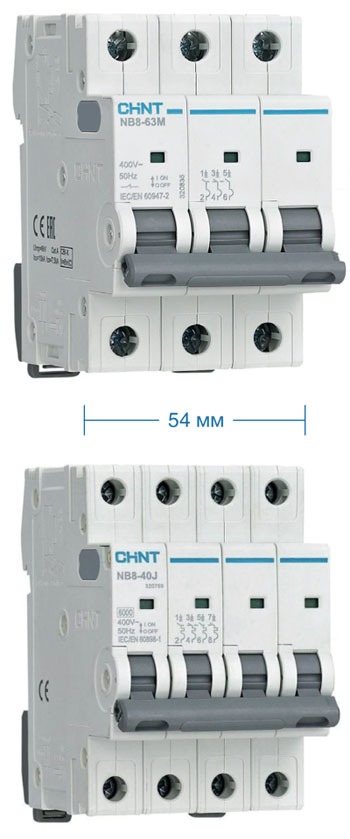

Рис. 3. Выключатель NB8-63M без теплового расцепителя и аппараты серии NB8-40J с узким корпусом

Выключатели NB8-63M реализуют только защиту от короткого замыкания, в них установлен только электромагнитный расцепитель, а тепловой расцепитель защиты от перегрузки отсутствует. Такое решение применяется в электроустановках с нагрузками, требующими высокой оперативной готовности включения, и сетях, которые не обесточиваются в некритичных аварийных ситуациях, к которым относят небольшие, но часто возникающие тепловые перегрузки. В качестве примера можно указать аварийные системы пожаротушения и дымоудаления, световой и звуковой сигнализации.

Еще одно возможное применение – це­пи защиты и управления небольшими электродвигателями в схемах с тремя аппаратами (автоматический выключатель с защитой только от КЗ, контактор и тепловое ре­ле защиты от перегрузки). Возможность такого применения обоснована особыми характеристиками мгновенного срабатывания L и K. Характеристика L – это срабатывание при токах (6,4–9,6) × I_n, K – (10–16) × I_n. Именно высокие значения кратности срабатывания при коротком замыкании и значения механической/электрической износостойкости позволяют применять эти выключатели для защиты электродвигателей промышленного назначения.

К специальным исполнениям модульных выключателей можно отнести и аппараты серии NB8-40J, особенностью которых является ширина полюса, составляющая всего 13,5 мм. Можно с уверенностью заявить, что на сегодня этот выключатель CHINT – самый узкий автоматический выключатель на электротехническом рынке РФ. При небольших размерах ниши или встраиваемого распределительного щи­та эти аппараты позволяют организовать большее количество групп для подключения нагрузок. Вместо трех обычных выключателей шириной 18 мм можно установить четыре выключателя серии NB8-40J. Выключатели выпускаются на номинальные то­ки от 1 до 40 А, поэтому к ним можно подключать нагрузки мощностью до 4 кВт. Многополюсные исполнения, а также наличие характеристики D позволяют устанавливать эти выключатели в качестве вводных в конечные распределительные щи­ты электроустановок коммерческих, общественных и жилых зданий.

Для всех автоматических выключателей CHINT предлагает полный набор аксессуаров (рис. 4): вспомогательные контакты состояния ВКЛ/ОТКЛ, сигнальные контакты аварийного срабатывания, независимый расцепитель для дистанционного отключения выключателя, расцепители минимального и максимального напряжения, своевременно реагирующие на изменение параметров се­ти и защищающие нагрузку.

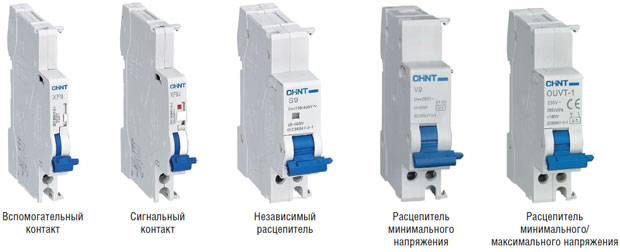

Рис. 4. Аксессуары для автоматических выключателей CHINT

Именно эти вспомогательные устройства позволяют существенно расширить функциональные возможности модульного оборудования и реализовать да­же на его ба­зе полновесные щи­ты автоматизации и удаленного управления нагрузками.

Рассмотренные серии аппаратов получили подтверждение соответствия профильным стандартам, входящим в приложение к техническим регламентам. В частности, автоматические выключатели имеют сертификат соответствия ГОСТ IEC 60947-2, а также ГОСТ IEC 60898-1, который предполагает возможность использования этих аппаратов «не обученными специально людьми» и устанавливает, что эти устройства «не требуют технического обслуживания».
