Автоматические выключатели «YON MAX»

В публикации представлены автоматические выключатели линейки «YON MAX», которые разработала и производит российская компания ДКС.

АО «ДКС», Москва

скачать pdf >>

АО «ДКС» было создано в Твери 25 лет назад и осуществляет деятельность в сфере разработки и производства электрооборудования. В разные периоды компания расширяла производственную и организационную структуру, включая приобретение активов других предприятий и открытие филиалов в регионах Российской Федерации. В структуру компании входят производственные площадки, инженерные и образовательные подразделения; численность персонала превышает 3000 человек. Производственный комплекс в Твери с 2016 года функционирует в статусе технопарка. Предприятие выпускает продукцию для применения в энергетике, топливной, химической, пищевой, строительной и других отраслях промышленности. Ассортимент продукции включает более 35 тыс. наименований.

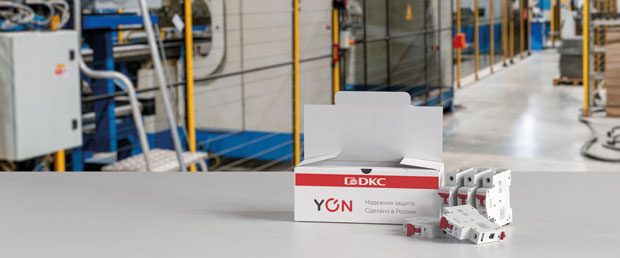

В 2021 году АО «ДКС» приступило к развитию нового направления — производству автоматических выключателей под торговой маркой YON. В последующие годы линейка автоматических выключателей была расширена, что потребовало увеличения производственных мощностей. В марте 2024 года на базе «Технопарка ДКС» в Твери введена в эксплуатацию производственная линия по выпуску автоматических выключателей серии YON MAX. Линия включает оборудование для изготовления продукции и испытательные участки, обеспечивающие контроль характеристик и работоспособности всех выпускаемых изделий. В интервью особенности конструкции и применения автоматических выключателей серии YON MAX комментирует Сергей Ефимовых, менеджер по продукции АО «ДКС», специализирующийся на автоматических выключателях.

Интервью с Сергеем Ефимовых, менеджером по продукции АО «ДКС»

С. С. Ефимовых, менеджер по продукции «Автоматические выключатели» АО «ДКС»

ИСУП: Сергей Сергеевич! Недавно компания ДКС начала производство автоматических выключателей «YON MAX» 4,5 и 10 кА в дополнение к существующей серии 6 кА. Какие из них для какой группы потенциальных потребителей предназначены?

С. С. Ефимовых: Традиционно считается, что автоматические выключатели 4,5 кА применяются в обычных квартирах, то есть что этот продукт больше ориентирован на застройщиков. Хо­тя, конечно, отключающая способность аппаратов в первую очередь зависит от рассчитанного в проекте то­ка КЗ. Рекомендую при замене АВ у се­бя в квартире всегда обращать внимание на отключающую способность, которая бы­ла у заменяемых АВ. А если вы купили новую квартиру без отделки, то обязательно поинтересуйтесь у застройщика, какой уровень КЗ рассчитан в проекте, так вы сможете подобрать защитный АВ правильно, тем самым надежно обезопасив се­бя и имущество.
АВ 10 кА – это аппараты с повышенной отключающей способностью, которые ча­ще используются на коммерческих или промышленных объектах. Как пример, аппараты на 10 кА вполне можно установить в крупном торговом центре. Применение АВ с такой отключающей способностью обусловлено тем, что у крупного ТЦ, скорее всего, своя встроенная трансформаторная подстанция. В этом случае уровень то­ка КЗ может достигать больших значений, что требует применения АВ с увеличенной отключающей способностью.

ИСУП: Отличается ли визуально или конструктивно корпус автоматов на 4,5, 6 и 10 кА?

С. С. Ефимовых: Аппараты «YON MAX» производятся по современным технологиям и на современных автоматизированных линиях, поэтому их конструкция практически не имеет различий.
Аппараты 4,5 и 6 кА различаются совсем незначительно, в основном материалом корпуса и главных контактов. В аппаратах 10 кА добавлены защитные пластины вокруг главных контактов, которые дополнительно защищают корпус АВ от прожигания при отключении КЗ и помогают более эффективно гасить электрическую дугу.
На лицевой стороне аппаратов указана отключающая способность – цифра в рамке, обозначающая отключающую способность в амперах: 4500 для 4,5 кА; 6000 для 6 кА и 10 000 для 10 кА. Кроме то­го, отключающая способность зашифрована в самом ко­де АВ, например, в названии модели MD63N буква N обозначает 6 кА (рис. 1).

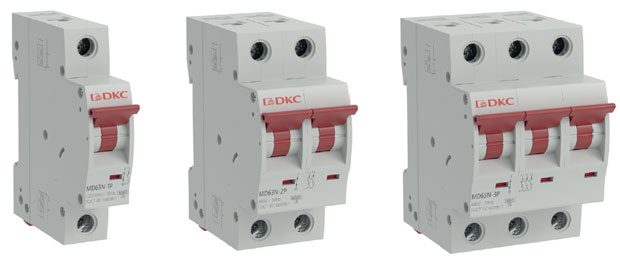

Рис. 1. Автоматические выключатели «YON MAX»

ИСУП: Расскажите, пожалуйста, о новой производственной линии для изготовления автоматических выключателей «YON MAX». Проверка и тестирование продукции у вас сплошные или выборочные?

С. С. Ефимовых: Компания ДКС приобрела самую современную автоматизированную производственно-тестовую линию по изготовлению модульных АВ. Линия устроена так, что в сплошном конвейерном потоке происходит производство, а затем осуществляется сплошное тестирование каждого выпускаемого выключателя. При этом на каждый АВ наносится номер партии, в котором зашифрована да­та его производства. Это позволяет нам выполнять очень точный контроль качества, че­го не могут предложить другие поставщики на рынке. ДКС знает, при каких условиях и кем бы­ла произведена партия АВ, а значит, контролирует процесс производства и качество продукта на самом высоком уровне.

ИСУП: Скажите, как представитель компании-производителя, что, по-вашему, является качественным автоматическим выключателем? Какой совокупностью свойств он должен обладать (характеристики и их повторяемость, компонентная ба­за, пластик, усилие и т. д.)?

С. С. Ефимовых: Современный модульный автоматический выключатель зарегулирован различными стандартами со всех сторон, поэтому любой современный аппарат должен соответствовать следующим требованиям: обладать надежной конструкцией, отвечающей заявленным характеристикам, использовать безопасные материалы и быть предсказуемо максимально безопасным для использования в любых режимах работы. Аппараты «YON MAX» полностью выполняют эти требования, так как конструкция с 7 заклепками (одна в центре) надежно фиксирует корпус и механизм аппарата, применяемые материалы не содержат вредных веществ, а конструкция и материалы главных контактов позволяют использовать на­ши АВ долго и безопасно.

ИСУП: Давайте поговорим о различных сериях оборудования. Для че­го предназначена серия АВДТ в компактном исполнении? Где она производится? Как тестируется?

С. С. Ефимовых: Компактные АВДТ в основном нужны для сложных случаев, когда необходимо сэкономить место, при этом требуется обеспечить защиту людей от поражения электрическим током в случае его утечки. Это специфический продукт, поэтому на данный момент мы его импортируем, но производится и тестируется он на таком же высоком уровне, как и на­ши автоматические выключатели. Особое внимание уделяется тестированию срабатывания по то­ку утечки, потому что именно этот тест напрямую влияет на безопасность человека.

ИСУП: А для каких применений предназначена новая серия модульных контакторов МС?

С. С. Ефимовых: Модульные контакторы предназначены для удобства управления различной нагрузкой дистанционно. Например, чтобы включить свет в большом складском помещении, человек просто нажимает кнопочку на стандартном клавишном выключателе, и загорается множество мощных ламп. В данном случае клавишный выключатель (который может пропустить через себя максимум 5–10 А) подает питание на катушку электромагнита контактора, а контактор подключает более мощные це­пи освещения, потому что главные контакты модульного контактора способны выдержать ток до 63 А.
Второй пример применения контактора – это создание мастер-выключателя в квартире, при нажатии на который отключаются все электроприборы. Квартира целиком рассчитана на большой потребляемый ток, и обычный клавишный выключатель не может выключить ее всю, поэтому применяют контактор с подходящим уровнем номинального тока.

ИСУП: В прошлом интервью вы говорили, что в ближайшее время будет произведен перезапуск линейки УЗИП в номенклатуре «YON». Полу­чилось ли?

С. С. Ефимовых: Недавно мы добавили в линейку «YON MAX» новые УЗИП, они успешно прошли испытания и теперь пополнили ассортимент.

ИСУП: Расскажите, пожалуйста, о новом ассортименте аксессуаров для линейки модульных устройств «YON MAX» (дополнительные AUX-контакты, сигнальные ALT-контакты, независимый расцепитель SHT, расцепитель минимального-максимального напряжения UVT, ши­ны соединительные медные типов PIN и FORK). Если можно, более детально о каждом из них.

С. С. Ефимовых: Аксессуары помогают расширить функциональность автоматических выключателей.
Дополнительный контакт AUX показывает физическое состояние выключателя (ВКЛ или ОТКЛ), он имеет в конструкции группу контактов, к которым можно подключить, например, лампочку и вывести ее на дверь щита.
ALT – это контакт состояния, у не­го есть две группы контактов. Одна из них показывает состояние АВ, как и AUX, а вторая группа контактов срабатывает, только если аппарат отключил какую-либо аварию, например, КЗ.
Независимый расцепитель нужен для управления выключателем дистанционно, а именно для его отключения путем подачи на независимый расцепитель напряжения. Можно установить дистанционно обычную кнопку и управлять нагрузкой удаленно.
Расцепитель минимального-максимального напряжения, в отличие от независимого расцепителя, отключает аппарат только в том случае, когда уровень напряжения падает или увеличивается, выходя за установленные пределы. Это нужно для защиты чувствительных к качеству напряжения нагрузок. Иногда лучше отключить прибор и сохранить его, ведь в противоположном случае он может сгореть.

ИСУП: В 2023 году Постановлением Правительства № 510 бы­ла введена обязательная установка устройств защиты от дугового пробоя (УЗДП). Планируете ли вы выпуск данных устройств?

С. С. Ефимовых: Да, УЗДП в линейке «YON MAX» планируются. Сейчас они проходят сертификационные процедуры, и в ближайшее время мы расширим ассортимент. Ведь отчасти именно поэтому линейка и называется «YON MAX», где MAX – это максимальный ассортимент.

Беседовали: С. В. Бодрышев,
главный редактор журнала «ИСУП»;

С. С. Ефимовых, менеджер
по продукции «Автоматические выключатели»,
АО «ДКС», Москва,
тел.: +7 (495) 916‑5262,
e-mail: info@dkc.ru

Иллюстрации предоставлены компанией АО «ДКС»

Опубликовано_в журнале ИСУП № 3(111)_2024
