В статье рассказано о блочных тепловых пунктах и входящих в их состав модулях ввода, отопления, вентиляции и других. На базе данного решения можно построить БТП для любых объектов, на которых производится, распределяется и потребляется тепловая энергия и горячая вода.
ООО «ЭТК-Прибор», г. Москва
Качественное снабжение горячей водой и поставки тепловой энергии для нужд отопления – темы, которые всегда остаются актуальными в сфере ЖКХ. Кроме того, большое значение в последние годы приобрели вопросы энергетической эффективности систем управления производственными процессами. Для решения задач, стоящих перед отраслью, компания ООО «ЭТК-Прибор» разработала ряд решений, соответствующих актуальным требованиям технических стандартов. Оборудование, производимое компанией, установлено на многих важнейших объектах столичного региона (транспортно-пересадочные узлы МЦК, поликлиники и больничные комплексы, спортивный комплекс «Лужники» и т. д.) и в других регионах России – в перинатальных центрах Сочи, Норильска и других городов, комплексе зданий ДВФУ во Владивостоке, больницах Симферополя, Тамбова, Оренбурга.
В 2023 году компания ООО «ЭТК-Прибор» открыла участок производства блочных тепловых пунктов (БТП). Рассмотрим подробнее варианты использования БТП и сферу их применения.
Назначение и принцип построения БТП
Тепловой пункт – это целая система оборудования, узлы которой решают различные задачи теплоснабжения, такие как тепловой ввод, распределение и учет тепловой энергии и др. Чем выше уровень согласованности каждой части такой системы, тем эффективнее работа теплового пункта в целом. Современным решением, соответствующим данному принципу, выступает блочный тепловой пункт – БТП (рис. 1).

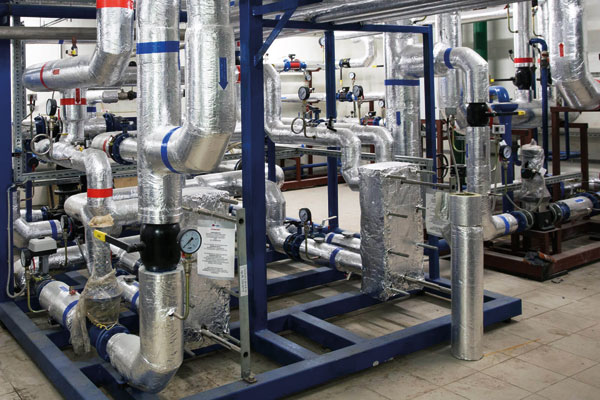

Рис. 1. Блочный тепловой пункт
Блочные тепловые пункты представляют собой единое заводское изделие, состоящее из отдельных модулей. Главное преимущество такого решения в том, что каждый модуль заведомо ориентирован на работу с другими модулями, выпускаемыми ООО «ЭТК-Прибор».
Сфера применения БТП охватывает как строительство новых, так и реконструкцию старый тепловых сетей. Их установка возможна и в индивидуальных тепловых пунктах (ИТП), и в центральных тепловых пунктах (ЦТП). БТП подходят для всех типов объектов – жилых, административных, производственных, на которых производится, распределяется и потребляется тепловая энергия и горячая вода.
Модульная организация позволяет выполнить сборку БТП в соответствии с любой конфигурацией помещения. В российских реалиях это особенно актуально при реконструкции старых тепловых сетей, когда зачастую имеется дефицит пространства для размещения тепловых пунктов. Модули БТП решают задачи передачи тепловой энергии, изменения и регулирования параметров теплоносителя, подаваемого от наружных сетей, управления режимами различных систем теплопотребления, учета тепловой энергии и расхода холодной воды. БТП ориентированы на подключение к системам отопления, горячего водоснабжения, вентиляции и кондиционирования.
Основные технические характеристики БТП приведены в табл. 1.
Таблица 1. Технические характеристики БТП
В соответствии с потребностями стандартные характеристики модулей могут быть изменены. Например, обычный модуль ввода теплосети рассчитан на тепловую нагрузку до 9 Гкал/ч, но компания ООО «ЭТК-Прибор» может разработать и изготовить по индивидуальному заказу модуль, который сможет работать с другими предельными значениями.
Функции и характеристики модулей БТП
Расскажем чуть подробнее о характеристиках модулей БТП. Температурный график теплосети в зимний период для всех модулей принят: 130/70 °C.
Модуль ввода теплосети, как следует из названия, подключается непосредственно к тепловой сети, проложенной в месте расположения теплового пункта. Он оборудован регулятором перепада давления между подающим и обратным трубопроводами. К модулю могут подключаться блоки отопления, ГВС (один или два), блок вентиляции, подпиточные насосы блока отопления. Модуль ввода подает теплоноситель в греющие контуры теплообменников отопления, ГВС и вентиляции. Оснащен грязевиком и фильтрами для очистки теплоносителя. Модуль ввода рассчитан на тепловую нагрузку до 9 Гкал/ч, если требуется больше, разрабатывается индивидуально.
Модуль отопления (рис. 2) при зависимой схеме исполнения не содержит в себе теплообменника. В случае превышения допустимого давления в обратном трубопроводе, система защиты перекрывает подачу теплоносителя. Как и в модуле ввода, клапан поддерживает постоянную величину перепада давления между подающим и обратным трубопроводом. В зависимости от температуры наружного воздуха электронный контроллер отправляет сигнал для закрытия или открытия двухходового клапана. При зависимой схеме предусмотрены расходомеры теплосчетчика, которые позволяют вести учет тепловой энергии.

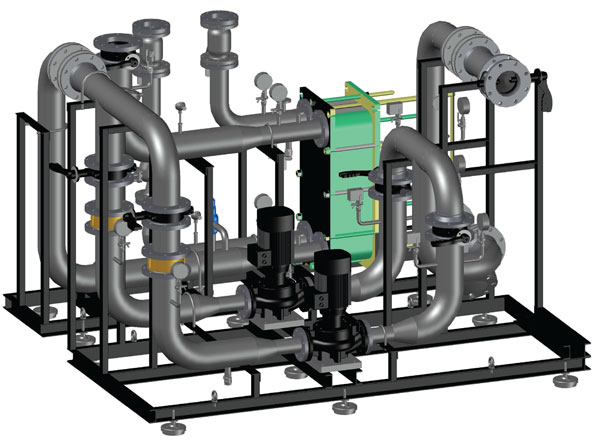

Рис. 2. Модуль отопления блочного теплового пункта: 3D-модель
Если модуль отопления выполнен по независимой схеме, то, в отличие от зависимого исполнения, он содержит в себе теплообменник, нагревающий теплоноситель в системе отопления потребителей за счет энергии теплосети. Также модуль оборудован насосами, обеспечивающими заполнение системы отопления потребителей, постоянную циркуляцию теплоносителя в этой системе и ее подпитку по мере необходимости. При наличии потребности возможно подключение автоматической системы поддержания давления (АУПД) для системы отопления. Температурный график потребителя принят: 95/70 °C. Модули отопления вне зависимости от схемы исполнения рассчитаны на тепловую нагрузку не более 3 Гкал/ч.
Исполнение модуля вентиляции (рис. 3), как и модуля отопления, возможно в двух вариантах – по зависимой и независимой схеме. При независимой схеме его состав аналогичен составу модуля отопления (исключая подпиточные насосы). Блоки вентиляции рассчитаны на тепловую нагрузку не более 3,5 Гкал/ч.

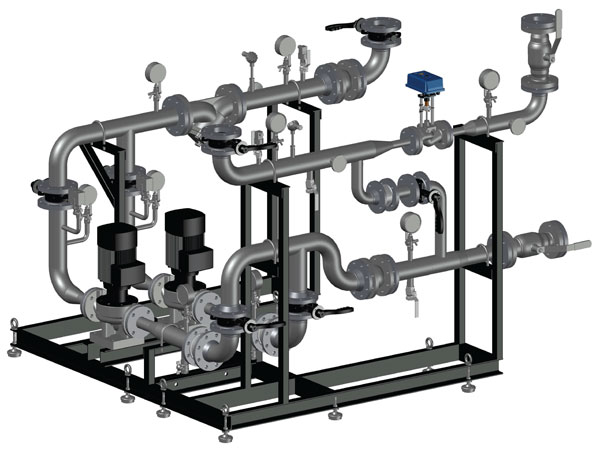

Рис. 3. Модуль вентиляции БТП: 3D-модель
Модуль холодного водоснабжения (ХВС) содержит группу повысительных насосов (либо две группы) для подачи холодной воды в блок ГВС, где происходит ее нагрев, а также группу повысительных насосов для системы пожаротушения, которые обычно отключены и задействуются только при пожаре в соответствующем помещении. Расходомер позволяет вести учет расхода водопроводной воды на БТП.
Модуль горячего водоснабжения (ГВС) (рис. 4) имеет двухступенчатую схему, то есть в его конструкции присутствуют два теплообменника, которые осуществляют нагрев холодной воды теплоносителем и ее подачу потребителям. Группа насосов обеспечивает постоянную циркуляцию в системе теплоносителя. Модуль оснащен фильтрами для очистки воды, клапаном, регулирующим температуру теплоносителя, и счетчиком для учета тепловой энергии, расходуемой на горячее водоснабжение. Температура подачи ГВС к потребителям 65 °C, температура водопроводной воды 5 °C.

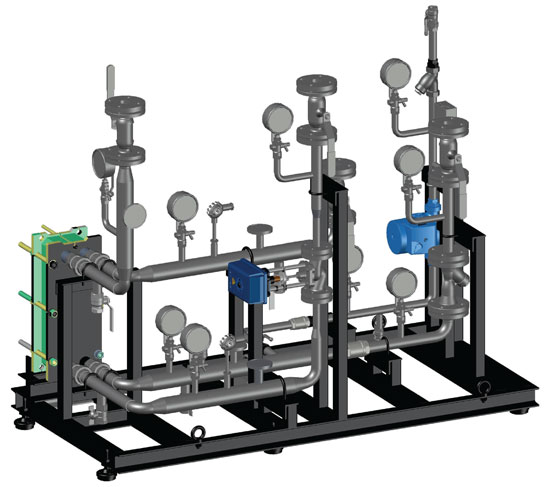

Рис. 4. Модуль ГВС блочного теплового пункта: 3D-модель
Если необходимо организовать систему, в которой будут присутствовать потребители тепла с разными параметрами расхода и температуры теплоносителя, возможно использование модуля распределительного коллектора, состоящего из подающего и обратного коллекторов.
Будущее – за БТП
Не случайно блочное исполнение тепловых пунктов рекомендуется сводом правил (СП) 41-101-95 «Проектирование тепловых пунктов» (п. 2.19). Производимая компанией «ЭТК-Прибор» продукция сертифицирована и соответствует Техническим регламентам Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и «Электромагнитная совместимость технических средств» (ТР ТС 020/2011).
Опубликовано_в журнале ИСУП № 6(114)_2024
ООО «ЭТК-Прибор», г. Москва,
тел.: +7 (495) 663-6050,
e-mail: eltecom@eltecom.ru
Иллюстрации предоставлены компанией ООО «ЭТК-Прибор»
