В статье представлен микропроцессорный индикатор высокого напряжения и однофазного замыкания на землю (ОЗЗ) «ИВА-ОЗЗ», обеспечивающий контроль и защиту от однофазных замыканий на землю. Рассмотрена его функциональность, а также датчики контроля высокого напряжения, с которыми данный индикатор работает.
НПП «ТестЭлектро», г. Самара
Научно-производственное предприятие «ТестЭлектро», основанное в 2004 году, специализируется на разработке и производстве электронных устройств для электроэнергетики и других отраслей промышленности. Сегодня «ТестЭлектро» занимается разработкой и изготовлением электроники для электроэнергетики и электротехнической продукции, а также осуществляет проекты по переоборудованию, модернизации и автоматизации производств.
Одной из новых разработок компании являются индикаторы высокого напряжения и однофазного короткого замыкания «ИВА», которые выпускаются в трех исполнениях – «ИВА‑01», «ИВА‑02», «ИВА‑ОЗЗ», обладающих разным набором функций. В статье мы рассмотрим исполнение «ИВА‑ОЗЗ», обеспечивающее защиту от однофазных замыканий на землю.

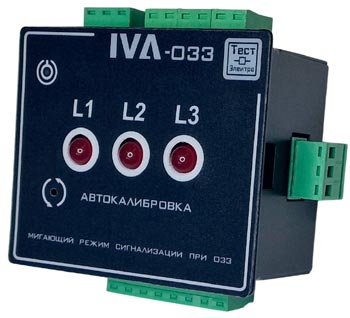

Микропроцессорный индикатор «ИВА-ОЗЗ» (рис. 1) с интерфейсной линией связи RS‑485 устанавливается в электроустановках КРУ, КСО и КТП переменного тока напряжением 6(10), 20, 35 кВ и предназначен для визуального и удаленного контроля наличия или отсутствия высокого напряжения на главных электрических цепях в электроустановках, для обнаружения и сигнализации о повреждении изоляции, а также для защиты от однофазного замыкания на землю (ОЗЗ) в электрических сетях с изолированной нейтралью.
Рис. 1. Микропроцессорный индикатор «ИВА-ОЗЗ»
Индикатор «ИВА-ОЗЗ» обеспечивает контроль и защиту от однофазных замыканий на землю за счет следующих возможностей:
- обнаружение пробоя изоляции на ранней стадии до перерастания в междуфазное КЗ;
- минимизация риска повреждения оборудования (трансформаторов, кабелей);
- снижение вероятности поражения персонала током через шаговое напряжение;
- исключение пожарной опасности из-за перегрева или дуговых разрядов;
- предотвращение перегрева обмоток трансформаторов из-за токов нулевой последовательности;
- снижение риска пробоя изоляции в неповрежденных фазах.
При регистрации однофазного замыкания на землю сигнальная лампа поврежденной фазы переходит в мигающий режим. В индикаторе применена встроенная система автокалибровки для адаптации к конструкции распределительного устройства, снижения различного рода помех и устойчивой работы при несимметричных режимах (перекосах фаз).
Индикатор высокого напряжения «ИВА-ОЗЗ» работает с любыми типами датчиков контроля высокого напряжения.

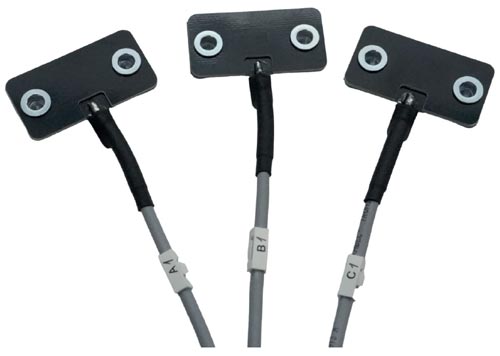

Выносные бесконтактные датчики высокого напряжения (рис. 2) устанавливаются напротив токоведущих частей распределительного устройства, когда установка подизоляторных датчиков или емкостных делителей конструктивно невозможна. Данное конструктивное исполнение является единым для класса напряжения от 6 до 35 кВ.
Рис. 2. Выносные бесконтактные датчики высокого напряжения

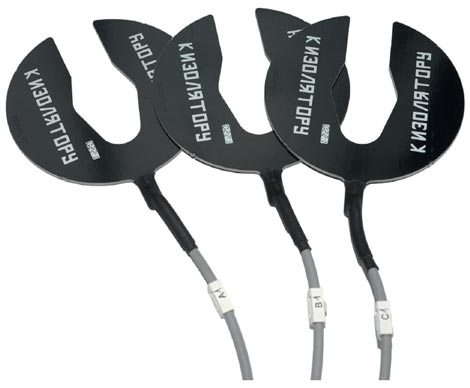

Подизоляторные бесконтактные датчики высокого напряжения (рис. 3) устанавливаются непосредственно под опорными изоляторами распределительного устройства. С учетом различных конструктивных особенностей опорных изоляторов на каждый класс напряжения 6(10)–20 кВ или 35 кВ устанавливается соответствующий датчик напряжения.
Рис. 3. Подизоляторные бесконтактные датчики высокого напряжения

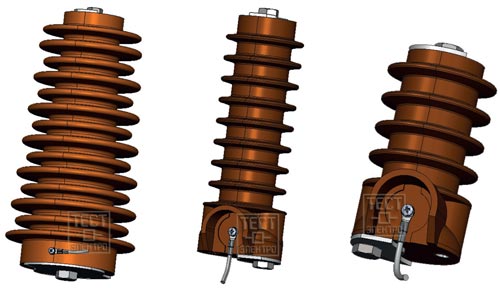

Опорные изоляторы с емкостным делителем (рис. 4) на 6(10), 20 или 35 кВ, совмещающие функции механической поддержки токоведущих частей и контроля напряжения сети через преобразование высокого напряжения в низкое с помощью встроенного конденсаторного делителя.
Рис. 4. Опорные изоляторы с емкостным делителем
Технические характеристики индикатора «ИВА‑ОЗЗ» отображены в табл. 1.

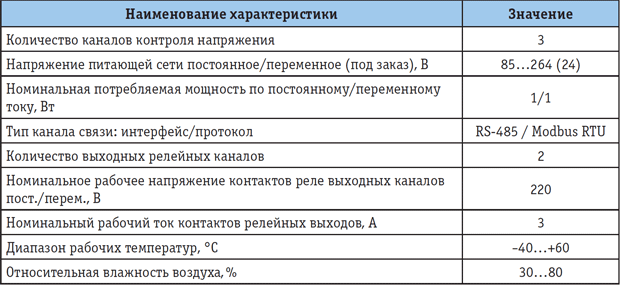

Таблица 1. Технические характеристики индикатора высокого напряжения «ИВА-ОЗЗ»
Индикаторы высокого напряжения серии «ИВА‑ОЗЗ», обеспечивающие контроль высокого напряжения и защиту от однофазных замыканий, соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
